Transformateur d'isolement de type sec 150KVA

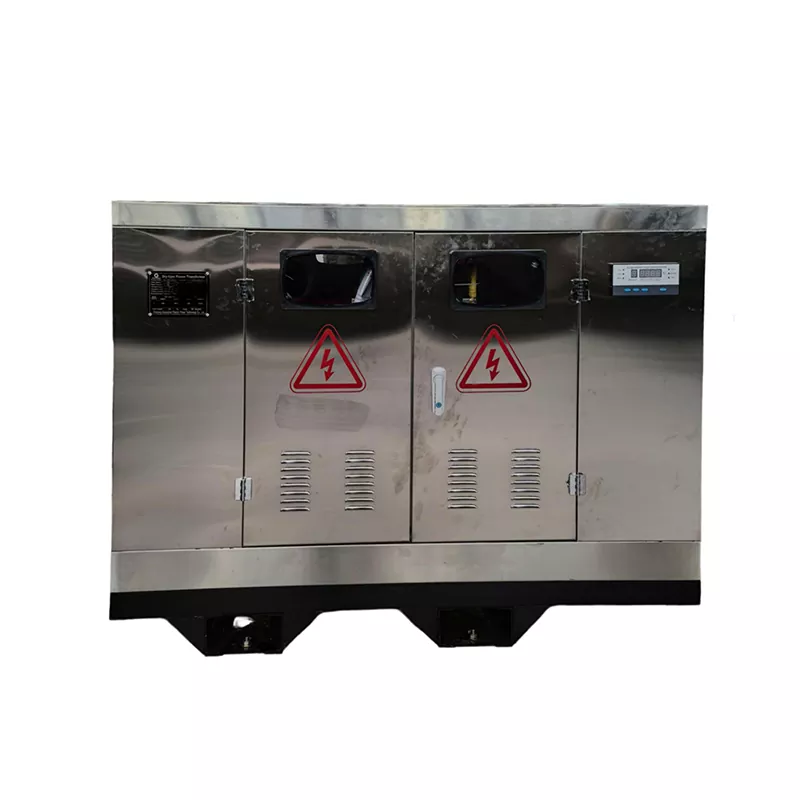

GANGBIAN fabrique ce transformateur d'isolement de type sec de 150 KVA pour les applications nécessitant une isolation électrique et une distribution basse tension. L'unité présentée ici a été construite pour un projet de construction en Arabie Saoudite et est configurée avec un boîtier en acier inoxydable, une protection IP43, des enroulements entièrement en cuivre, une connexion Delta-Star (Δ-Y), un refroidissement automatique par ventilateur et deux MCCB supplémentaires.

Le côté basse tension fournit une alimentation triphasée de 400 V et monophasée de 230 V. Cela permet aux équipements de construction triphasés et aux charges auxiliaires monophasées d'être alimentées à partir du même transformateur, sous réserve du calcul de la charge du site et de la conception de la distribution électrique.

Configuration pour charges 400 V et 230 V

L'alimentation triphasée 400 V peut être utilisée pour des équipements tels que des grues, des bétonnières, des machines à souder, des pompes et d'autres machines triphasées. L'alimentation 230 V convient à l'éclairage, au matériel de bureau, aux outils portables, aux unités de climatisation et à d'autres charges monophasées.

Pour un chantier de construction, l’utilisation d’un seul transformateur pour les deux types de charges peut simplifier l’agencement de distribution. Toutefois, la puissance nominale de 150 kVA ne signifie pas que chaque charge connectée peut fonctionner simultanément à la pleine puissance nominale. La sélection du transformateur doit tenir compte de la demande maximale du site, du courant de démarrage du moteur, du facteur de charge, du facteur de puissance et de la combinaison attendue de charges.

Le transformateur utilise des enroulements entièrement en cuivre. Le cuivre a une résistivité électrique inférieure à celle de l'aluminium, de sorte que les pertes dans les conducteurs peuvent être contrôlées grâce à un dimensionnement approprié des conducteurs et à une conception d'enroulement appropriée. Pour les installations dans des climats chauds, le matériau du bobinage ne constitue qu’une partie de la conception thermique ; la température ambiante, le système d'isolation, la ventilation, le chargement et la méthode de refroidissement doivent également être pris en compte.

La connexion Delta-Star (Δ-Y) est utilisée pour les enroulements primaire et secondaire. Le côté basse tension connecté en étoile fournit un point neutre pour l'alimentation monophasée 230 V, tandis que l'enroulement Delta permet aux courants harmoniques triples de circuler dans l'enroulement. La disposition de mise à la terre neutre doit respecter la conception électrique du projet et les exigences locales applicables.

Refroidissement et boîtier

Des capteurs de température sont utilisés pour surveiller la température du bobinage. Lorsque la température prédéfinie est atteinte, les ventilateurs de refroidissement automatiques commencent à augmenter la dissipation thermique. Ceci est utile pour les installations où la charge change pendant le fonctionnement ou où la température ambiante est relativement élevée.

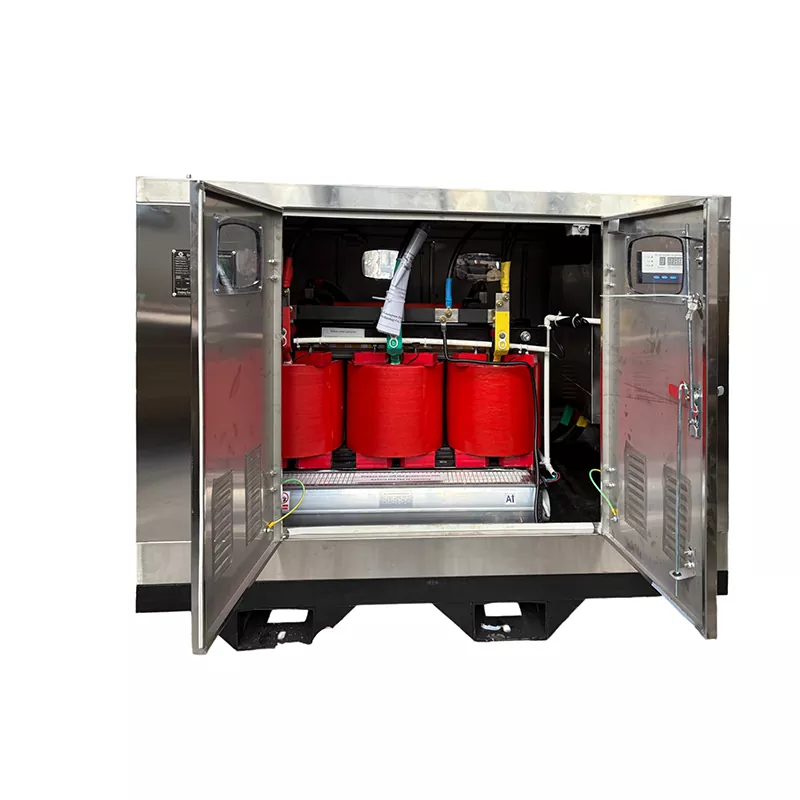

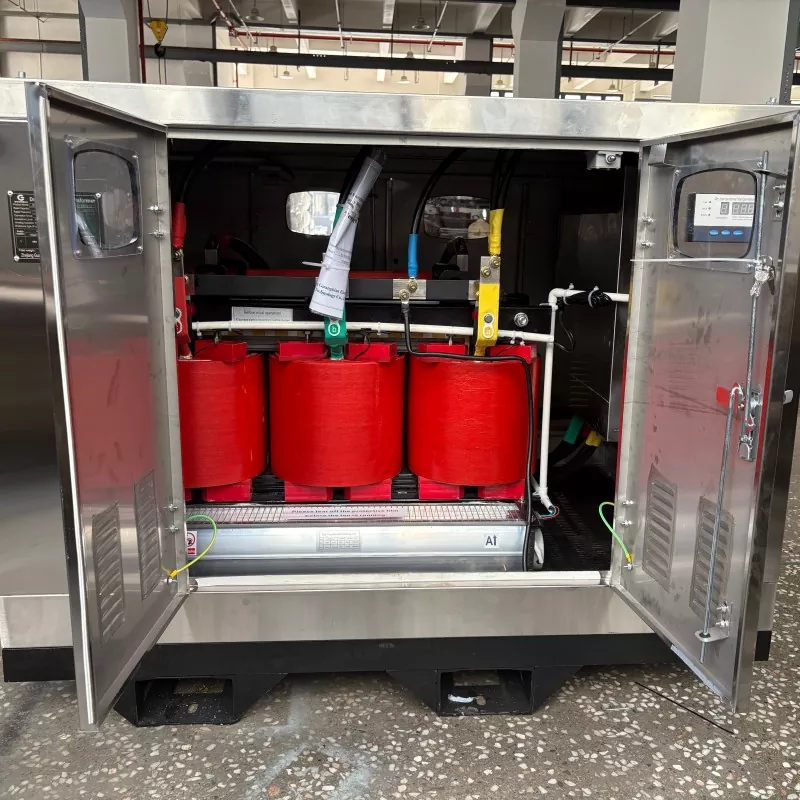

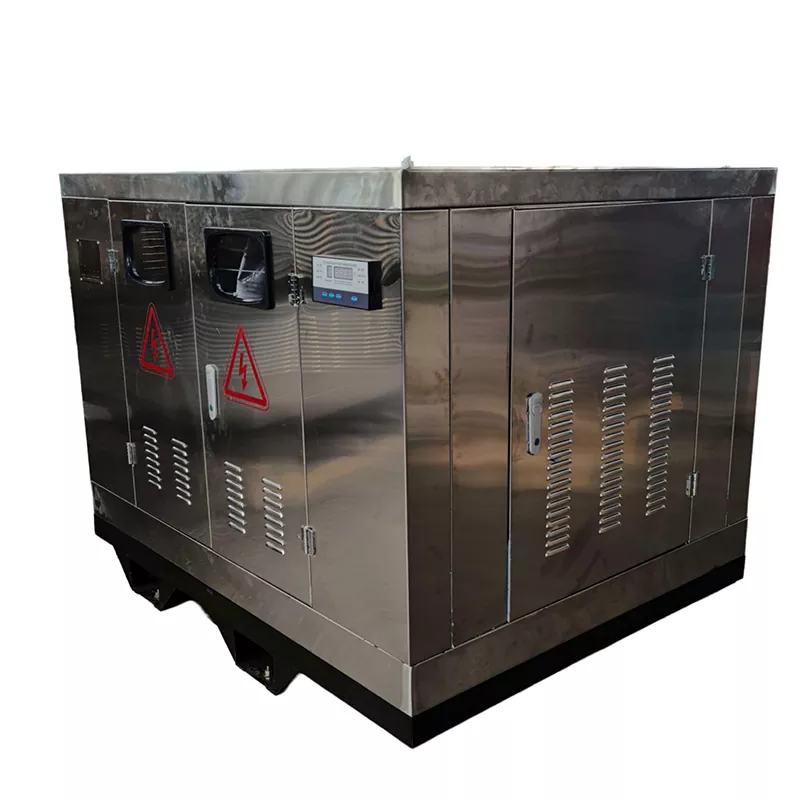

Le boîtier est en acier inoxydable et a un indice IP43. Selon la norme CEI 60529, le premier chiffre de IP43 indique une protection contre les corps étrangers solides de taille supérieure à 1 mm, tandis que le deuxième chiffre indique une protection contre les projections d'eau dans les conditions spécifiées pour IPX3. L'indice offre une protection pour l'environnement d'installation prévu, mais ne doit pas être interprété comme étant totalement étanche à la poussière ou à l'eau.

Pour les chantiers de construction extérieurs ou partiellement exposés, l'installation doit toujours fournir une protection appropriée contre les fortes pluies directes, l'eau stagnante, l'accumulation excessive de poussière et d'autres conditions en dehors du niveau de protection spécifié de l'enceinte.

Détails techniques et sélection du projet

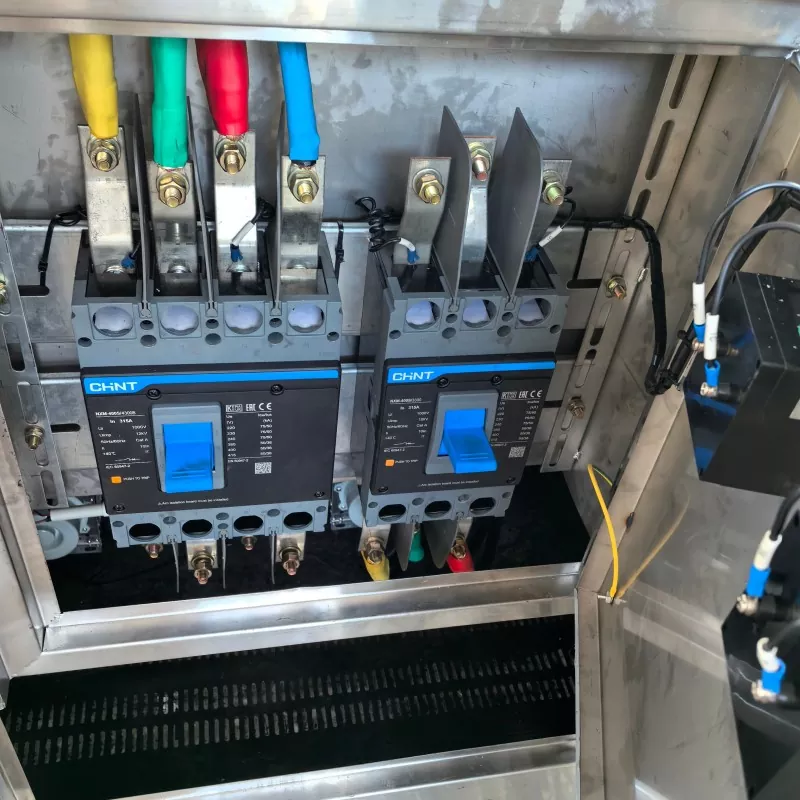

Les deux MCCB supplémentaires assurent une protection et une isolation séparées du circuit en aval. Leurs valeurs nominales doivent être sélectionnées en fonction de l'équipement connecté, de la taille du câble, du courant attendu et des exigences de coordination de la protection. Ils sont particulièrement utiles lorsque différents groupes de charges de construction doivent être connectés au transformateur.

Avant la production, la tension d'entrée, la tension de sortie, la fréquence, la configuration des phases, le type de charge, la température ambiante, les exigences en matière de boîtier, la disposition de mise à la terre et la norme électrique applicable doivent être confirmées. Les équipements motorisés doivent également être identifiés car le courant de démarrage peut affecter le dimensionnement du transformateur même lorsque la charge de fonctionnement normale semble être inférieure à 150 kVA.

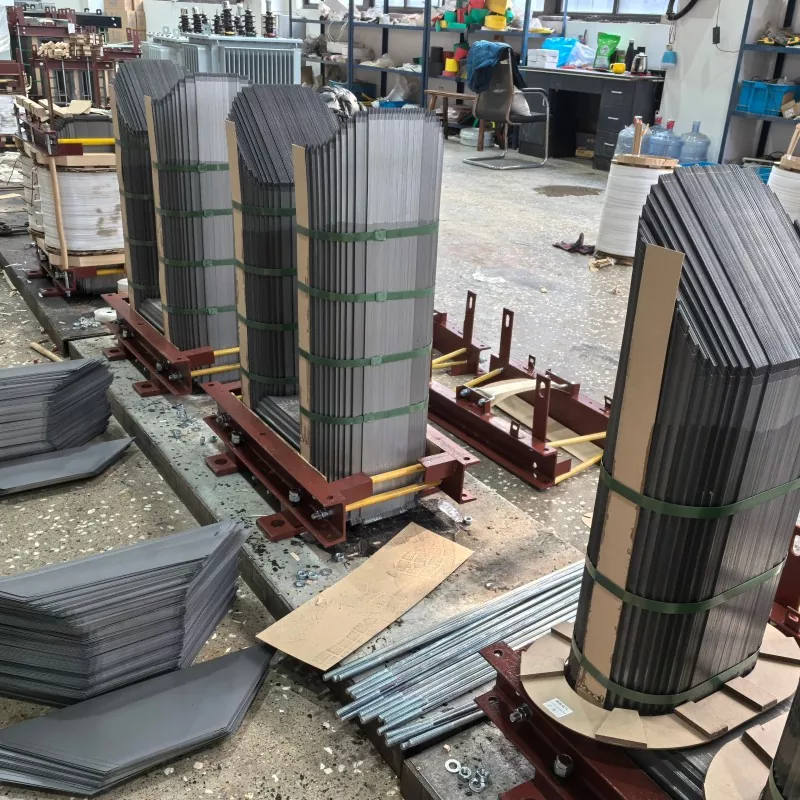

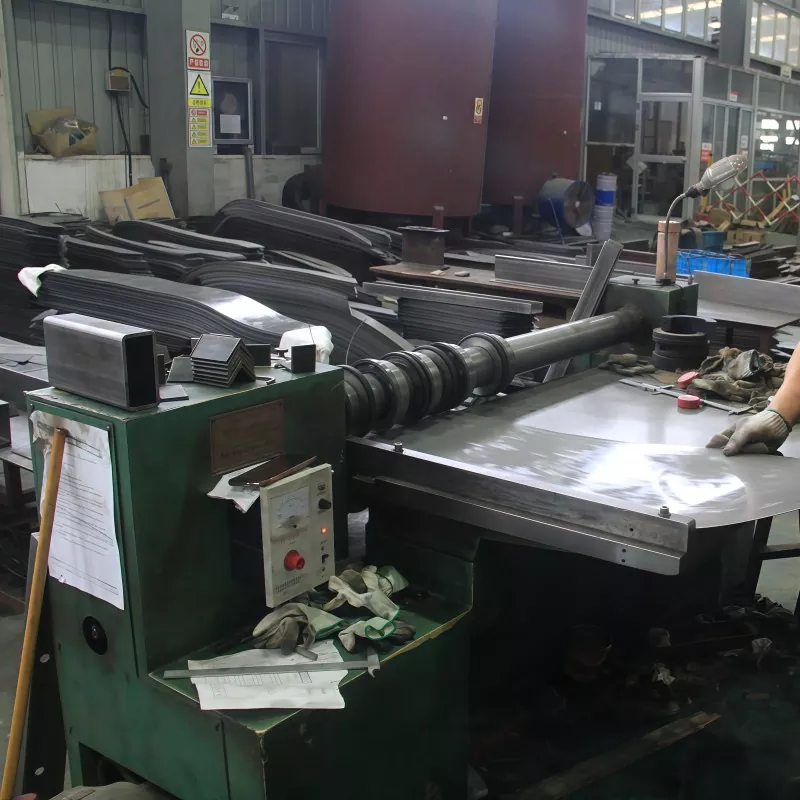

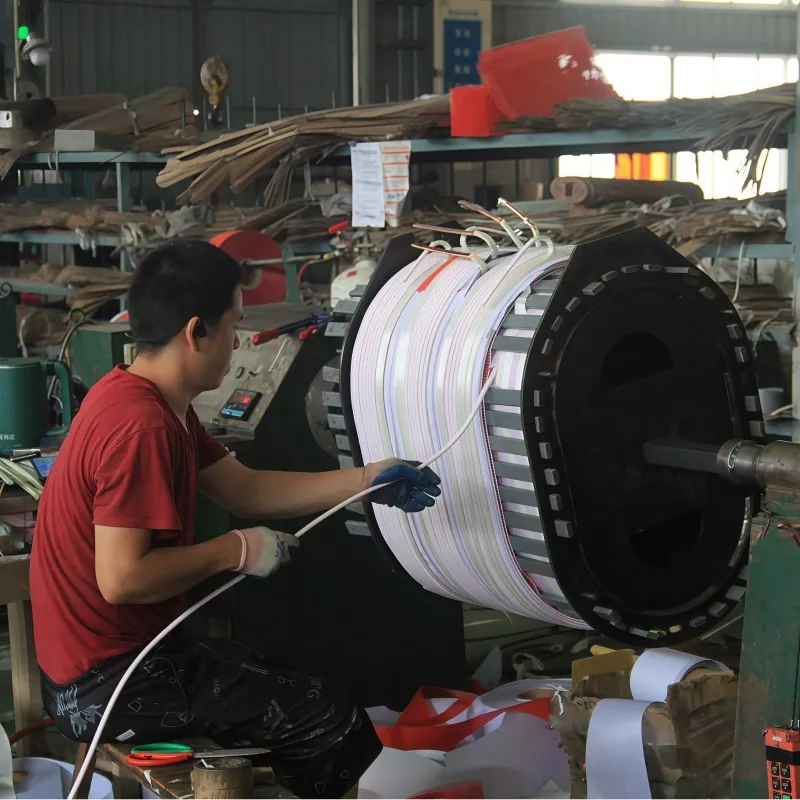

Fabrication, tests et personnalisation

GANGBIAN fabrique un transformateur d'isolement de type sec de 150 KVA selon les spécifications électriques de chaque projet. Pour cette configuration, les principales exigences incluent la capacité de 150 kVA, la distribution secondaire 400 V/230 V, les enroulements en cuivre, la connexion Delta-Star, le boîtier IP43, le refroidissement automatique par ventilateur et les MCCB supplémentaires.

D'autres spécifications peuvent être modifiées si nécessaire, notamment la tension d'entrée et de sortie, la fréquence, la disposition des enroulements, la conception du boîtier, la méthode de refroidissement et la configuration de la protection. La conception finale est basée sur le système électrique et les conditions d'installation plutôt que d'utiliser la même configuration pour chaque projet.

Les tests en usine sont effectués conformément aux spécifications techniques convenues et à la norme applicable. Des enregistrements de tests et une inspection par un tiers peuvent être organisés lorsque le projet l'exige.

FAQ

Quelle est la tension de sortie de ce transformateur ?

Cette configuration fournit une sortie 400 V triphasée et 230 V monophasée. D'autres combinaisons de tension peuvent être fabriquées selon les exigences du projet.

Les charges 400V et 230V peuvent-elles être alimentées par le même transformateur ?

Oui. Le raccordement Delta-Star fournit une alimentation secondaire triphasée et un point neutre pour la distribution monophasée. Les charges connectées doivent être correctement réparties et rester dans les limites de la capacité nominale du transformateur.

Comment le ventilateur de refroidissement est-il contrôlé ?

Des capteurs de température d'enroulement surveillent la température de fonctionnement. Lorsque la température prédéfinie est atteinte, le système de contrôle démarre les ventilateurs de refroidissement. La température de contrôle est réglée en fonction de la conception thermique du transformateur.

Que signifie IP43 ?

IP43 indique une protection contre les corps étrangers solides de taille supérieure à 1 mm et une protection contre les projections d'eau dans les conditions de test IPX3. Il ne s’agit pas d’un boîtier entièrement étanche à la poussière ou à l’eau.

150 kVA est-il adapté à un chantier ?

Cela dépend de la charge réelle. Le calcul doit inclure le courant de fonctionnement normal ainsi que le courant de démarrage du moteur, les charges de soudage, le fonctionnement simultané et autres charges de pointe temporaires. La capacité du transformateur doit être confirmée à partir du calendrier de charge du projet plutôt qu'à partir du seul nombre de machines connectées.

Le transformateur peut-il être fabriqué selon d'autres spécifications ?

Oui. Les exigences de tension d'entrée et de sortie, de fréquence, de configuration de connexion, de boîtier, de refroidissement et de protection peuvent être spécifiées en fonction du projet. Les spécifications électriques complètes doivent être confirmées avant la production.
