Comment un transformateur monté sur poteau de 75 KVA améliore-t-il la distribution d'énergie ?

Résumé de l'article

Choisir le bon transformateur de distribution implique bien plus que choisir un nombre tel que 75KVA. Le transformateur doit correspondre à la tension primaire, à la tension secondaire, à la configuration des phases, à la charge prévue, aux conditions environnementales, aux exigences de protection, à la structure d'installation et aux normes électriques applicables. Un transformateur monté sur poteau de 75 KVA correctement sélectionné peut fournir une solution efficace et pratique lorsque l'énergie électrique doit être transformée à proximité du point de consommation.

Dans cet article, nous examinons le fonctionnement d'une unité de 75 KVA, pourquoi sa configuration compacte montée sur poteau est utile, comment ses matériaux de noyau et d'enroulement influencent les performances, ce que signifient les spécifications d'efficacité et comment les ingénieurs de projet peuvent éviter les erreurs courantes de dimensionnement et d'installation. Nous expliquons également comment Guangbian aborde la fabrication et la personnalisation pour différents réseaux de distribution.

Table des matières

1. Comprendre le transformateur monté sur poteau de 75 KVA
2. Comment fonctionne un transformateur monté sur poteau de 75 KVA
3. Configuration de capacité et de phase
4. Sélection de tension primaire et secondaire
5. Noyau, enroulements, isolation et refroidissement
6. Paramètres de performances importants
7. Où un transformateur monté sur poteau de 75 KVA est utilisé
8. Comment sélectionner le bon transformateur
9. Considérations relatives à l'installation et à la maintenance
10. Comment Guangbian prend en charge les projets Transformer
11. Foire aux questions
12. Conclusion

Aperçu de l'article

• Définir le but et la structure d'un transformateur de distribution 75KVA.
• Expliquer le processus de base de transformation électromagnétique.
• Discutez de la compatibilité en matière de capacité, de phase et de tension.
• Examinez les matériaux et la méthode de refroidissement qui influencent la fiabilité de fonctionnement.
• Expliquez la perte à vide, la perte de charge, l'impédance et le courant d'excitation.
• Identifiez les applications appropriées et les exigences communes du projet.
• Fournir une liste de contrôle pratique de sélection et d’entretien.
• Répondez aux questions courantes sur les achats et l’ingénierie.

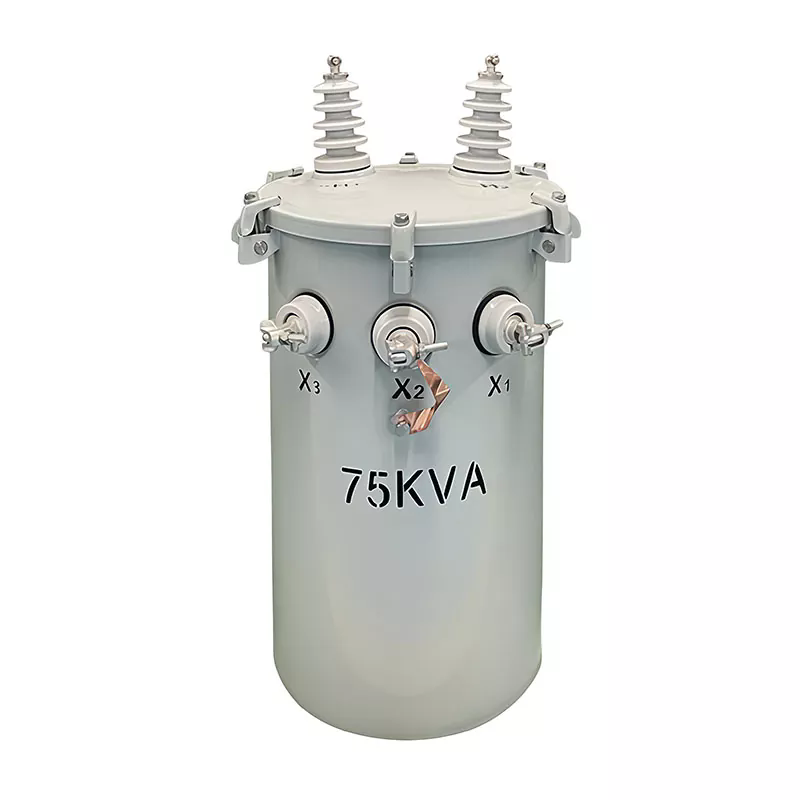

Comprendre le transformateur monté sur poteau de 75 KVA

Un transformateur monté sur poteau de 75 KVA est un transformateur de distribution destiné à réduire l'électricité moyenne tension à une tension inférieure adaptée aux utilisateurs finaux. Contrairement à un grand transformateur de sous-station installé sur une fondation, une unité montée sur poteau est positionnée sur un poteau électrique ou une structure de distribution aérienne appropriée. Cette disposition place le transformateur à proximité de la charge électrique tout en minimisant les besoins en terrain.

Le terme75KVAdécrit la puissance apparente du transformateur. Le KVA, ou kilovoltampères, représente la combinaison de tension et de courant que le transformateur est conçu pour gérer. Cela ne doit pas être interprété comme une recommandation de faire fonctionner l'unité en continu à sa puissance maximale dans toutes les conditions.

Dans la planification pratique de la distribution, les ingénieurs prennent généralement en compte la demande attendue, la diversité de charge, l'expansion future, la température ambiante, les harmoniques et les conditions de fonctionnement avant de déterminer si 75 KVA fournissent une capacité suffisante. Une bonne évaluation de la charge est essentielle, car une surcharge persistante et un surdimensionnement inutile peuvent augmenter les coûts du cycle de vie.

Guangbien produit des solutions de transformateurs montés sur poteau de 75 KVA pour différentes exigences de distribution, y compris des configurations de tension personnalisées pour les marchés internationaux. Le produit est conçu pour la distribution d'énergie en extérieur et peut être adapté en fonction du système électrique et des spécifications du projet.

Comment fonctionne un transformateur monté sur poteau de 75 KVA

Le principe de fonctionnement est basé sur l'induction électromagnétique. L'énergie électrique pénètre dans l'enroulement primaire du transformateur à une tension de distribution plus élevée. Le courant alternatif produit un flux magnétique changeant à l’intérieur du noyau du transformateur. Ce flux magnétique induit une tension dans l'enroulement secondaire.

Le rapport entre les enroulements primaire et secondaire détermine le rapport de transformation de tension. Si la tension primaire est nettement supérieure à la tension secondaire, le transformateur réduit la tension tout en augmentant le courant disponible en fonction de la relation de puissance et des pertes normales du transformateur.

Une séquence de fonctionnement simplifiée peut être comprise comme suit :

1. L'électricité moyenne tension entre dans l'enroulement primaire.
2. Le courant alternatif établit un flux magnétique dans le noyau.
3. Le flux magnétique induit une tension dans l'enroulement secondaire.
4. L'enroulement secondaire fournit une énergie électrique à basse tension.
5. L’huile de transformateur évacue la chaleur des composants actifs.
6. Les composants de protection et de surveillance contribuent à un fonctionnement sûr.

Étant donné que le transformateur est installé à l’extérieur, son boîtier, son système d’isolation, son étanchéité, sa résistance à la corrosion et sa protection contre les intempéries sont des éléments importants de ses performances à long terme. Une conception électrique techniquement correcte nécessite néanmoins une protection mécanique et environnementale appropriée.

Configuration de capacité et de phase

La capacité est l’une des premières spécifications que les acheteurs doivent vérifier, mais elle doit toujours être évaluée en même temps que la configuration des phases. Un transformateur monophasé de 75 KVA convient à certains systèmes de distribution résidentiels, d'éclairage et petits commerces, tandis que l'équipement triphasé est normalement sélectionné lorsque le réseau nécessite des charges triphasées ou une alimentation industrielle.

Une erreur importante consiste à supposer que chaque transformateur de 75 KVA a des caractéristiques électriques identiques. La cote KVA identifie uniquement la capacité. La tension, la phase, la fréquence, la configuration de connexion, l'impédance, le niveau d'isolation et les normes applicables doivent également être spécifiés.

Sélection de tension primaire et secondaire

La compatibilité de tension est essentielle lors de l’achat d’un transformateur monté sur poteau. Par exemple, une configuration conçue pour une tension secteur ne peut pas simplement être connectée à un autre réseau sans confirmer que son système d'isolation, sa disposition des enroulements, ses accessoires et ses valeurs nominales sont appropriés.

Une configuration représentative de Guangbian 75KVA utilise une disposition de tension primaire de 4160 Grd Y / 2400V et une sortie secondaire de 120/240V. Ces valeurs sont spécifiques à l'application et ne doivent pas être traitées comme des spécifications universelles pour chaque transformateur de 75 KVA.

Les positions des prises peuvent également être importantes lorsque la tension entrante varie. Une configuration de prises correctement sélectionnée permet aux ingénieurs de compenser certaines conditions de tension d'alimentation tout en maintenant une tension secondaire appropriée. La plage exacte des robinets doit toujours être confirmée par rapport aux spécifications du projet avant de commander.

Noyau, enroulements, isolation et refroidissement

L'efficacité et la durée de vie du transformateur dépendent fortement des matériaux actifs et de la qualité de fabrication. Le noyau assure le chemin magnétique, tandis que les enroulements transfèrent l'énergie électrique entre les côtés haute tension et basse tension.

La configuration 75 KVA référencée par Guangbian utilise des enroulements en cuivre et de l'acier au silicium à grains orientés pour le noyau. Le cuivre a une conductivité électrique élevée et est largement utilisé là où un transfert de courant efficace et des performances thermiques sont importants. L'acier électrique à grains orientés aide à réduire les pertes magnétiques lorsqu'il est correctement traité et assemblé.

L'unité utilise une conception immergée dans l'huile avec refroidissement ONAN, ce qui signifie Oil Natural, Air Natural. L'huile du transformateur circule naturellement car elle absorbe la chaleur du noyau et des enroulements. La chaleur est ensuite transférée à travers la surface du réservoir vers l'air ambiant. L'absence de pompes ou de ventilateurs forcés peut simplifier le système de refroidissement et réduire le nombre de composants auxiliaires.

Cependant, les équipements immergés dans l'huile nécessitent une attention particulière à l'intégrité du réservoir, à l'étanchéité, aux bagues, à l'état de l'huile et à la protection de l'environnement. Une inspection régulière permet d'identifier les fuites, la corrosion, la surchauffe ou la détérioration des connexions avant que ces problèmes ne se transforment en pannes majeures.

Paramètres de performances importants

Une fiche technique de transformateur contient plusieurs valeurs qui affectent directement les performances de fonctionnement. Comprendre ces chiffres aide les équipes d'achat à comparer les produits avec plus de précision au lieu de se concentrer uniquement sur le prix d'achat.

Des pertes plus faibles peuvent contribuer à une meilleure efficacité du cycle de vie, en particulier pour les transformateurs qui restent sous tension pendant de longues périodes. C'est pourquoi les pertes à vide méritent notre attention, même lorsque la charge connectée varie considérablement au cours de la journée.

L'impédance est tout aussi importante pour la conception du système. Il influence la chute de tension en charge et le courant disponible lors des défauts. Les ingénieurs en protection doivent donc utiliser la valeur d'impédance vérifiée par le fabricant lors de la coordination des équipements de protection en amont et en aval.

Où un transformateur monté sur poteau de 75 KVA est utilisé

Une capacité de 75 KVA peut répondre à un large éventail de besoins de distribution plus petits. Son installation aérienne compacte le rend particulièrement utile lorsque la disponibilité du terrain, le coût d'installation et la proximité de la charge sont des considérations importantes.

• Communautés résidentielles :fournir de l'électricité à basse tension à des groupes de foyers où la demande calculée est appropriée.
• Électrification rurale :soutenir l’accès à l’électricité dans les zones où la distribution aérienne reste pratique.
• Éclairage public et urbain :assurer la distribution locale basse tension des réseaux d'éclairage.
• Petites installations commerciales :desservant des magasins, des bureaux, des bâtiments de service et d'autres charges électriques modérées.
• Ecoles et équipements publics :fournissant une distribution localisée où le profil de charge correspond à la capacité du transformateur.
• Petites applications industrielles :supportant des charges industrielles auxiliaires ou à faible demande appropriées.
• Projets d'infrastructures :fournir une transformation d'énergie localisée pour certains projets publics et de services publics.

L'application la plus appropriée dépend du calcul de la charge réelle. Il ne faut pas choisir un transformateur simplement parce que 75KVA semble proche de la consommation attendue. Les courants de démarrage, les charges du moteur, la demande saisonnière, le facteur de puissance, l'expansion future et la diversité des charges doivent tous être pris en compte.

Comment sélectionner le bon transformateur

Le choix du bon transformateur monté sur poteau de 75 KVA commence par la définition de l'environnement électrique complet. La liste de contrôle suivante peut aider les acheteurs à éviter des incompatibilités coûteuses entre les spécifications.

1. Calculez la charge attendue.Déterminez la demande normale, la demande de pointe, les exigences de démarrage du moteur et l’expansion future potentielle.
2. Confirmez la tension primaire.Adaptez le transformateur au réseau de distribution des services publics.
3. Confirmez la tension secondaire.Assurez-vous que la sortie correspond à l’équipement connecté et au système électrique local.
4. Choisissez la configuration de phase correcte.Les systèmes monophasés et triphasés ont des exigences d'application différentes.
5. Vérifiez la fréquence.Vérifiez que le transformateur est conçu pour la fréquence du réseau.
6. Vérifiez l'impédance.Confirmer la compatibilité avec les calculs de courant de défaut et la coordination de la protection.
7. Examinez les exigences en matière d’isolation.Tenez compte de la tension du système et des conditions environnementales.
8. Tenez compte de l'environnement d'installation.La température, l'humidité, l'altitude, le vent, l'exposition au sel, la poussière et la corrosion peuvent influencer les exigences de conception.
9. Vérifiez les normes applicables.Assurez-vous que la documentation et les tests du transformateur répondent aux exigences du marché de destination.
10. Discutez de la personnalisation avant la production.Un fabricant doit confirmer les paramètres techniques plutôt que de se fier à des hypothèses.

Considérations relatives à l'installation et à la maintenance

Une installation correcte est essentielle pour un fonctionnement fiable du transformateur. L'équipement monté sur poteau doit être soutenu par une structure appropriée capable de supporter le poids mécanique et les forces environnementales. Les dégagements électriques, la mise à la terre, les connexions des conducteurs, les dispositifs de protection et l'accès pour la maintenance doivent également être pris en compte conformément aux exigences locales applicables.

Avant la mise sous tension, les techniciens doivent vérifier les informations sur la plaque signalétique, les connexions, la mise à la terre, l'état de l'isolation, les fixations mécaniques, les bagues et les composants de protection. Les procédures de test doivent suivre les spécifications du projet et les normes applicables.

Après la mise en service, des inspections de routine peuvent aider à détecter les problèmes émergents. Le personnel de maintenance doit prêter une attention particulière à :

• Fuite d’huile ou changements inhabituels du niveau d’huile
• Corrosion sur le réservoir, les raccords ou le matériel de montage
• Bagues endommagées ou contaminées
• Connexions électriques desserrées
• Élévation anormale de la température
• Bruit ou vibration inhabituel
• Signes de surchauffe ou de décoloration
• État des connexions de mise à la terre
• Dommages causés par des intempéries ou un impact externe

Les transformateurs immergés dans l’huile nécessitent une attention particulière au contrôle des fuites. Une petite fuite ne doit pas simplement être ignorée car elle peut indiquer une détérioration d’un joint, d’une bague, d’une soudure, d’un joint ou d’un composant du réservoir. Une enquête rapide peut réduire le risque de dommages à l'équipement, d'interruption de service et de problèmes environnementaux.

Comment Guangbian prend en charge les projets Transformer

La cohérence de la fabrication est particulièrement importante pour les transformateurs de distribution, car de petits écarts dans l'enroulement, l'assemblage du noyau, l'isolation, l'étanchéité ou les tests peuvent affecter les performances sur le terrain à long terme. Guangbian suit un processus de production en plusieurs étapes pour ses solutions de transformateurs montés sur poteau de 75 KVA.

Le flux de fabrication comprend le traitement du noyau, la production de bobinages, la fabrication et le soudage des réservoirs, le séchage sous vide, l'assemblage, le remplissage et le scellement d'huile, les tests électriques, l'inspection finale et l'emballage. Chaque étape aborde un aspect différent de la fiabilité du transformateur.

Guangbien propose également des solutions de transformateurs personnalisées pour différents marchés et systèmes de distribution. Pour les projets nécessitant des configurations de tension, des dispositions de phases, des normes, des accessoires ou une documentation spécifiques, les exigences techniques doivent être confirmées avant le début de la production.

Foire aux questions

Que signifie 75KVA sur un transformateur ?

75KVA est la puissance apparente du transformateur. Il décrit la capacité électrique du transformateur plutôt que la quantité d’énergie qu’il consommera toujours. La charge de fonctionnement réelle dépend de l'équipement connecté, du facteur de puissance, du profil de charge et des conditions du système.

Un transformateur de 75 KVA est-il adapté à la distribution d'énergie résidentielle ?

Il peut convenir à la distribution résidentielle lorsque la puissance calculée est compatible avec la capacité et la configuration électrique du transformateur. Les ingénieurs doivent prendre en compte le nombre de consommateurs, la demande de pointe, la diversité, les charges des moteurs, les équipements de chauffage et de refroidissement et la croissance future potentielle.

Quelle tension secondaire un transformateur monté sur poteau de 75 KVA peut-il fournir ?

La tension secondaire n'est pas déterminée uniquement par la valeur nominale de 75 KVA. Il doit être précisé en fonction du système électrique de destination. Une configuration représentative de Guangbian fournit une sortie secondaire de 120/240 V, mais d'autres configurations de tension peuvent être requises pour différents marchés.

Pourquoi le cuivre est-il utilisé pour les enroulements des transformateurs ?

Le cuivre offre une conductivité électrique élevée et de bonnes performances thermiques. Ces propriétés en font un matériau de bobinage largement utilisé pour les transformateurs de distribution où un transfert de courant fiable et un fonctionnement efficace sont importants.

Qu’est-ce que le refroidissement ONAN ?

ONAN signifie Huile Naturelle, Air Naturel. L'huile du transformateur circule naturellement en absorbant la chaleur du noyau et des enroulements, tandis que la chaleur est transférée du réservoir du transformateur à l'air ambiant sans pompes ni ventilateurs forcés.

Que faut-il vérifier avant d'acheter un transformateur 75KVA ?

Les acheteurs doivent confirmer la capacité nominale, la phase, la tension primaire, la tension secondaire, la fréquence, l'impédance, les exigences d'isolation, la méthode de refroidissement, l'environnement d'installation, les normes applicables, les accessoires, les exigences de test et la documentation de livraison.

Guangbien peut-il personnaliser un transformateur monté sur poteau de 75 KVA ?

Guangbien peut fournir des solutions de transformateurs personnalisées basées sur les exigences du projet. Les clients doivent fournir des spécifications électriques détaillées et les exigences du marché de destination afin que l'équipe d'ingénierie puisse déterminer la configuration appropriée.

Comment améliorer la durée de vie d’un transformateur sur poteau ?

Un dimensionnement approprié, une installation correcte, une protection appropriée, un chargement approprié, une inspection régulière, une mise à la terre efficace et une attention rapide aux températures anormales, au bruit, aux fuites d'huile ou aux conditions électriques peuvent tous contribuer à un fonctionnement fiable à long terme.

Conclusion

Un transformateur monté sur poteau de 75 KVA peut être une solution efficace pour la distribution d'énergie localisée moyenne tension à basse tension lorsque ses spécifications électriques et mécaniques sont correctement adaptées au projet. Son installation aérienne peut réduire les besoins en terrain, tandis qu'un système de refroidissement ONAN immergé dans l'huile offre une approche simple de la gestion de la chaleur pour les applications extérieures.

Cependant, la capacité à elle seule ne devrait jamais déterminer la décision d’achat. La tension primaire et secondaire, la configuration des phases, la fréquence, l'impédance, les pertes, l'isolation, les conditions environnementales, la structure de l'installation, la protection et les normes applicables influencent tous le fonctionnement fiable d'un transformateur sur le terrain.

Guangbiencombine une expérience dans la fabrication de transformateurs avec des solutions de produits personnalisées pour différents réseaux de distribution et applications internationales. De la production du noyau et des enroulements à la fabrication du réservoir, en passant par le séchage, le remplissage d'huile, les tests électriques et l'inspection finale, chaque étape contribue à la fiabilité du transformateur fini.
