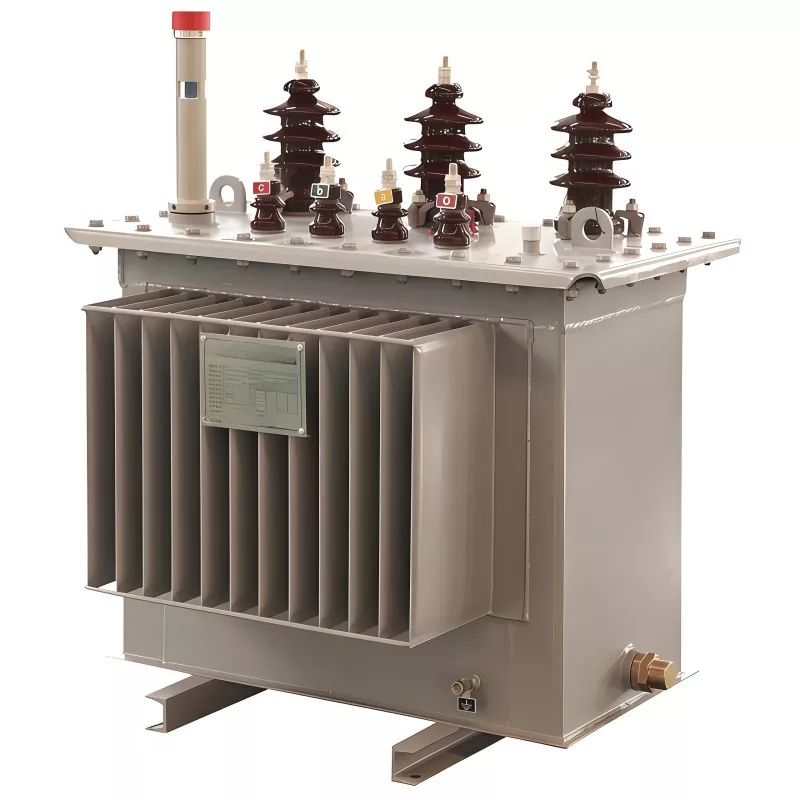

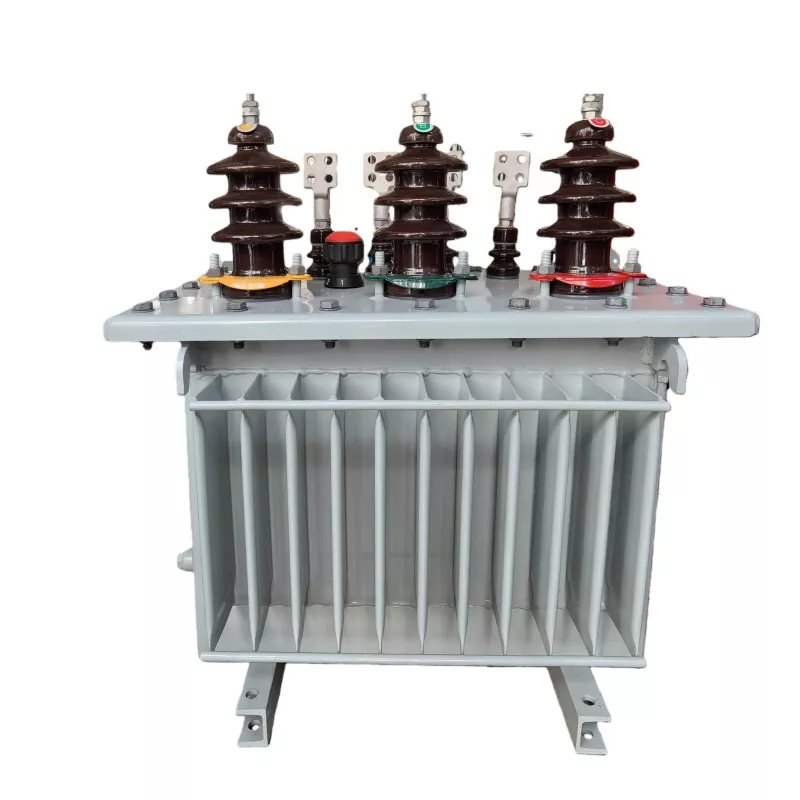

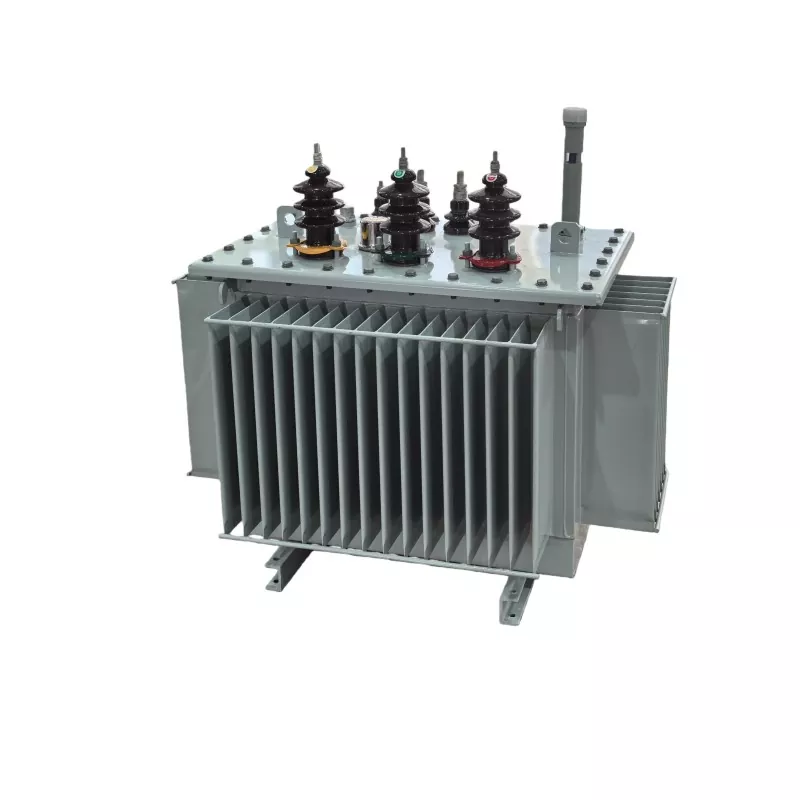

Transformateur immergé dans l'huile 100KVA 11KV

Le transformateur immergé dans l'huile 100 KVA 11 KV est un transformateur de distribution moyenne tension conçu pour abaisser la tension primaire de 11 kV à des niveaux basse tension (généralement 400 V/415 V/0,4 kV) pour les systèmes de distribution d'énergie industriels, commerciaux et utilitaires.

Il utilise de l'huile minérale isolante à la fois comme moyen de refroidissement et comme moyen isolant, garantissant des performances thermiques stables et une rigidité diélectrique élevée dans des conditions de charge continue.

Dossier de candidature

Le transformateur immergé dans l'huile 100KVA 11KV produit par GUANGBIAN a été récemment déployé par un client africain pour remplacer un transformateur défaillant qui a subi des dommages causés par un court-circuit dans un système de distribution d'électricité local.

Dans ce projet, le transformateur d'origine utilisait des enroulements en aluminium, sélectionnés pour des raisons d'économie. Cependant, en raison des conditions instables du réseau et des fréquentes fluctuations de tension du côté de l'utilisateur, le transformateur a été exposé à plusieurs reprises à des contraintes de surcharge et de court-circuit, entraînant un échauffement excessif et une éventuelle défaillance des enroulements.

Enroulements en cuivre ou en aluminium pour transformateur 100KVA

Pour le transformateur de distribution 100KVA, GUANGBIAN fournit à la fois :

● Option d'enroulement en cuivre

● Option d'enroulement en aluminium

Bien que les bobinages en aluminium offrent un coût initial inférieur, leur endurance thermique et leur résistance mécanique sont relativement inférieures à celles des bobinages en cuivre.

Dans des environnements électriques instables, tels que :

● Fluctuations de tension fréquentes

● Conditions de courant d'appel élevé

● Événements de court-circuit répétés

les enroulements en aluminium sont plus sujets à :

● Surchauffe dans des conditions de surcharge

● Dégradation de l'isolation

● Durée de vie réduite dans les applications de réseau difficiles

Considération coût vs fiabilité

Bien que les transformateurs à enroulement en aluminium aient un coût d'achat initial inférieur, les applications réelles montrent que dans des environnements de réseau instables, le coût total du cycle de vie peut augmenter en raison de :

● Exigences de maintenance

● Pannes inattendues

● Coûts de remplacement

Par conséquent, la sélection des matériaux doit être basée sur les conditions de fonctionnement réelles plutôt que sur le seul prix initial, afin de garantir la stabilité du système à long terme et de réduire les temps d'arrêt imprévus.

Document technique

Environnement opérationnel

Conditions de température :

Température ambiante de fonctionnement à long terme : -25 ℃ ~ +45 ℃.

Température ambiante de fonctionnement maximale : ne dépassant pas +50 ℃.

Température de stockage et de transport :

-40 ℃ ~ +60 ℃.

Conditions d'humidité :

Humidité relative : ≤95 % à 25 ℃

Exigences d'altitude :

Plage d'adaptation d'altitude nominale : ≤ 1 000 mètres

Positionnement technique par rapport aux concurrents

Transformateur immergé dans l'huile ou de type sec

Les transformateurs immergés dans l'huile sont plus adaptés aux applications intensives, extérieures et à longue durée de vie.

Par rapport aux normes inférieures (tendance des séries S9/S11/S13)

● S9 : pertes plus élevées, norme d'efficacité obsolète

● S11 : Efficacité moderne de base

● S13 : conception à faibles pertes et à haut rendement (préférée sur les marchés d'exportation)

Un transformateur de 100 KVA conçu avec la technologie de base S13 peut réduire les pertes à vide de 15 à 30 % par rapport au S11, améliorant ainsi le retour sur investissement sur un fonctionnement à long terme.

Positionnement des concurrents au niveau du marché

Par rapport aux fabricants de génériques :

● Meilleur contrôle des pertes (optimisation à vide + perte de charge)

● Capacité de tenue aux courts-circuits plus élevée

● Technologie d'étanchéité améliorée (prévention des fuites d'huile)

● Meilleure documentation de conformité pour les marchés d'exportation

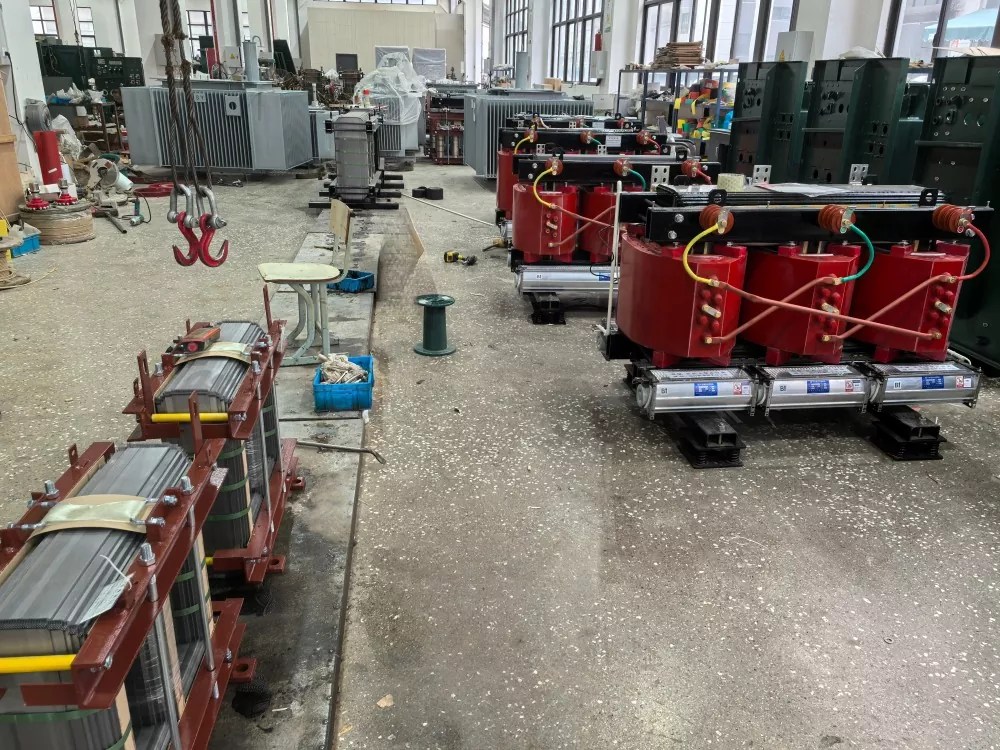

Notre usine

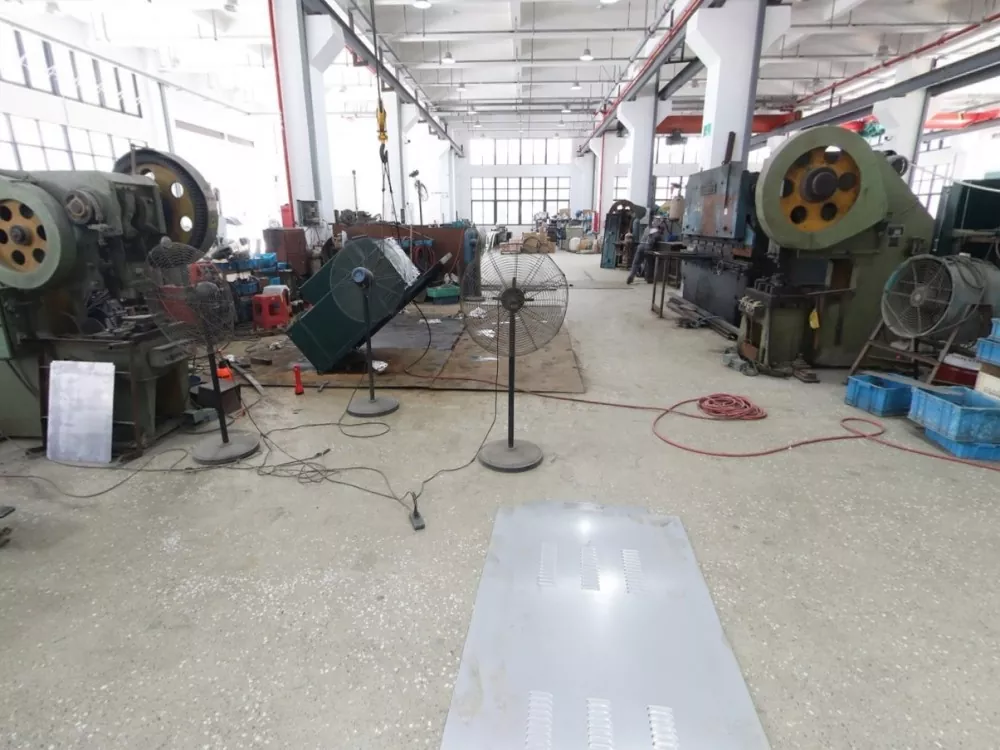

Atelier de tôlerie

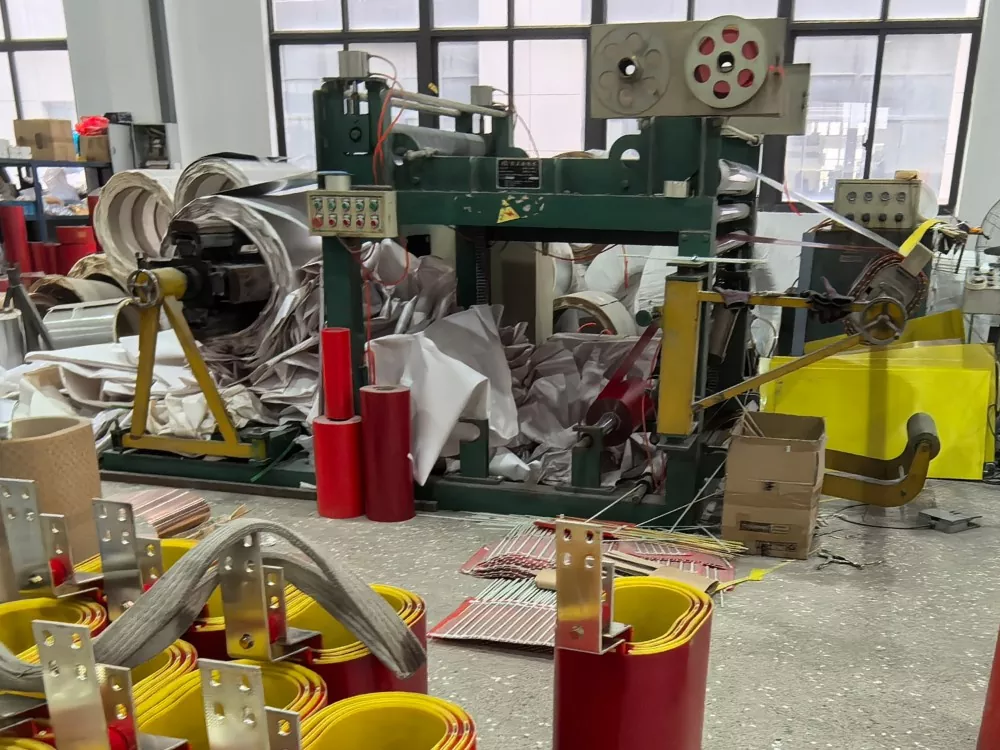

Atelier de bobinage de feuilles

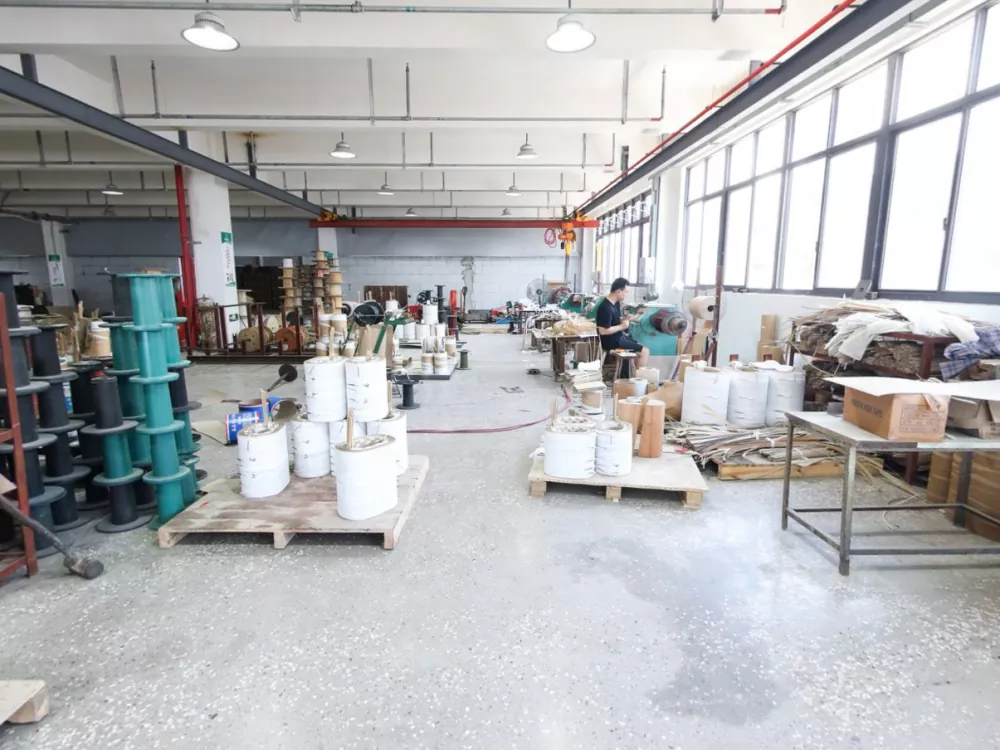

Atelier de bobinage

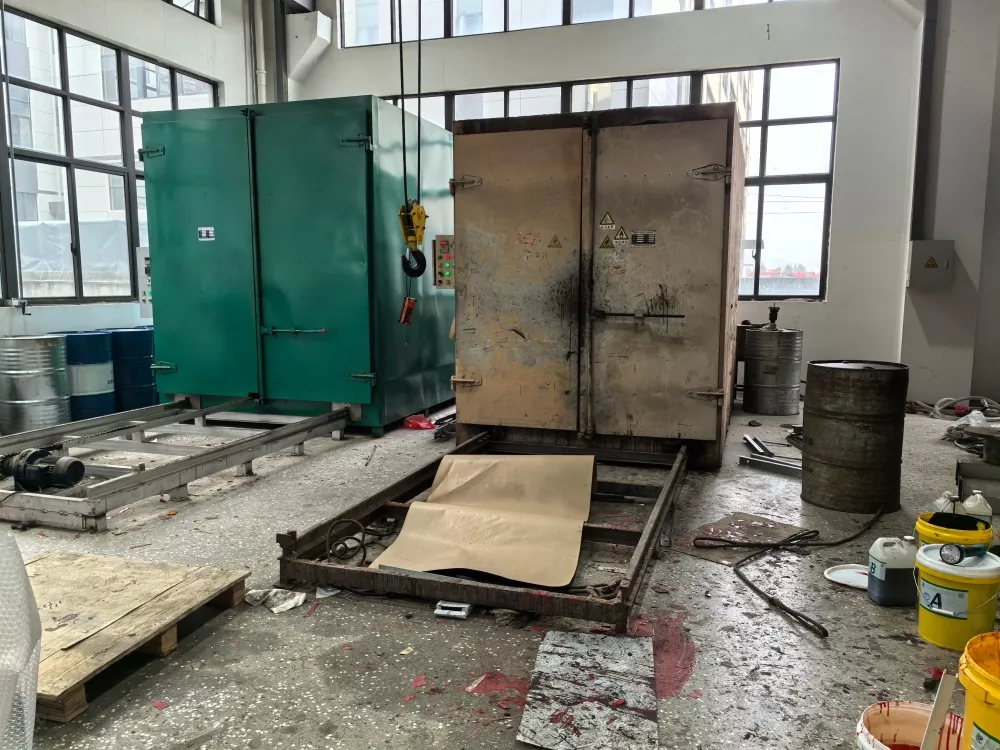

Atelier four de bobinage

Atelier d'assemblage de transformateurs

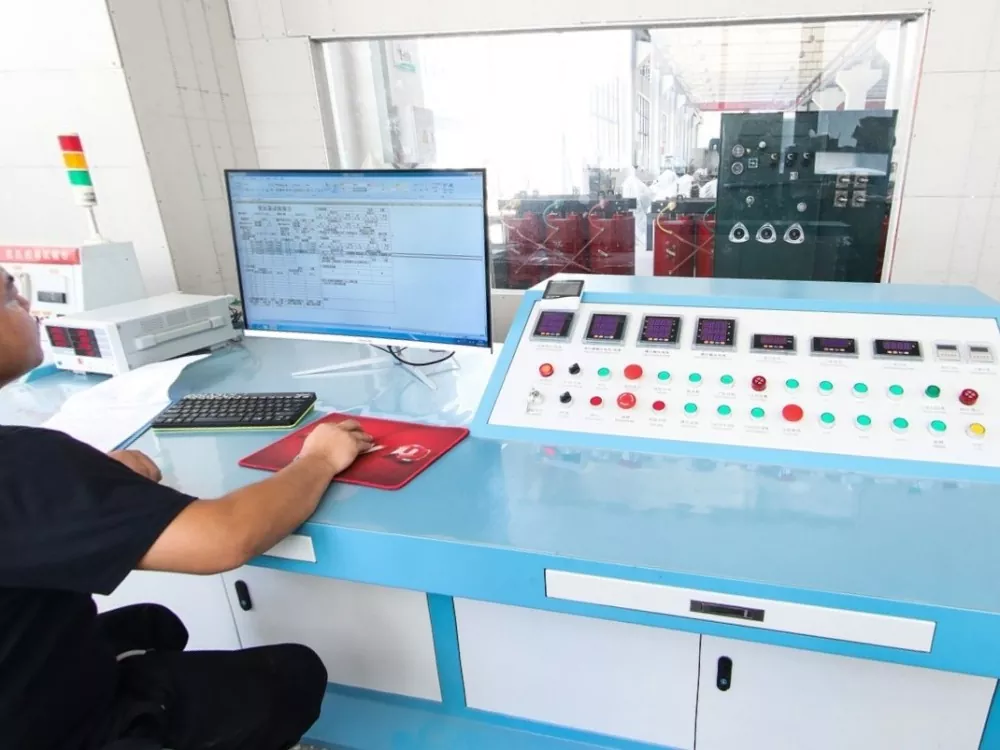

Atelier de mise en service des transformateurs

FAQ

Q1 : Quelle est la durée de vie d’un transformateur immergé dans l’huile de 100 KVA ?

Généralement 20 à 30 ans, en fonction des conditions de charge, de la maintenance et de l'environnement d'installation.

Q2 : Peut-il être utilisé à l’extérieur ?

Oui. Les transformateurs immergés dans l'huile sont spécialement conçus pour les sous-stations extérieures et les environnements difficiles.

Q3 : Quel entretien est requis ?

● Contrôle régulier du niveau d'huile

● Tests diélectriques périodiques de l'huile

● Serrage des douilles et des connexions

● Surveillance de la température

Les intervalles de maintenance sont généralement plus longs que pour les transformateurs de type sec.

Q4 : Quelle est la différence entre les transformateurs 11KV et 10KV ?

11KV est un niveau de tension système plus élevé, couramment utilisé dans les réseaux de distribution internationaux. Les principes de performance restent similaires, mais les exigences en matière d'isolation sont plus strictes.

Q5 : Est-il adapté aux projets d’énergie renouvelable ?

Oui. Il est largement utilisé dans les systèmes de distribution abaisseurs solaires et éoliens en raison de sa stabilité et de sa tolérance aux surcharges.
