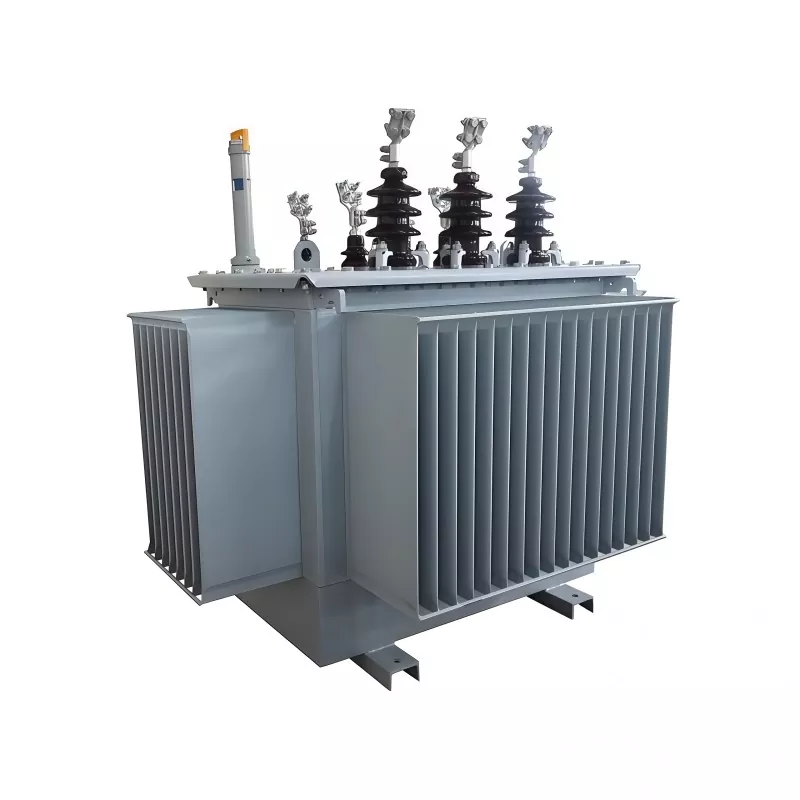

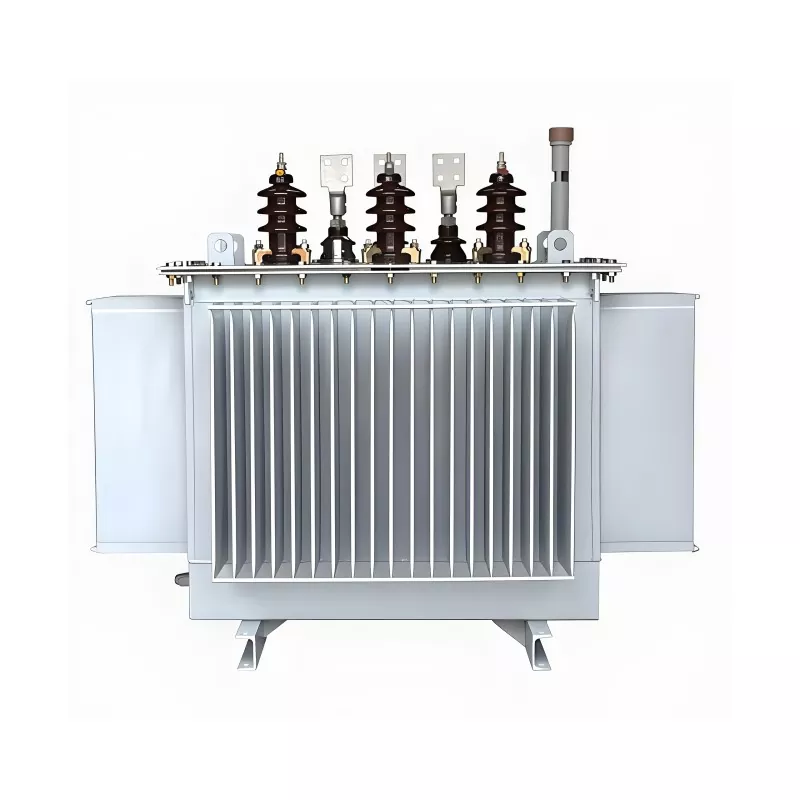

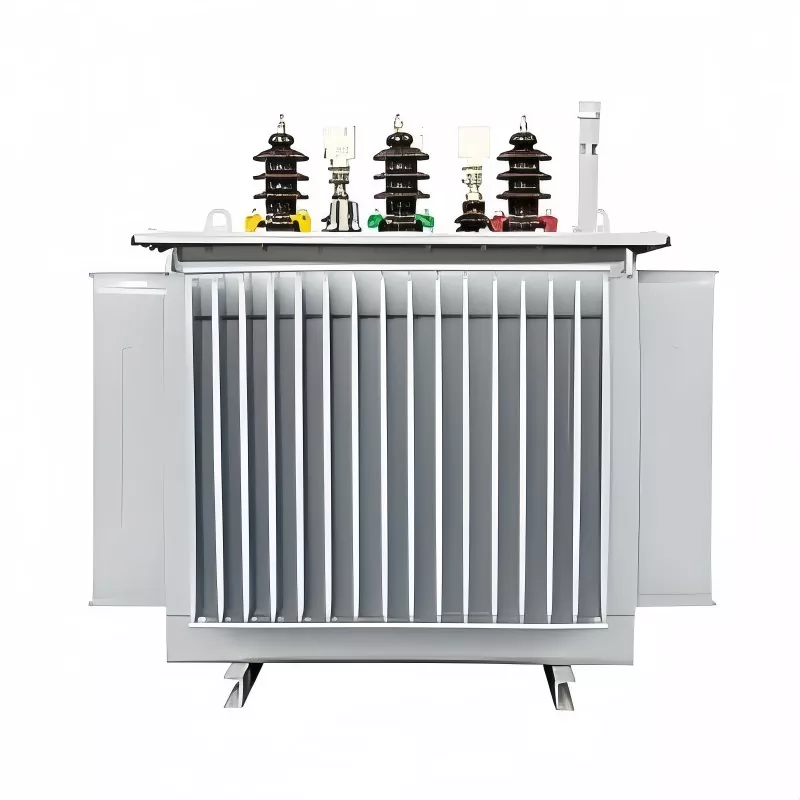

Transformateur immergé dans l'huile triphasé 100KVA 20KV

Ce transformateur immergé dans l'huile triphasé 100KVA 20KV, produit en Chine par GUANGBIAN, se distingue par son groupe de connexion Yzn5. Il s'agit d'une configuration de connexion dans laquelle l'enroulement haute tension adopte une connexion en étoile (connexion Y), l'enroulement basse tension utilise une connexion en zigzag (dérivée de la connexion en triangle), le point neutre du côté basse tension est retiré et la relation de phase entre les enroulements haute et basse tension est identifiée à l'aide de la « méthode de l'horloge ».

Ce transformateur triphasé est utilisé par nos clients dans les ateliers de machines-outils de précision qui exigent une qualité d'alimentation élevée, servant à réduire les pannes d'équipement causées par les interférences harmoniques.

Il est couramment installé dans :

Systèmes de distribution d'énergie industrielle

Projets d'électrification rurale

Petites sous-stations

Infrastructures et chantiers

Réseaux électriques commerciaux et utilitaires

Par rapport aux transformateurs de type sec, les transformateurs immergés dans l'huile offrent de meilleures performances de refroidissement et une résistance aux surcharges plus élevée, ce qui les rend plus adaptés aux applications extérieures et intensives.

Principales caractéristiques et avantages

1. Performances stables dans les systèmes moyenne tension 20KV

Conçu pour les réseaux de distribution 20KV, garantissant une conversion de tension stable et un fonctionnement fiable même dans des conditions fluctuantes du réseau. Il améliore la stabilité globale du système électrique et la protection des équipements.

2. High Efficiency with Low Energy Loss

La conception optimisée du noyau et des enroulements réduit considérablement les pertes à vide et en charge, contribuant ainsi à réduire la consommation d'énergie et les coûts d'exploitation à long terme.

3. Refroidissement immergé dans l'huile pour une forte dissipation thermique

Le système de refroidissement immergé dans l'huile ONAN assure une évacuation efficace de la chaleur, permettant un fonctionnement continu à pleine charge et prolongeant la durée de vie de l'isolation.

4. Surcharge élevée et résistance aux courts-circuits

Conçu pour les environnements industriels, il résiste aux surtensions de démarrage des moteurs et aux contraintes de court-circuit, garantissant ainsi un fonctionnement sûr et stable dans des conditions de charge élevée.

5. Structure compacte, installation facile

Conception peu encombrante avec une installation simple et de faibles exigences de maintenance, ce qui le rend adapté aux projets de distribution d'énergie nouveaux et modernisés.

Paramètre du produit

Exigences relatives à l'environnement d'exploitation

1. Plage de température

◦ Fonctionnement standard : -25 ℃ ~ 45 ℃

◦ La température ambiante ne doit pas dépasser 40 ℃ pour un fonctionnement continu à long terme (pour assurer le refroidissement ONAN efficacité).

2. Humidité relative

◦ Maximum 95 % (à une température ambiante de 25 ℃)

3. Altitude

◦ Adaptation standard : ≤1000 m au-dessus du niveau de la mer

◦ Personnalisation à haute altitude : ≤3 000 m (avec isolation améliorée et dissipation thermique optimisée, en option).

4. Lieu d'installation

◦ À l'intérieur ou à l'extérieur (l'installation à l'extérieur nécessite un indice de protection IP23, en option ; IP20 par défaut à l'intérieur).

- Restez à l’écart des sources de gaz et de poussières inflammables, explosives et corrosives.

◦ Pas de vibrations sévères (accélération des vibrations ≤0,1 g) ni d'impact mécanique.

5. État de ventilation

◦ Espace de ventilation adéquat : dégagement ≥0,5 m autour du transformateur pour une circulation naturelle de l'air (critique pour Refroidissement ONAN).

◦ Évitez les espaces clos sans circulation d'air pour éviter la surchauffe.

6. Environnement du réseau électrique

◦ Compatibilité de fréquence : adaptable à double fréquence 50 Hz/60 Hz.

◦ Fluctuation de tension : ≤±5 % de la tension d'entrée nominale (20 KV) pour garantir un fonctionnement stable.

Quels problèmes cela résout-il ?

Dans les systèmes de distribution d'énergie réels, les pannes d'équipement sont souvent causées par une tension instable, des surtensions de surcharge et une accumulation de chaleur.

Ce transformateur est conçu pour résoudre :

● Instabilité de tension dans les réseaux moyenne tension 20KV

● Impact fréquent des démarrages de moteurs dans les systèmes industriels

● Problèmes de surchauffe lors d'un fonctionnement continu

● Perte d'énergie dans la distribution d'électricité à long terme

● Performances peu fiables dans les environnements extérieurs difficiles

En résolvant ces problèmes au niveau du système, il garantit une fourniture d'énergie stable et efficace dans les applications exigeantes.

Notre usine

Atelier de tôlerie

Atelier de bobinage de feuilles

Atelier de bobinage

Atelier four de bobinage

Atelier d'assemblage de transformateurs

Atelier de mise en service des transformateurs

Pourquoi choisir un transformateur immergé dans l'huile ?

Par rapport aux transformateurs de type sec, les transformateurs immergés dans l'huile offrent :

● Meilleures performances de dissipation thermique

● Capacité de surcharge plus élevée

● Durée de vie opérationnelle plus longue

● Performances plus stables sous charge lourde

Pour les systèmes de distribution 20KV, la conception immergée dans l'huile est souvent la solution privilégiée pour les applications extérieures et industrielles.

Contrôle qualité et assurance de fabrication

Chaque transformateur est fabriqué selon des procédures de contrôle de qualité strictes pour garantir des performances stables et une conformité en matière de sécurité.

Les tests comprennent :

● Tests de performances électriques de routine

● Test de résistance d'isolement

● Test d'échauffement

● Tests de perte en charge et à vide

● Évaluation de la tenue aux courts-circuits

La fabrication suit les normes internationales pour garantir la fiabilité sur les marchés mondiaux.

Entretien et durée de vie

Le transformateur immergé dans l'huile triphasé 100KVA 20KV est conçu pour de faibles besoins de maintenance. Avec une installation appropriée et une inspection périodique, la durée de vie peut dépasser 20 à 25 ans.

L'entretien recommandé comprend :

● Contrôles réguliers de l'état de l'huile

● Inspection de la connexion des bornes

● Surveillance de la température

● Nettoyage des composants externes

FAQ

1. Ce transformateur peut-il fonctionner en continu pendant 24 heures ?

Oui, il est conçu pour un fonctionnement continu dans des conditions de charge nominale.

2. Le transformateur 100KVA est-il adapté à une installation extérieure ?

Oui, les transformateurs immergés dans l’huile conviennent aux environnements intérieurs et extérieurs.

3. La tension peut-elle être personnalisée ?

Oui, les tensions primaires et secondaires peuvent être personnalisées en fonction des exigences du projet.

4. Quel est le principal avantage de la compatibilité du système 20KV ?

Il permet une intégration stable dans les réseaux de distribution moyenne tension avec des pertes de transport réduites.

Le transformateur immergé dans l'huile triphasé 100KVA 20KV est une solution fiable et efficace pour les systèmes de distribution d'énergie moyenne tension. Avec sa forte capacité de surcharge, sa conception à faible perte d'énergie et sa structure de refroidissement durable immergée dans l'huile, il offre des performances stables à long terme pour les applications industrielles et utilitaires du monde entier.
