Résumé de l'article :Un transformateur d'isolement correctement configuré peut améliorer la sécurité de la distribution électrique, l'adaptation de la tension et la protection des équipements dans les systèmes électriques commerciaux et industriels. LeTransformateur d'isolement de type sec 50KVA avec MCCBcombine l'isolation du transformateur, la conversion de tension, la protection intégrée par disjoncteur et les fonctionnalités d'installation pratiques dans une solution compacte. Avec une entrée triphasée de 415 V, une sortie triphasée à quatre fils de 220 V, des enroulements en cuivre, une isolation de classe F, des prises de tension à cinq positions, une protection IP23 et des MCCB intégrés, cette configuration est conçue pour les applications où une alimentation fiable et une installation simplifiée sont importantes.
Table des matières
Pourquoi un transformateur d'isolement de type sec est-il important ?
Comment le MCCB améliore-t-il la protection du transformateur ?
Quelles sont les principales spécifications ?
Comment le changeur de prises à cinq positions améliore-t-il l'adaptabilité de la tension ?
Comment la conception intégrée simplifie-t-elle l'installation ?
Où peut-on utiliser un transformateur d'isolement de 50 KVA ?
Comment la qualité du transformateur est-elle vérifiée avant la livraison ?
Que doivent vérifier les acheteurs avant de commander ?
Pourquoi choisir cette configuration de transformateur ?
Pourquoi un transformateur d'isolement de type sec est-il important ?
Les équipements électriques ne fonctionnent pas toujours dans des conditions d’alimentation idéales. Les différences de tension entre l'alimentation électrique et les équipements en aval, les perturbations électriques et la nécessité d'une isolation galvanique peuvent tous influencer la fiabilité du système. Un transformateur d'isolement de type sec constitue un moyen pratique d'adapter la tension tout en créant une séparation électrique entre les circuits primaire et secondaire.

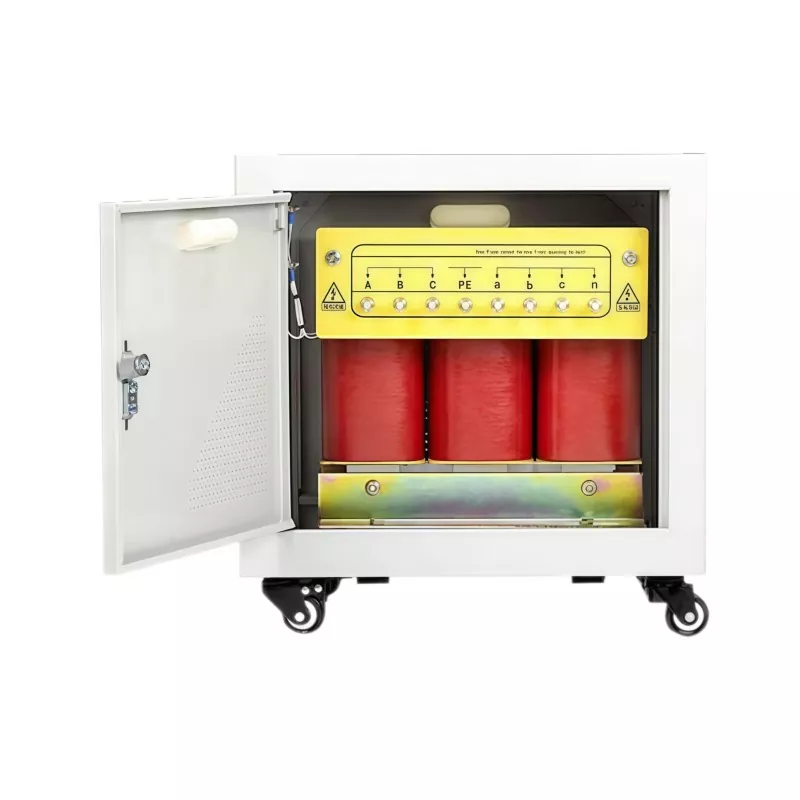

LeTransformateur d'isolement de type sec 50KVA avec MCCBdepuisGUANGBIENest conçu autour d'une entrée triphasée 415 V AC et d'une sortie triphasée 220 V à quatre fils. Cela rend l'unité adaptée aux applications qui nécessitent une alimentation triphasée contrôlée de 220 V à partir d'une source triphasée à tension plus élevée.
Contrairement aux transformateurs immergés dans l’huile, les conceptions de type sec n’utilisent pas d’huile isolante comme moyen principal de refroidissement et d’isolation. Cela peut les rendre attrayants pour les salles électriques intérieures, les installations commerciales, les environnements de fabrication et d’autres endroits où une installation propre et relativement simple est préférable.
Comment le MCCB améliore-t-il la protection du transformateur ?
L'une des caractéristiques les plus pratiques de cette configuration de transformateur est l'intégration de disjoncteurs à boîtier moulé (MCCB). Au lieu de traiter le transformateur et l’équipement de protection comme des composants complètement séparés, la conception intègre les dispositifs de protection dans l’enceinte du transformateur.
L'unité utilise des MCCB sur les côtés entrée et sortie. Le disjoncteur côté entrée est connecté à l'alimentation 415 V, tandis que la protection côté sortie est prévue pour le circuit secondaire triphasé à quatre fils.
Cette approche intégrée peut offrir plusieurs avantages pratiques :
- Réduit le besoin d’équipement de protection externe supplémentaire.
- Aide à simplifier les connexions par câble entrantes et sortantes.
- Fournit une protection contre les surintensités et les courts-circuits pour les circuits associés.
- Crée une installation de transformateur plus organisée.
- Peut réduire les travaux de câblage et d’installation sur le site du projet.
- Permet de configurer le transformateur et les dispositifs de protection comme un seul ensemble coordonné.
Pour les acheteurs industriels, ces détails sont importants car la complexité de l'installation peut influencer la durée du projet, les exigences en matière de main d'œuvre et l'efficacité de la mise en service.
Quelles sont les principales spécifications ?
Comprendre la configuration électrique est essentiel avant de sélectionner un transformateur. Le tableau suivant résume les principales spécifications de cette configuration 50KVA.
| Paramètre | Spécification |
|---|---|
| Capacité nominale | 50 KVA |
| Phase | 3 phases |
| Tension d'entrée | 415 V CA, triphasé |
| Tension de sortie | 220 V, triphasé, 4 fils |
| Appuyez sur Positions | 380V / 400V / 415V / 430V / 450V |
| Fréquence | 50Hz |
| Matériau d'enroulement | Cuivre |
| Classe d'isolation | Classe F |
| Augmentation de la température des enroulements | ≤100°C |
| Niveau de bruit | <60dB à 1 mètre |
| Protection du boîtier | IP23, ventilé |
| Matériau du boîtier | Acier inoxydable |
| Protection | MCCB côté entrée et sortie |
| Surveillance | Voltmètre monté |
La combinaison de ces spécifications rend le transformateur adapté aux projets où la conversion de tension, l'isolation électrique et la protection intégrée doivent être considérées ensemble plutôt que achetées comme des composants indépendants.
Comment le changeur de prises à cinq positions améliore-t-il l'adaptabilité de la tension ?
La tension réelle du réseau peut varier selon les emplacements et les conditions de fonctionnement. Un transformateur conçu autour d'une seule tension primaire fixe peut donc nécessiter une considération supplémentaire lorsqu'il est installé dans une zone où la tension d'alimentation diffère de la valeur nominale.
Ce modèle propose cinq positions de prise de tension primaire :380 V, 400 V, 415 V, 430 V et 450 V. Le changeur de prises offre à l'équipe d'installation une plus grande flexibilité pour adapter le transformateur à l'alimentation disponible.
Par exemple, lorsque les conditions d'alimentation réelles diffèrent de l'entrée standard de 415 V, une prise appropriée peut être sélectionnée pour aider à maintenir la tension secondaire prévue. Cette fonctionnalité est particulièrement utile pour les projets où les conditions de tension d'alimentation doivent être prises en compte lors de la sélection du transformateur.
Cependant, le changeur de prises est un type hors tension. Le transformateur doit être complètement éteint avant de changer la position de la prise. Il ne doit jamais être réglé lorsque le transformateur est sous tension.
Comment la conception intégrée simplifie-t-elle l'installation ?
L’installation d’un transformateur ne concerne pas seulement les spécifications électriques. Le acheminement des câbles, l'équipement de protection, l'accessibilité, la construction du boîtier et la mise en service peuvent tous affecter le résultat final du projet.
La configuration MCCB intégrée réduit la quantité d'équipements séparés qui pourraient autrement être nécessaires autour du transformateur. Le câblage en usine entre le transformateur et ses disjoncteurs de protection peut également contribuer à réduire la quantité de câblage sur site requise lors de l'installation.
Le boîtier en acier inoxydable est ventilé et classé IP23. L'unité utilise également des roulettes pivotantes verrouillables avec freins, ce qui peut rendre le positionnement et le mouvement plus pratiques pendant les activités d'installation ou de maintenance.
Un voltmètre monté à l'avant constitue un moyen simple d'observer la tension au niveau du compartiment basse tension. Ceci est utile lors de la mise en service et de l'inspection de routine, car les opérateurs peuvent vérifier la tension indiquée sans avoir besoin d'un dispositif de mesure externe séparé.
Où peut-on utiliser un transformateur d'isolement de 50 KVA ?
Une capacité de 50 KVA est appropriée pour de nombreuses applications électriques de taille moyenne où une alimentation triphasée contrôlée est requise. L'adéquation réelle doit toujours être confirmée par rapport à la charge connectée, au courant de démarrage, au cycle de service, aux conditions environnementales et aux exigences électriques locales.
Les environnements d'application typiques peuvent inclure :
- Installations de production industrielle
- Bâtiments commerciaux
- Locaux électriques d'usine
- Systèmes d'automatisation et de contrôle
- Alimentations pour machines
- Équipement nécessitant une isolation électrique
- Ateliers et installations de transformation
- Systèmes de distribution électrique nécessitant une conversion de 415 V à 220 V
Pour les projets comportant des équipements sensibles, le transformateur doit être évalué comme faisant partie du système de distribution d’énergie complet plutôt que comme un composant isolé.
Comment la qualité du transformateur est-elle vérifiée avant la livraison ?
Les performances du transformateur dépendent fortement de la qualité de l'enroulement, de l'intégrité de l'isolation, de la précision du rapport électrique et de la cohérence globale de la fabrication. Pour cette raison, les tests doivent constituer une partie importante de l’évaluation des fournisseurs.
Selon les informations sur le produit, GUANGBIAN utilise un banc d'essai de transformateur intégré avant expédition. Le processus de test comprend des contrôles liés à la résistance des enroulements, au rapport de spire, à la résistance d'isolement, aux pertes à vide et à la régulation de tension.
Le processus de fabrication suit également les exigences de test basées sur la CEI pour les unités expédiées. Une approche de test documentée fournit aux acheteurs des preuves techniques utiles lors de l'examen de l'équipement avant l'installation.
Pour les commandes personnalisées, les acheteurs peuvent également discuter des exigences d'inspection et des spécifications spécifiques au projet avec le fabricant avant la production. Ceci est particulièrement important lorsque le transformateur doit satisfaire à un environnement d’installation ou à une configuration de système électrique particulier.
Que doivent vérifier les acheteurs avant de commander ?
La sélection d'un transformateur basée uniquement sur sa valeur nominale KVA peut conduire à une configuration inappropriée. Les équipes d’approvisionnement doivent examiner toutes les exigences électriques et mécaniques avant de confirmer une commande.
Les points clés à vérifier comprennent :
- Tension primaire :Confirmez la tension d'alimentation disponible et la configuration des phases.
- Tension secondaire :Vérifiez que la tension de sortie correspond à l'équipement connecté.
- Capacité de charge :Calculez la charge continue et de pointe attendue plutôt que de vous fier uniquement aux caractéristiques nominales de l'équipement.
- Fréquence:Confirmez si le projet nécessite 50 Hz, 60 Hz ou une autre fréquence.
- Protection:Vérifiez les spécifications du MCCB et déterminez si une protection supplémentaire en amont ou en aval est requise par les réglementations locales.
- Environnement d'installation :Confirmez si la protection IP23 est suffisante pour l'emplacement prévu.
- Réglage de la tension :Déterminez si un changeur de prises multipositions est bénéfique pour les conditions du réseau local.
- Documentation:Demandez des dessins techniques, des rapports de test, des informations sur le câblage et d'autres documents requis pour l'approbation du projet.
Pour les projets internationaux, il est également utile de clarifier les dimensions d’expédition, l’emballage, les exigences d’installation, les normes applicables et les procédures de mise en service avant le début de la production.
Foire aux questions
Le changeur de prises peut-il être réglé pendant que le transformateur fonctionne ?
Non. Le changeur de prises est un type hors tension et ne doit être réglé qu'une fois le transformateur complètement hors tension. Des procédures de sécurité électrique appropriées doivent toujours être suivies avant de modifier la position du robinet.
Le transformateur comprend-il des MCCB des deux côtés ?
Oui. Cette configuration intègre des MCCB dans le boîtier du transformateur, avec une protection fournie du côté entrée et sortie. La disposition exacte du disjoncteur doit être confirmée par rapport aux exigences électriques du projet avant de commander.
Un boîtier de distribution séparé est-il toujours nécessaire ?
Dans de nombreuses installations, les MCCB intégrés peuvent réduire le besoin d'une enceinte de protection séparée. Cependant, les codes électriques locaux et la conception globale de la distribution peuvent nécessiter une protection ou un équipement de commutation supplémentaire.
Ce transformateur 50KVA est-il adapté à une installation en extérieur ?
Le boîtier est classé IP23 et est destiné à des endroits intérieurs ou convenablement couverts. Pour les environnements extérieurs entièrement exposés, impliquant de fortes pluies, de la poussière ou d'autres conditions difficiles, un niveau de protection du boîtier plus élevé peut être plus approprié.
Quel type de matériau de bobinage est utilisé ?
Le transformateur utilise des enroulements en cuivre. Le cuivre est largement choisi pour les enroulements de transformateurs en raison de sa conductivité électrique et de son aptitude à une transmission fiable de l’énergie.
Le transformateur peut-il être personnalisé ?
Oui. Les configurations des transformateurs peuvent être discutées en fonction des exigences du projet, y compris les paramètres électriques, les dispositions de protection, les réglages des prises, les exigences en matière de boîtier et d'autres considérations spécifiques à l'application.
Pourquoi choisir cette configuration de transformateur ?
Un transformateur bien conçu devrait faire plus que convertir la tension. Il doit s'adapter au système électrique, simplifier l'installation, offrir une protection appropriée et rester pratique pour un fonctionnement à long terme. LeTransformateur d'isolement de type sec 50KVA avec MCCBcombine une capacité triphasée de 50 KVA, une conversion de tension de 415 V à 220 V, des enroulements en cuivre, une isolation de classe F, un réglage de tension à cinq positions, des MCCB intégrés, une construction de boîtier en acier inoxydable IP23, une surveillance de tension et des tests en usine dans une seule solution technique.
Pour les acheteurs à la recherche d'un fabricant chinois de transformateurs capable de fournir des solutions personnalisées de transformateurs d'isolement de type sec, GUANGBIAN offre une option pratique pour les projets nécessitant une protection intégrée et des configurations spécifiques à une application. Si vous évaluez les spécifications, planifiez une nouvelle installation électrique ou comparez les fournisseurs de transformateurs, examinez le transformateur d'isolement de type sec 50 KVA avec MCCB et discutez des exigences de votre projet directement avec le fabricant. Pour les spécifications de tension, la configuration MCCB, les exigences en matière de boîtier, les documents de test ou les solutions de transformateur personnalisées,Contactez-nouspour recevoir des conseils techniques et une solution adaptée à votre application.
