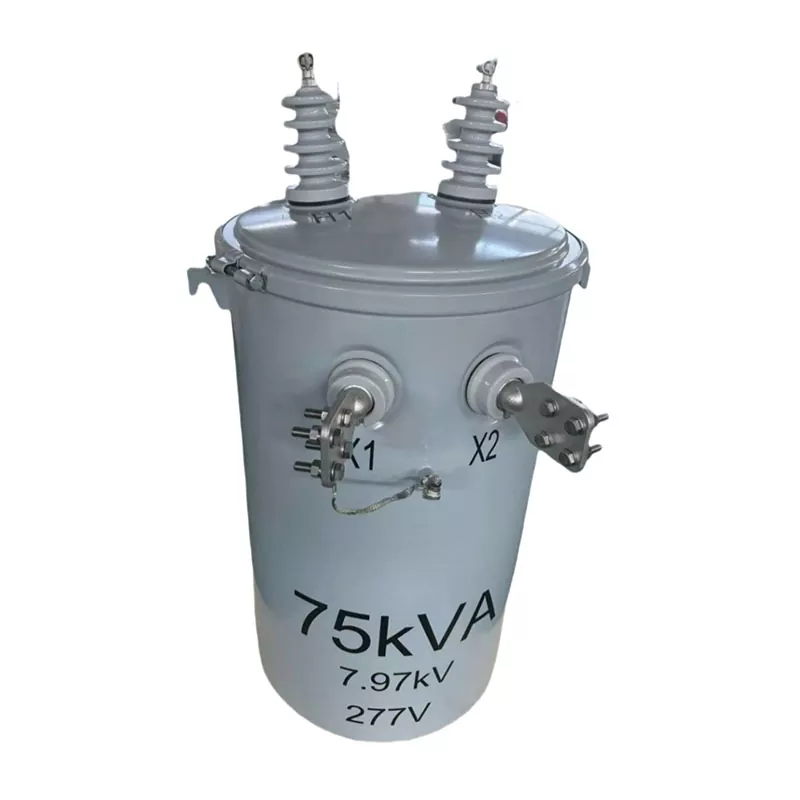

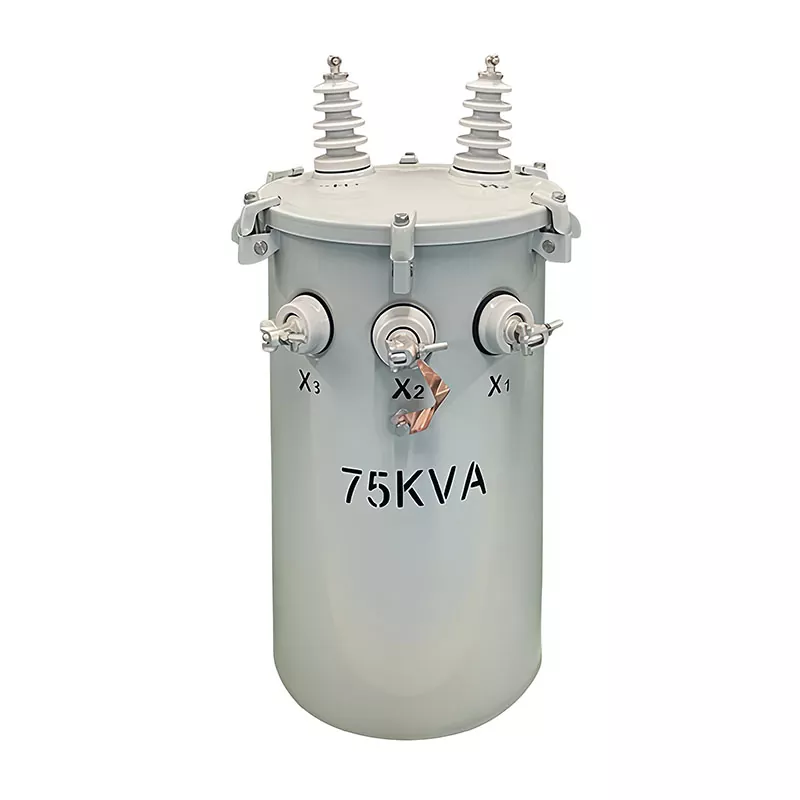

Transformateur monté sur poteau 75KVA

Le transformateur monté sur poteau de 75 KVA de Guangbian est conçu pour une distribution d'énergie extérieure stable dans les communautés résidentielles, les projets d'électrification rurale, les parcs industriels, les écoles, les hôpitaux et les installations commerciales. Conçu avec des systèmes d'isolation avancés et une technologie durable immergée dans l'huile, ce transformateur offre une régulation de tension fiable, une faible perte de puissance et une longue durée de vie dans diverses conditions environnementales.

En tant que fabricant professionnel de transformateurs en Chine avec plus de 20 ans d'expérience, Guangbian se spécialise dans la production de transformateurs sur poteaux de haute qualité inférieurs à 35 KV pour des clients en Afrique, en Asie du Sud-Est, en Asie centrale, en Amérique du Sud et au Moyen-Orient.

Qu'est-ce qu'un transformateur monté sur poteau de 75 KVA ?

Un transformateur monté sur poteau de 75 KVA est un transformateur de distribution compact immergé dans l'huile installé directement sur les poteaux électriques pour réduire l'électricité moyenne tension en énergie basse tension adaptée aux maisons, aux bâtiments commerciaux et aux petites applications industrielles.

Ce type de transformateur est très utilisé car il offre :

● Distribution d'énergie efficace

● Installation et maintenance faciles

● Occupation réduite des terres

● Excellente résistance aux intempéries

● Fonctionnement stable à long terme

Le transformateur Guangbian 75KVA est fabriqué selon les normes internationales de transformateur et peut être personnalisé pour différents systèmes de réseau et exigences de tension.

Capacité et phase

Commencez par « 75 KVA, monophasé » en haut de la fiche technique du transformateur. KVA signifie kilovolt-ampères, une mesure de la puissance apparente. 75KVA est la charge maximale que cette unité peut gérer. Mot clé : « peut gérer », et non « doit courir à ». En pratique, maintenez la charge autour de 80 % de la capacité nominale. Cela prolonge considérablement la durée de vie du transformateur.

Un transformateur monophasé a une phase d'entrée et une phase de sortie. Il s'adapte aux zones résidentielles, à l'éclairage public et aux petites installations commerciales. Les unités triphasées, quant à elles, desservent les usines et les immeubles de bureaux où une alimentation industrielle de 380 V est requise.

Paramètres de tension

Tension primaire : 4160 Grd Y / 2400V

Cela vous indique à quoi le côté haute tension peut se connecter. « Grd Y » signifie connexion en étoile mise à la terre : le neutre est lié à la terre. 4 160 V est la tension phase-phase, 2 400 V est la tension phase-neutre. Il s'agit d'une classification courante dans les systèmes de distribution nord-américains, c'est pourquoi vous verrez souvent un transformateur de 4 160 V répertorié dans les spécifications des marchés d'exportation.

Le changeur de prises a 5 positions : +2,5%, 0%, -2,5%, -5%, -7,5%. Lorsque la tension entrante fluctue, vous pouvez ajuster la prise pour maintenir la sortie stable. La position B ou 2 marque le réglage nominal.

Tension secondaire : 120/240V

C'est le côté sortie basse tension. Un transformateur monophasé fournit généralement 120 V ou 240 V. La sortie 240 V gère des charges plus importantes comme les unités AC et les chauffe-eau. Le côté 120V ? C'est pour les lumières et les prises murales. Avec les deux tensions dans une seule unité, vous n'avez pas besoin d'une configuration abaisseur séparée.

Matériaux et fabrication

Matériau du bobinage : Cuivre

Le cuivre conduit mieux que l’aluminium, il chauffe donc moins et gaspille moins d’énergie. Nous construisons avec du cuivre dans les installations de GUANGBIAN en Chine : cela coûte plus cher au départ, mais la fiabilité à long terme en vaut la peine.

Noyau : acier au silicium à grains orientés

L'acier au silicium est ce qui fait fonctionner le transformateur magnétiquement. « Orienté grain » signifie simplement que les cristaux s'alignent dans une direction, ce qui réduit les pertes magnétiques. Résultat? Les pertes à vide restent faibles et l’efficacité augmente.

Méthode de refroidissement : ONAN

ONAN = Huile Naturelle, Air Naturel. L'huile se déplace d'elle-même, évacuant la chaleur du noyau et des enroulements. Pas de pompes. Pas de fans. Moins de choses qui échouent. Pour une unité montée sur poteau au milieu de nulle part, ce genre de simplicité compte.

Mesures d'efficacité

Perte à vide : ≤225W | Perte de charge : ≤750W | Impédance : ≤2,5 %

La perte à vide est ce que le transformateur consomme juste là, sous tension mais déchargé. 225 watts, c'est assez faible. La perte de charge se produit à pleine capacité : 750 W est normal pour cette classe de taille. L'impédance, d'environ 2,5 %, affecte la régulation du courant de court-circuit et de la tension.

Le courant d'excitation ≤ 2,5 % vous indique que la qualité du noyau est solide. Il ne faut pas beaucoup de puissance pour magnétiser. Ce sont les chiffres que vous trouverez sur chaque fiche technique du transformateur GANGBIAN : nous fabriquons en Chine et testons chaque unité avant qu'elle ne quitte l'usine.

Normes de certification

Série IEEE C57.12, ANSI C57.12.20

IEEE C57 est la norme technique sur les transformateurs de l'Institute of Electrical and Electronics Engineers. ANSI est l'American National Standards Institute. Lorsqu'une unité répond aux deux critères, vous savez que les méthodes de conception et de test sont à la hauteur des normes internationales.

La lecture d'une fiche technique d'un transformateur demande un peu de pratique, mais c'est une compétence essentielle en matière d'approvisionnement. Vous avez encore des questions ? Contactez l'équipe technique de GUANGBIAN. Nous fabriquons dans notre usine en Chine et pouvons vous guider tout au long d'un processus de sélection individuel.

Notre usine

Atelier de tôlerie

Atelier de bobinage de feuilles

Atelier de bobinage

Atelier four de bobinage

Atelier d'assemblage de transformateurs

Atelier de mise en service des transformateurs

Processus de fabrication

La production de chaque transformateur monté sur poteau de 75 KVA suit des procédures de fabrication strictes :

● Découpe et empilage des noyaux de transformateur

● Production de bobines

● Fabrication et soudure de réservoirs

● Processus de séchage sous vide

● Ensemble transformateur

● Remplissage d'huile et étanchéité

● Tests de performances électriques

● Contrôle final et emballage

Ce système de fabrication intégré aide Guangbian à maintenir une qualité de produit constante et une compétitivité-coût.

Contacter Guangbian

Si vous recherchez un fabricant et fournisseur professionnel de transformateurs en Chine, Guangbian peut fournir des solutions personnalisées de transformateurs montés sur poteau de 75 KVA en fonction des exigences de votre projet.

Que votre projet concerne l'électrification rurale, la distribution industrielle, les infrastructures publiques ou les systèmes d'énergie renouvelable, notre équipe d'ingénierie peut vous aider avec des produits de transformateur et des solutions techniques fiables.

Contactez Guangbian aujourd'hui pour obtenir :

● Conseil technique

● Spécifications du transformateur

● Prise en charge OEM et ODM

● Devis d'usine

● Solutions d'expédition internationale
