Transformateur monté unipolaire SWER

Le transformateur monté sur poteau unipolaire SWER de Zhejiang Guangbian Electric Power Technology Co., Ltd est une solution de distribution à haut rendement conçue pour les systèmes électriques ruraux et distants à retour de terre à fil unique (SWER). Avec plus de 20 ans d'expertise dans la fabrication de transformateurs et une conformité totale aux normes mondiales, Guangbian offre une conversion de tension stable, sûre et rentable pour les environnements hors réseau et à réseau faible.

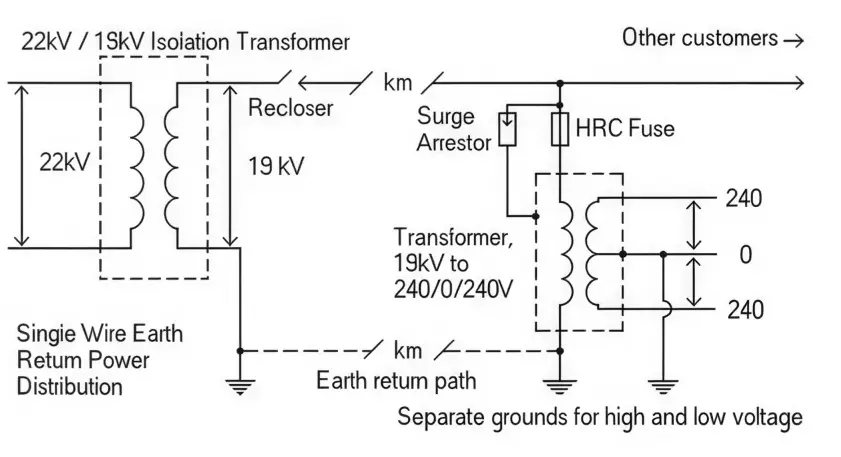

Qu'est-ce qu'un transformateur unipolaire SWER ?

Un transformateur unipolaire SWER est un transformateur de distribution spécialisé monté sur poteau utilisé dans les systèmes de retour à la terre unifilaire, généralement déployés dans les projets d'électrification rurale où l'infrastructure triphasée traditionnelle n'est pas disponible.

Il réduit efficacement l'alimentation de distribution moyenne tension en basse tension utilisable pour les applications résidentielles, agricoles et petites industrielles.

Il est largement utilisé dans les réseaux distants en raison de :

● Structure d'installation simplifiée

● Coût d'infrastructure réduit

● Haute efficacité dans la distribution longue distance

● Forte adaptabilité en milieu rural

Qu'est-ce qui rend ce transformateur SWER différent ?

La plupart des transformateurs standard ne sont pas conçus en tenant compte des principes de fonctionnement SWER. Le résultat ? Panne prématurée de l’isolation, instabilité de la tension, échec des inspections et durée de vie considérablement réduite. GANGBIAN a conçu cette unité spécifiquement pour les exigences des réseaux SWER, éliminant ainsi ces problèmes de fond en comble.

Qu'est-ce qui distingue cette unité ?

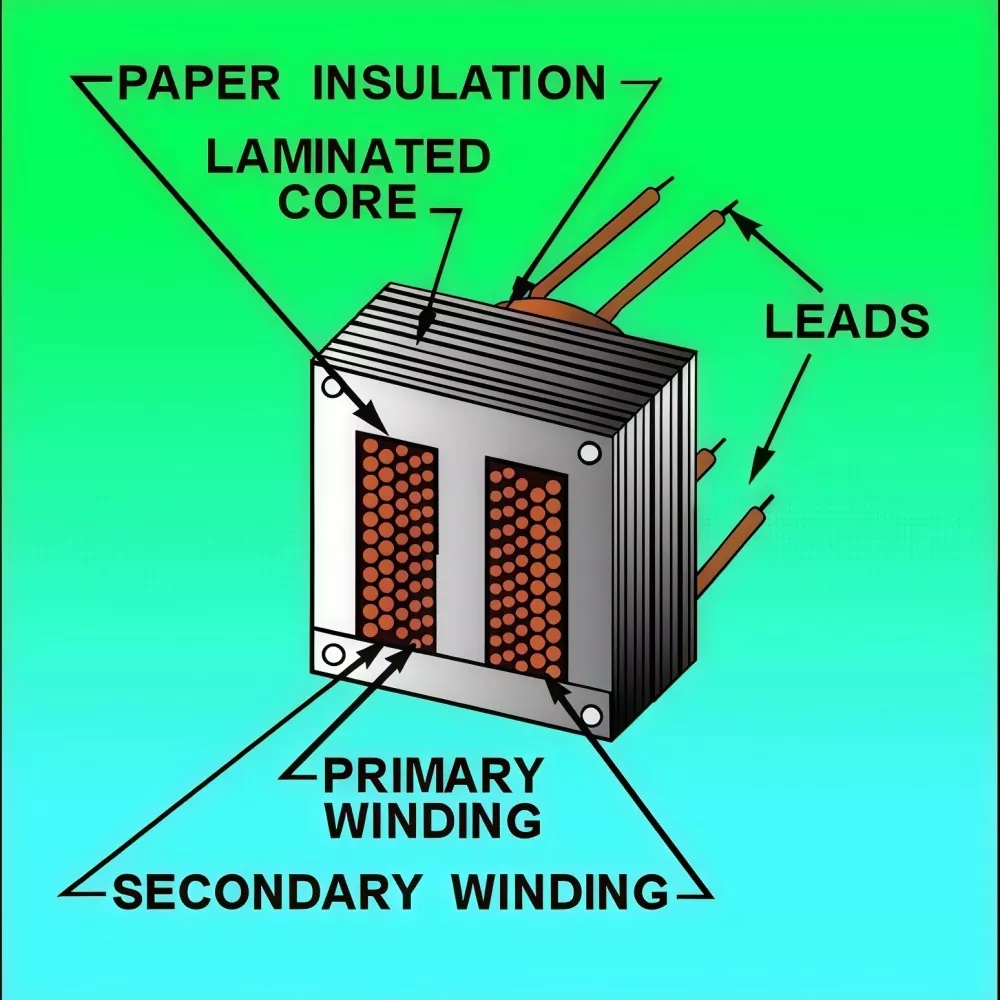

Conception d'enroulement adaptée au service SWER :

L'enroulement du transformateur monté unipolaire SWER est optimisé pour les conditions de tension spécifiques à SWER au lieu d'utiliser une structure d'isolation uniforme.

Conception d'isolation par gradient de la borne A (ligne) à la borne X (terre)

Une borne renforcée pour les contraintes de tension de ligne continue

Isolation progressive adaptée aux niveaux de tension réels des enroulements

Borne X renforcée pour une connexion directe à la terre

Conçu pour des conditions de tension SWER asymétriques, contrairement aux transformateurs standards

Cette conception améliore la fiabilité et la sécurité de l'isolation dans les systèmes de distribution ruraux SWER.

Les transformateurs monophasés traditionnels utilisent une semi-isolation uniforme entre les deux bornes. En service SWER, cela signifie que la contrainte d'isolation double essentiellement et que la défaillance se produit généralement dans un délai de 3 à 5 ans. L'approche dédiée de GUANGBIAN maintient la contrainte d'isolation dans les limites de conception tout au long de la durée de vie complète du transformateur.

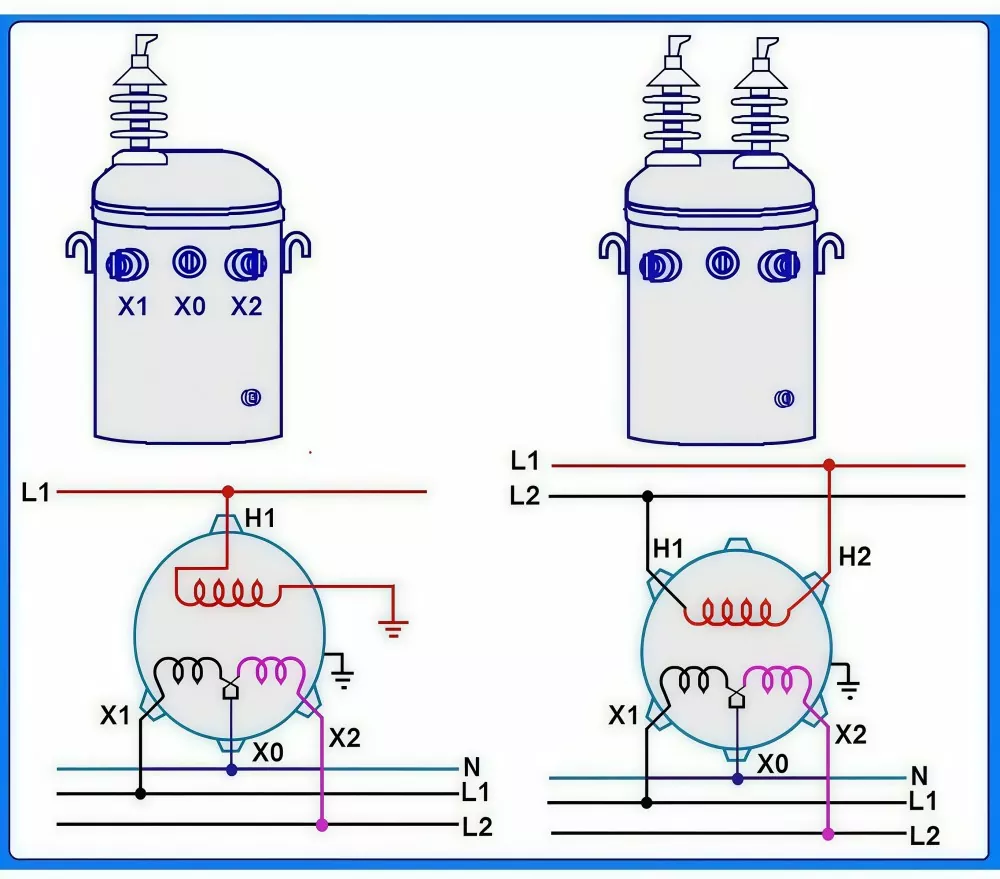

Comment la configuration de la mise à la terre maintient la tension stable ?

● La section surdimensionnée de la borne de mise à la terre réduit la résistance du chemin de terre et améliore la stabilité du retour de courant

● Une résistance plus faible permet d'éviter les risques de connexion lâche et de surchauffe locale

● Assure un chemin de courant SWER en boucle fermée stable avec une fluctuation de la tension de sortie à ± 2 %

● Les enroulements respectent les normes d'étiquetage des bornes CEI A/X, évitant les erreurs de câblage telles que l'inversion de polarité et garantissant une installation correcte du SWER.

Régulation de tension longue distance :

● Équipé d'un changeur de prises sans charge à 5 positions (gamme 18 kV–20 kV)

● Compense les chutes de tension sur les longues lignes de distribution SWER

● Maintient une sortie 240 V stable du début à la fin de la ligne

● Tous les réglages de prise sont calibrés en usine selon les normes de précision CEI

Cela garantit des performances constantes et une protection des équipements en aval dans les réseaux électriques ruraux longue distance.

Comment résiste-t-il dans des conditions difficiles ?

Le boîtier scellé immergé dans l’huile empêche l’eau et la poussière d’entrer, gère les variations de température et évite l’exposition aux UV. Il fonctionne de -40°C jusqu'à +55°C - ainsi les plateaux de haute altitude, les pâturages ouverts, les zones boisées et les plaines désertiques entrent tous dans sa fenêtre de fonctionnement sans aucune modification particulière.

Le refroidissement ONAN (abréviation de Oil Natural Air Natural) ne repose sur aucun ventilateur, aucune pompe, rien qui tourne ou s'use. Une fois boulonné au poteau, il prend soin de lui-même. Pour les équipes travaillant des heures loin du camion de service le plus proche, cela se traduit par des coûts d'entretien bien inférieurs tout au long de la durée de vie de l'unité.

Répondre aux normes internationales

Chaque unité est conçue, construite et testée conformément à la norme CEI 60076, la norme mondialement reconnue pour les transformateurs de puissance. La paperasse et la traçabilité sont en place depuis l’usine.

Des rapports complets de tests en usine sont fournis avec chaque transformateur, ce qui est utile lorsque vous soumissionnez sur des projets ou que vous devez passer une inspection.

Les systèmes SWER voient les défauts à la terre monophasés différemment des réseaux standards. Ce transformateur est conçu pour prendre 20 fois son courant nominal pendant 2 secondes complètes dans ces conditions de défaut. Lorsqu'il est associé à une protection de ligne standard, il élimine rapidement les défauts et évite les dommages à l'équipement.

Où est-il utilisé ?

Le transformateur monté sur pôle unipolaire SWER est idéal pour une alimentation électrique rurale et distante à faible coût et sur de longues distances :

● Électrification rurale : alimenter des maisons isolées avec un coût de construction de ligne jusqu'à 70 % inférieur à celui des systèmes conventionnels

● Sites distants sans pilote : tours de télécommunications, stations météorologiques, points de surveillance des forêts/incendies, postes frontières

● Agriculture : pompes d'irrigation, systèmes d'élevage, serres et équipements agricoles dispersés

● Camps de construction et miniers : énergie temporaire pour les autoroutes, les chemins de fer et les opérations minières avant l'extension du réseau.

● Îles et installations hors réseau : petites stations balnéaires, postes de gardes forestiers et infrastructures touristiques isolées

Une solution pratique pour les zones où l’extension des réseaux triphasés conventionnels n’est pas rentable.

Pourquoi l'unité GANGBIAN SWER fonctionne mieux ?

Les transformateurs standards rencontrent souvent des difficultés dans les systèmes SWER, ce qui entraîne des contraintes d'isolation, une instabilité de tension et des besoins de maintenance plus élevés.

Le transformateur monté sur pôle unipolaire GANGBIAN SWER est conçu spécifiquement pour le fonctionnement SWER :

● Conception de bobinage et d'isolation spécialement conçue pour les conditions SWER

● Structure de mise à la terre optimisée pour un courant de retour stable

● Amélioration de la stabilité de la tension et de la fiabilité du système

● Problèmes de maintenance réduits et durée de vie plus longue

● Conformité plus facile aux exigences d'inspection

● Conçu pour les applications SWER réelles, non adapté des modèles de transformateurs conventionnels.

Normes mondiales et assurance qualité

Zhejiang Guangbian Electric Power Technology Co., Ltd a construit une base technique solide depuis 2004, passant du statut de fabricant national de transformateurs à celui de fournisseur mondial.

Les principaux avantages comprennent :

● Plus de 20 ans d'expérience en ingénierie de transformateurs

● Équipe d'ingénierie certifiée avec une expertise aux normes internationales

● Système de production multi-ateliers assurant une traçabilité complète des processus

● Amélioration continue de la conception, de l'efficacité et de la conformité en matière de sécurité

● Opérations d'exportation indépendantes créées en 2020

Cela garantit que chaque transformateur unipolaire SWER répond aux attentes mondiales en matière de fiabilité et de sécurité.
