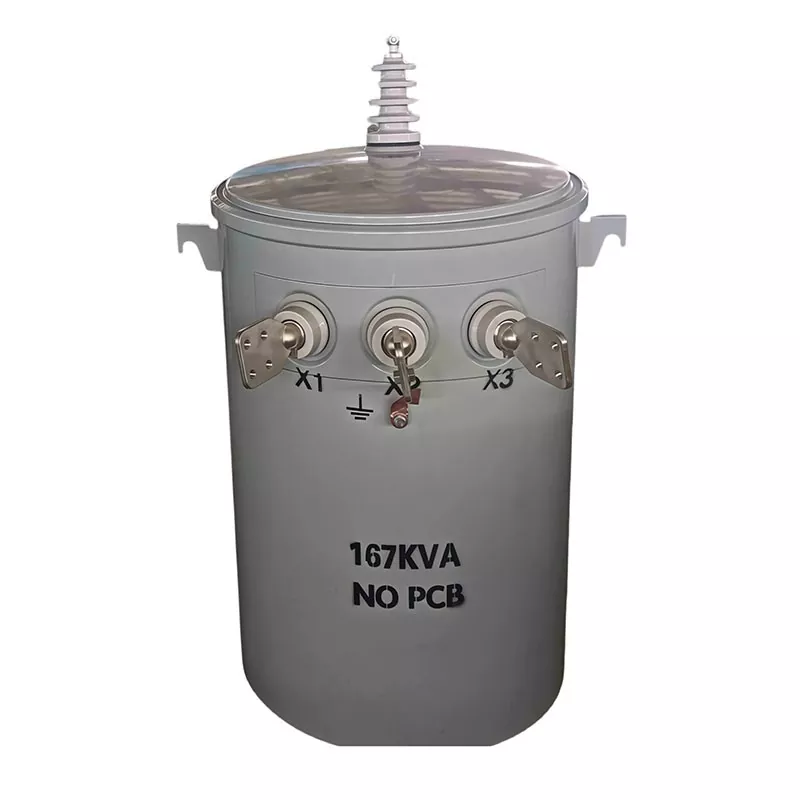

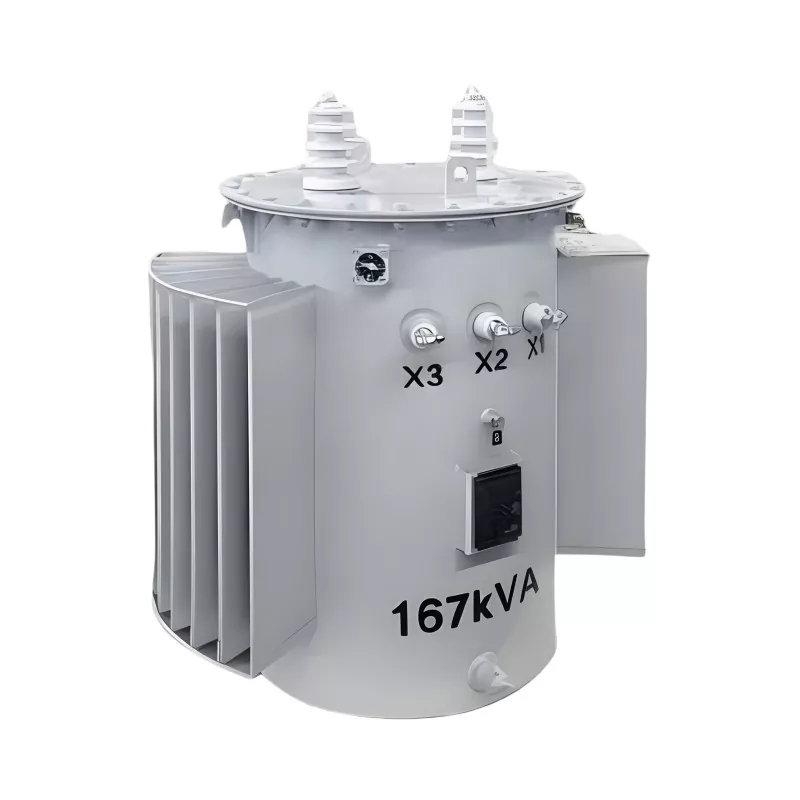

Transformateur monté sur poteau 167KVA

Le transformateur monté sur poteau de 167 kVA est un transformateur de distribution aérien haute performance conçu pour une alimentation électrique extérieure fiable et une conversion de tension dans les réseaux électriques de capacité moyenne. Fabriquée par Guangbian, un fabricant et fournisseur professionnel de transformateurs en Chine, cette unité garantit une distribution d'énergie stable, un fonctionnement à faibles pertes et une longue durée de vie dans des environnements publics et industriels exigeants.

Il est largement utilisé dans les systèmes de distribution d’énergie, les projets d’électrification rurale, les zones industrielles et les infrastructures commerciales, où un transport d’électricité stable et efficace est requis.
Spécifications techniques

Principe de fonctionnement

Le transformateur monté sur poteau de 167 kVA fonctionne sur le principe de l'induction électromagnétique. Lorsqu'un courant alternatif circule dans l'enroulement primaire, il génère un champ magnétique dans le noyau de fer, qui induit une tension plus faible ou plus élevée dans l'enroulement secondaire en fonction des exigences du système.

Cela permet une conversion de tension sûre et efficace pour le transport d’énergie sur de longues distances et la distribution locale, garantissant ainsi un approvisionnement électrique stable aux utilisateurs finaux.

Avantages clés

1. Haute efficacité énergétique

La conception optimisée du noyau réduit considérablement les pertes à vide et en charge, améliorant ainsi l’efficacité énergétique globale.

2. Forte durabilité en extérieur

Conçu pour une installation sur poteau avec une excellente résistance aux intempéries, à l’humidité et à la corrosion.

3. Distribution d'énergie stable

Assure une sortie de tension constante et des performances fiables dans des conditions de charge fluctuantes.

4. Faible coût de maintenance

La structure scellée du réservoir d’huile réduit la fréquence de maintenance et les coûts opérationnels.

5. Hautes performances de sécurité

Équipé d'une conception avancée d'isolation et de protection pour éviter les risques de court-circuit et de surcharge.

6. Longue durée de vie

Le noyau en acier au silicium de haute qualité et les matériaux d'enroulement de qualité supérieure garantissent une durée de vie opérationnelle prolongée.

Comment choisir la bonne capacité ?

Beaucoup de gens pensent : « Nous avons 80 maisons, donc une unité de 80 KVA devrait suffire. » Ce calcul ne fonctionne pas.

La bonne approche : commencer par la demande de pointe de chaque foyer. La climatisation en été, le chauffage en hiver augmenté : une maison pourrait consommer 5 à 8 kW au pire. Quatre-vingts maisons ? Cela représente 400 à 640 kW sur le papier.

Mais voici le problème : vous ne dimensionnez pas un transformateur monophasé uniquement en fonction de la demande de pointe. Les chances que chaque maison atteigne la charge maximale en même temps sont presque nulles. C'est pourquoi nous appliquons un « facteur de demande », généralement compris entre 0,4 et 0,5 pour les zones résidentielles.

Exécutez le calcul de la capacité du transformateur : 80 foyers × facteur de demande de 0,4 à 0,5 = demande réelle de 160 à 320 kW. Une unité de 167 KVA s’intègre bien ici, avec une certaine hauteur libre intégrée.

Vous envisagez de vous agrandir plus tard ? Pensez à agrandir dès le départ : échanger une unité plus tard coûte plus cher que de dimensionner une fois.

Faites correspondre la tension nominale

Votre tension primaire doit correspondre à ce que le réseau local fournit. Dans une grande partie de l'Amérique du Nord, cela signifie 12 470 Grd Y / 7 200 V — 12 470 V entre phases, 7 200 V au neutre.

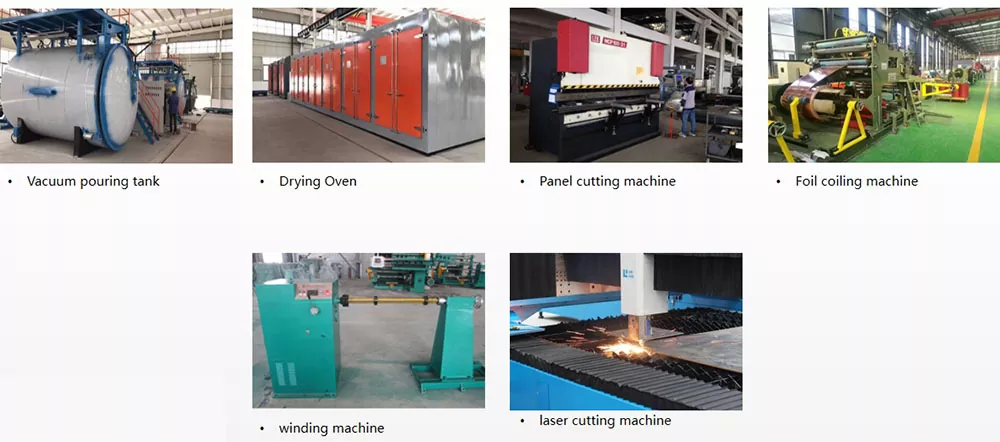

Le transformateur 12 470 V que nous fabriquons dans l'usine chinoise de GUANGBIAN est livré avec cinq positions de prise : +2,5 %, 0 %, -2,5 %, -5 %, -7,5 %. Grid agit-il ? Déplacez le robinet pour maintenir la tension de sortie là où elle devrait être. Cependant, vérifiez à nouveau la tension de votre système local avant de passer une commande.

Le côté secondaire est simple : 120/240 V hors de cette unité. Le pied 240 V gère des tirages plus importants ; 120 V couvre vos lumières et prises murales.

Tenir compte de l’environnement d’installation

L'endroit où vous placez le transformateur change ce dont vous avez besoin :

Altitude : Au-dessus de 1 000 mètres, l’air se raréfie et le refroidissement s’aggrave. Vous devrez déclasser l'unité ou opter pour une conception spéciale à haute altitude.

Plage de température : Chaleur ou froid extrême ? Vérifiez la marge de montée en température. Ce transformateur monophasé de 167 KVA assure le refroidissement ONAN et fonctionne parfaitement de -30°C à 45°C.

Risque de corrosion : Les zones côtières, les sols salins, les zones chimiques – l’air à forte teneur en sel ou en gaz corrosifs nécessitent une meilleure protection. Les bagues en porcelaine émaillée résistent mieux à ces environnements.

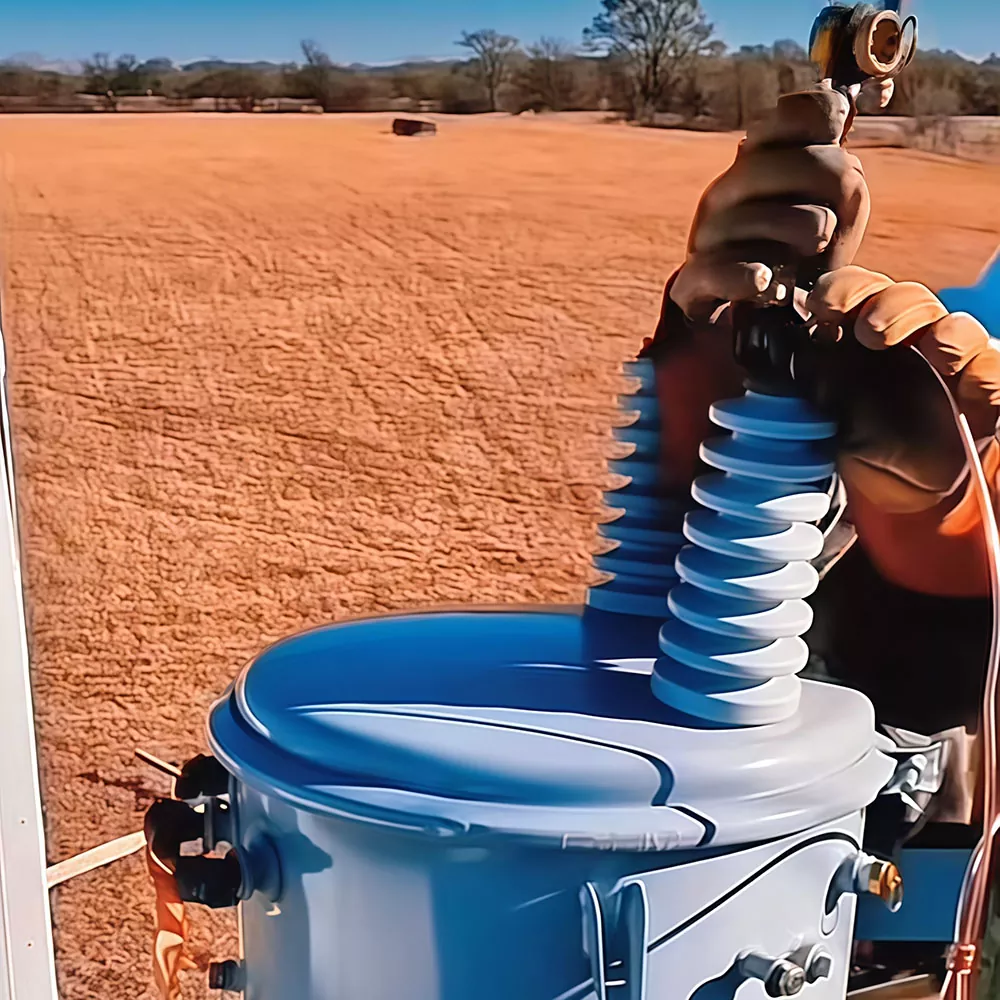

Montage : 167KVA est une unité lourde. Il se place généralement sur une plate-forme avec deux supports (591 mm centre à centre), et non accroché directement à un poteau. Assurez-vous que votre site peut gérer cela.

À propos des normes de certification

De nombreux appels d'offres nécessitent une certification IEEE C57.12 ou ANSI C57.12.20. Ce ne sont pas des extras facultatifs : ce sont des éléments décisifs pour les enchères.

Divulgation complète : GUANGBIAN n'a pas encore certifié nos transformateurs montés sur poteau selon ces normes. Mais voici ce que nous pouvons faire : si votre offre nécessite une certification, nous travaillerons avec vous pour la réaliser. Des commandes plus importantes ? Nous prenons en charge les frais de tests. Des quantités plus petites ? Le client gère le coût des tests. Détails du calendrier et du processus, contactez-nous et demandez.

Nous étiquetons nos spécifications honnêtement. Perte à vide 375 W, perte de charge 1365 W, impédance ≤ 2,5 %. Ce qui est sur la fiche technique est ce que vous obtenez. C'est notre engagement de base.

Faire la bonne sélection demande un certain temps de réflexion, mais ce n’est pas compliqué. Déterminez la capacité, la tension, l’environnement et la certification – les quatre grands – et vous êtes en bonne forme. Des questions en cours de route ? Contactez GUANGBIAN. Nous fabriquons dans notre usine en Chine et offrons une assistance technique gratuite.

FAQ

Q1 : À quoi sert un transformateur monté sur poteau de 167 kVA ?

Il est utilisé pour la distribution d’énergie de moyenne capacité dans les réseaux électriques aériens.

Q2 : Est-il adapté aux projets d’électrification rurale ?

Oui, il est largement utilisé dans les systèmes d’extension de réseau ruraux et éloignés.

Q3 : La tension peut-elle être personnalisée ?

Oui, Guangbian offre une personnalisation complète de la tension primaire et secondaire.

Q4 : Quelle est la durée de vie de ce transformateur ?

Généralement 20 à 30 ans selon les conditions d'exploitation et de maintenance.

Q5 : Supportez-vous les commandes OEM ou en gros ?

Oui, Guangbian est un fournisseur d'usine prenant en charge l'approvisionnement OEM, ODM et en gros.
