Comment un transformateur monté sur poteau de 37,5 KVA peut-il améliorer une distribution d'énergie fiable

Guangbienfournit leTransformateur monté sur poteau 37,5 KVApour les systèmes de distribution aérienne desservant des charges résidentielles, agricoles, commerciales et industrielles légères. Conçu pour un déploiement pratique en extérieur, ce transformateur combine une installation compacte montée sur poteau, des enroulements en cuivre, une isolation à l'huile, une fabrication contrôlée et des tests en usine pour prendre en charge une distribution d'énergie stable de moyenne tension à basse tension.

Un transformateur monté sur poteau de 37,5 KVA est un transformateur de distribution conçu pour réduire l'électricité moyenne tension provenant des lignes aériennes à une tension inférieure adaptée aux utilisateurs finaux. Sa capacité nominale de 37,5 KVA le rend approprié pour les charges électriques relativement modérées où une installation de transformateur compacte et surélevée est préférable. Cet article explique comment fonctionne le transformateur, où il est utilisé, quels facteurs techniques influencent ses performances, comment il est fabriqué et testé, et pourquoi une installation sur poteau peut être pratique pour les réseaux de distribution aériens modernes.

Table des matières

Qu'est-ce qu'un transformateur monté sur poteau de 37,5 KVA ?

Comment fonctionne un transformateur monté sur poteau de 37,5 KVA ?

Où est utilisé un transformateur monté sur poteau de 37,5 KVA ?

Quelles sont les principales fonctionnalités ?

Comment est fabriqué le transformateur ?

Quels tests les acheteurs devraient-ils envisager ?

Pourquoi choisir un transformateur de distribution monté sur poteau ?

Comment les acheteurs doivent-ils sélectionner le bon transformateur ?

Foire aux questions

Conclusion

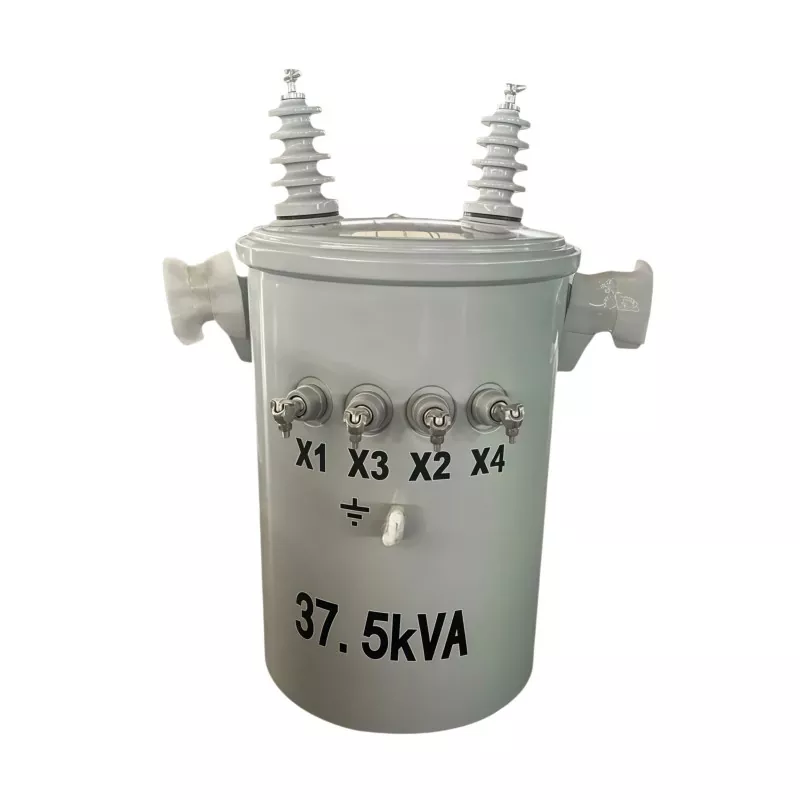

Qu'est-ce qu'un transformateur monté sur poteau de 37,5 KVA ?

Un transformateur monté sur poteau de 37,5 KVA est un dispositif de distribution électrique installé sur un poteau électrique ou une structure de support aérienne comparable. Sa fonction principale est de réduire l'électricité moyenne tension d'une ligne de distribution aérienne à une tension plus basse qui peut être utilisée par les consommateurs résidentiels, agricoles, commerciaux et industriels légers.

La valeur nominale de 37,5 KVA représente la capacité de puissance apparente du transformateur. Dans la planification pratique de la distribution, cette capacité peut convenir aux réseaux à demande modérée où un transformateur plus grand introduirait une capacité inutile tandis qu'une unité plus petite pourrait être surchargée.

La configuration montée sur poteau constitue également une alternative pratique aux équipements montés au sol. Étant donné que le transformateur est surélevé, un espace au sol précieux peut rester disponible pour les routes, les bâtiments, les opérations agricoles ou d'autres infrastructures.

Pour les acheteurs recherchant différentes configurations de transformateurs, les solutions de transformateurs de puissance de Guangbian fournissent des informations supplémentaires sur les options de transformateurs immergés dans l'huile, de type sec et montés sur poteau.

Comment fonctionne un transformateur monté sur poteau de 37,5 KVA ?

Le principe de fonctionnement est basé sur l'induction électromagnétique. Bien que l'équipement soit compact, son fonctionnement dépend des performances coordonnées entre le noyau magnétique, l'enroulement primaire, l'enroulement secondaire, le système d'isolation et le fluide de refroidissement.

1. Entrée moyenne tension

L'énergie électrique provient d'un réseau de distribution aérien et entre dans l'enroulement primaire du transformateur. La configuration exacte des tensions d'entrée et de sortie dépend des exigences du projet et des normes de services publics applicables.

2. Génération de champ magnétique

Le courant alternatif circulant dans l’enroulement primaire crée un champ magnétique changeant dans le noyau du transformateur. L'acier électrique à grains orientés est couramment utilisé dans les noyaux de transformateurs de distribution car ses propriétés magnétiques aident à contrôler les pertes dans le noyau.

3. Transformation de tension

Le champ magnétique changeant induit une tension dans l'enroulement secondaire. Le rapport de spires entre les enroulements primaire et secondaire détermine la relation de transformation de tension, permettant de réduire l'alimentation moyenne tension à une tension inférieure utilisable.

4. Alimentation électrique basse tension

L'électricité transformée est ensuite livrée aux charges connectées via le réseau de distribution basse tension. Un dimensionnement approprié du transformateur permet de maintenir des conditions de fonctionnement acceptables tout en évitant les pertes inutiles de capacité et d’énergie.

Où est utilisé un transformateur monté sur poteau de 37,5 KVA ?

La capacité de 37,5 KVA est particulièrement adaptée aux systèmes de distribution ayant une demande électrique faible à modérée. Les applications typiques incluent :

• Répartition résidentielle :Fourniture de logements, de groupes de logements ruraux et de petites communautés.
• Électrification rurale :Soutenir l'expansion du réseau dans les zones où la distribution aérienne est largement utilisée.
• Installations agricoles :Fournir de l’énergie aux pompes d’irrigation, aux bâtiments agricoles, aux installations d’élevage et aux équipements de serre.
• Petits bâtiments commerciaux :Soutenir les magasins, bureaux, ateliers, installations de stockage et locaux similaires.
• Charges industrielles légères :Fournir des installations de transformation et des ateliers de maintenance plus petits avec une demande modérée.
• Projets temporaires :Fournir une distribution électrique extérieure pour certaines applications de construction ou d’ingénierie.

Avant de spécifier un transformateur, les ingénieurs doivent calculer la demande de charge réelle et attendue plutôt que de sélectionner l'équipement uniquement en fonction de la capacité nominale.

Quelles sont les principales caractéristiques d'un transformateur monté sur poteau de 37,5 KVA ?

Plusieurs caractéristiques de construction et de performance influencent l'adéquation d'un transformateur monté sur poteau pour un projet de distribution extérieure.

Pour les équipes d'approvisionnement, ces caractéristiques doivent être évaluées ainsi que le rapport de tension requis, la fréquence, la configuration des phases, le niveau d'isolation, les conditions environnementales, les normes applicables et les spécifications des services publics.

Comment est fabriqué le transformateur ?

La qualité de fabrication est directement liée à la fiabilité du transformateur. Pour une unité montée sur poteau de 37,5 KVA, le processus de production implique plusieurs étapes contrôlées plutôt que le simple assemblage d'un réservoir, d'un noyau et d'enroulements.

Fabrication du noyau

Le noyau est fabriqué à partir de tôles d'acier électrique découpées à des dimensions contrôlées et assemblées dans un circuit magnétique. Un empilage, une disposition des joints, un état de surface et une pression de serrage appropriés aident à contrôler les pertes magnétiques et la stabilité mécanique.

Enroulement de précision

L'étape de bobinage détermine des caractéristiques électriques et mécaniques importantes. Les informations produit de Guangbian spécifient des enroulements en cuivre pur pour son unité 37,5 KVA. La taille du conducteur, le nombre de tours, la tension des enroulements, la disposition des couches et le système d'isolation doivent tous être soigneusement contrôlés.

Après le bobinage, l'imprégnation sous vide peut aider le matériau isolant à pénétrer dans les espaces de la bobine et à améliorer la fixation mécanique, les performances diélectriques et le transfert de chaleur.

Assemblage du noyau et de la bobine

Les bobines finies sont assemblées avec le noyau du transformateur, les composants d'isolation et les connexions électriques. Des espaces appropriés entre les composants sous tension sont essentiels pour les performances d’isolation et un fonctionnement sûr.

Assemblage du réservoir

La partie active est installée à l’intérieur de la cuve du transformateur et immergée dans de l’huile isolante. L'huile sert à la fois d'isolant électrique et de fluide de refroidissement. Les informations de fabrication publiées par Guangbian indiquent que l'huile minérale isolante est déshydratée et dégazée avant le remplissage, tandis que l'intégrité des soudures du réservoir est inspectée.

Quels tests les acheteurs devraient-ils envisager ?

Les tests en usine constituent une partie importante de l'achat d'un transformateur, car les performances électriques ne peuvent pas être évaluées de manière fiable à partir de la seule apparence. Selon les informations produit publiées par Guangbian, son unité de 37,5 KVA est soumise à plusieurs tests avant expédition.

• Tests à vide :Vérifie le courant et les pertes liés au noyau dans des conditions à vide.
• Test de charge :Évalue les pertes de charge et les performances d’échauffement dans des conditions de fonctionnement nominales.
• Test de tension de tenue :Vérifie la capacité d’isolation par rapport aux tensions d’essai à fréquence industrielle spécifiées.
• Test de tension d'impulsion :Aide à évaluer la capacité du système d’isolation à résister aux conditions de surtension transitoire.
• Test d’huile isolante :Évalue des propriétés telles que la tension de claquage et les caractéristiques liées à l'humidité.
• Mesure de résistance CC :Aide à identifier les anomalies dans la résistance des enroulements et les connexions électriques.

Pour l'approvisionnement du projet, les acheteurs doivent demander le rapport de test applicable et confirmer que les exigences de test correspondent aux normes du pays de destination et aux spécifications techniques du service public local.

Pourquoi choisir un transformateur de distribution monté sur poteau ?

Les transformateurs montés sur poteau sont particulièrement pratiques lorsque le réseau de distribution repose déjà sur des conducteurs aériens. Leur configuration élevée peut offrir plusieurs avantages en matière d’ingénierie et d’infrastructure.

• Utilisation efficace de l'espace :Le transformateur ne nécessite pas une grande surface d'installation au niveau du sol.
• Compatibilité avec les réseaux aériens :La configuration se connecte naturellement aux lignes aériennes de distribution.
• Exigences civiles réduites :Par rapport à certaines installations au sol, moins de structures au sol dédiées peuvent être nécessaires.
• Déploiement rural pratique :La configuration convient à l'extension des réseaux de distribution à travers des communautés dispersées.
• Aptitude à l'extérieur :La construction résistante aux intempéries supporte les conditions de fonctionnement exposées.
• Entretien accessible :Le personnel des services publics peut inspecter et entretenir l'équipement en suivant les procédures de sécurité appropriées.

Cependant, l'installation doit toujours être conforme aux codes électriques locaux, aux exigences de charge des poteaux, aux dégagements, aux règles de mise à la terre, aux exigences de protection et aux procédures des services publics. La sélection du transformateur doit donc être intégrée dans la conception globale de la distribution plutôt que traitée comme une décision d'achat isolée.

Comment les acheteurs doivent-ils sélectionner le bon transformateur ?

Choisir un transformateur de 37,5 KVA implique bien plus que la simple confirmation du numéro KVA. Les ingénieurs en approvisionnement doivent examiner toutes les exigences électriques et environnementales avant de passer une commande.

1. Confirmez le chargement :Calculez la demande actuelle et une croissance future raisonnable.
2. Confirmez les exigences de tension :Préciser les tensions primaires et secondaires selon le système de distribution.
3. Vérifiez la configuration des phases :Déterminez si le projet nécessite un équipement monophasé ou triphasé.
4. Fréquence de révision :Confirmez la compatibilité avec la fréquence du réseau électrique local.
5. Évaluer les conditions d’installation :Tenez compte de la température ambiante, de l’altitude, de l’humidité, de la pollution, du vent et de l’exposition.
6. Vérifiez les exigences de protection :Coordonnez les fusibles, la protection contre les surtensions, la mise à la terre et autres équipements de protection.
7. Demander de la documentation technique :Examiner les dessins, les informations sur la plaque signalétique, les rapports de test et les normes applicables.
8. Évaluer la capacité du fournisseur :Tenez compte de l'expérience en fabrication, des procédures d'inspection, de la traçabilité, de la capacité de livraison et du support après-vente.

Un fournisseur de transformateurs fiable doit être en mesure de discuter de ces paramètres avant la production afin que la configuration finale corresponde au projet réel plutôt que de s'appuyer sur une spécification générique.

Foire aux questions

Que signifie 37,5KVA sur un transformateur ?

37,5 KVA est la capacité de puissance apparente nominale du transformateur. Il indique la capacité de charge électrique dans les conditions de fonctionnement spécifiées et doit être pris en compte avec la tension, le facteur de puissance, les conditions ambiantes et les exigences de conception applicables.

Où peut-on installer un transformateur sur poteau de 37,5 KVA ?

Il peut être utilisé dans des systèmes de distribution aérienne adaptés desservant les communautés résidentielles, les zones rurales, les fermes, les petites installations commerciales, les sites industriels légers et certains projets électriques temporaires.

Pourquoi les enroulements en cuivre sont-ils importants ?

Le cuivre offre une conductivité électrique élevée et de bonnes caractéristiques mécaniques pour les enroulements des transformateurs. Un dimensionnement approprié des conducteurs et une tension d'enroulement contrôlée sont également essentiels, de sorte que le matériau d'enroulement ne doit pas être évalué indépendamment de la conception complète de l'enroulement.

Un transformateur monté sur poteau est-il adapté à chaque projet ?

Non. L'adéquation dépend des exigences de charge, des niveaux de tension, de la configuration du réseau, de l'environnement d'installation, des normes des services publics, de la capacité de charge des poteaux, des dégagements de sécurité et des réglementations électriques locales. Un ingénieur électricien qualifié doit confirmer les spécifications finales.

Que dois-je demander à un fabricant de transformateur ?

Les acheteurs devraient envisager de demander des dessins techniques, les données de la plaque signalétique, la documentation des tests de routine, les normes applicables, les informations d'installation, les conditions de garantie, les détails de l'emballage et les spécifications de livraison. Pour l’approvisionnement d’un projet, la traçabilité et les tests documentés en usine peuvent également être précieux.

Conclusion

Un transformateur monté sur poteau de 37,5 KVA constitue un moyen pratique de réduire l'électricité moyenne tension pour les applications de distribution à charge modérée tout en utilisant efficacement l'infrastructure aérienne. Ses performances dépendent du système d'ingénierie complet, y compris la construction du noyau, la qualité de l'enroulement en cuivre, l'isolation, le refroidissement, l'intégrité du réservoir, les tests en usine et l'installation correcte. Guangbian fabrique des transformateurs montés sur poteau en Chine et soutient les acheteurs mondiaux avec des solutions d'approvisionnement et de transformateurs directs en usine. Si vous planifiez un projet d'électrification rurale, un système de distribution de services publics, un réseau électrique agricole ou une application commerciale,Contactez-nouspour discuter de la tension requise, de la capacité, des conditions d'installation, des exigences de test et de la solution de transformateur personnalisée pour votre projet.
