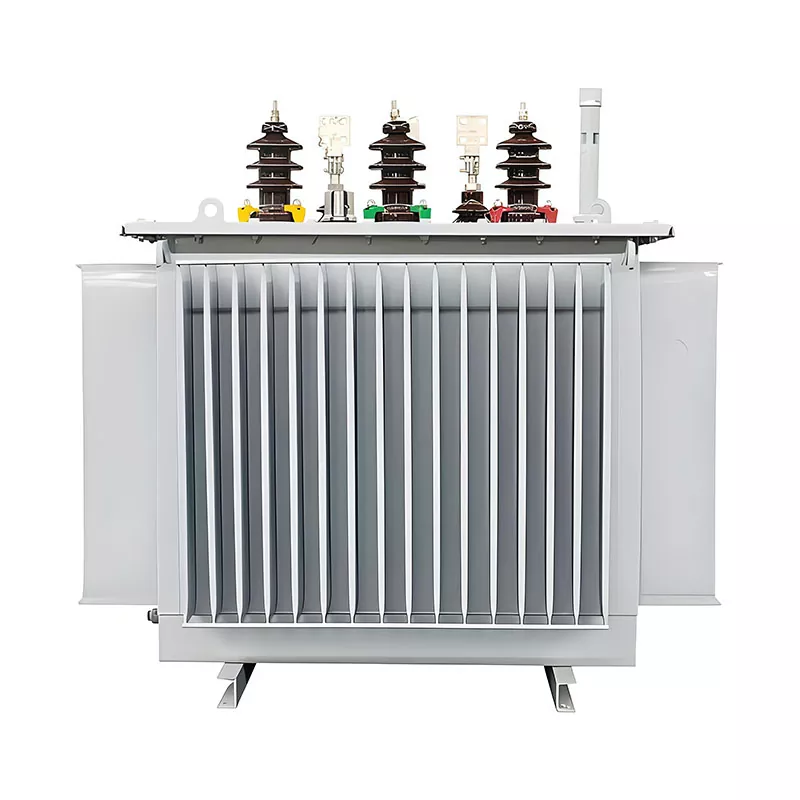

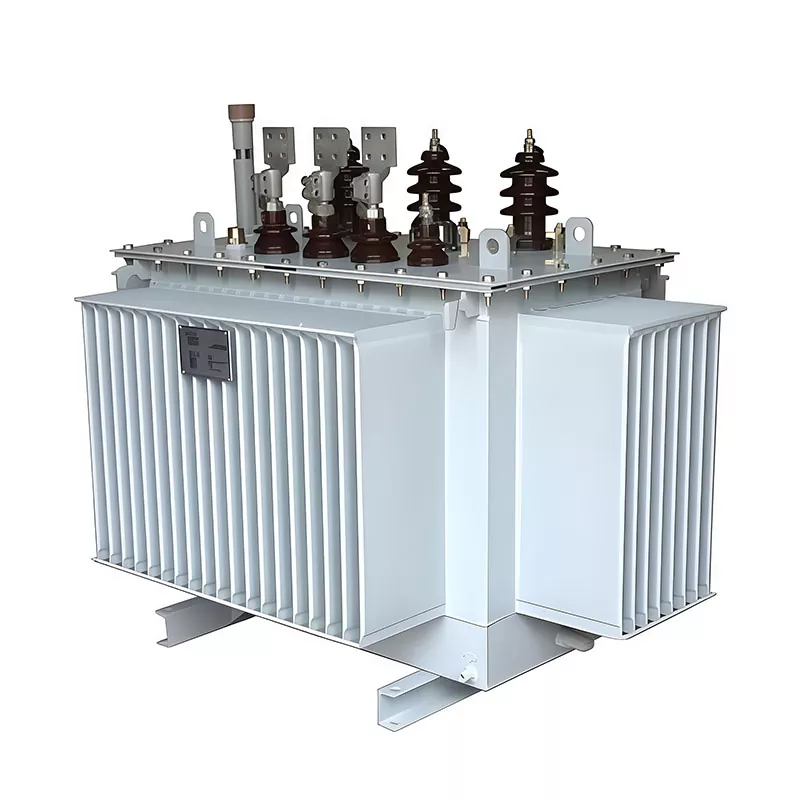

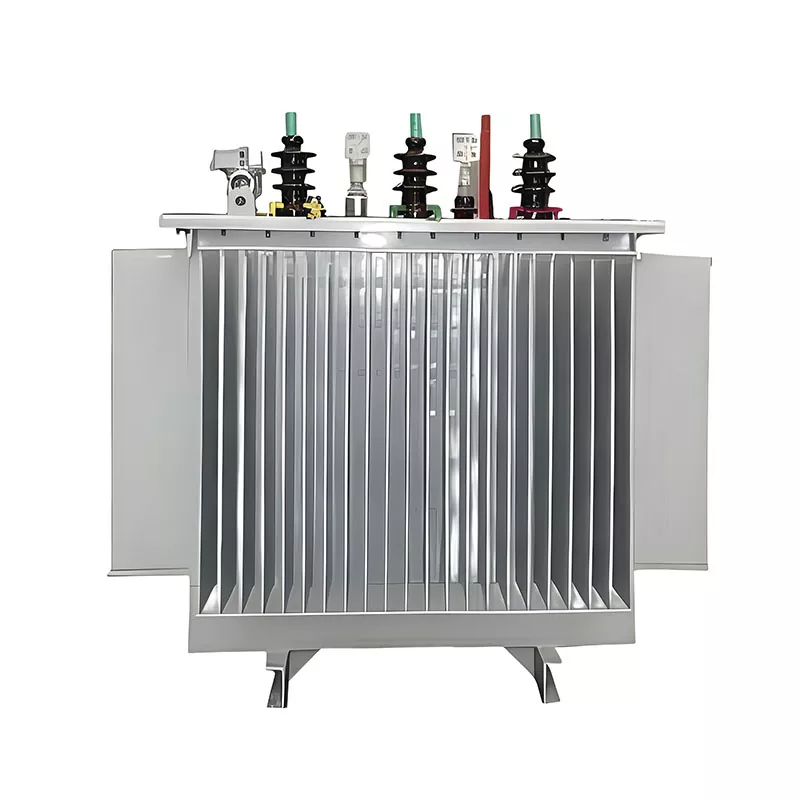

Transformateur immergé dans l'huile 75KVA

Le transformateur immergé dans l'huile de 75 kVA est une solution abaisseur flexible avec des tensions primaires de 6 kV à 35 kV et des sorties secondaires telles que 400 V ou 480 V, personnalisées pour répondre aux différentes exigences du réseau. Il prend en charge les systèmes 50 Hz et 60 Hz, ce qui le rend adapté aux projets multi-marchés.

À l'usine de Guangbian, les unités sont généralement conçues avec des groupes vectoriels Dyn11 ou Yyn0 en fonction des conditions de charge, le Dyn11 étant préféré pour les charges mixtes ou monophasées. L'impédance est généralement comprise entre 4,5 % et 6 %, équilibrant la protection contre les pannes et l'efficacité de fonctionnement pour une distribution d'énergie stable dans les applications industrielles et utilitaires.

Détails de construction qui affectent les performances

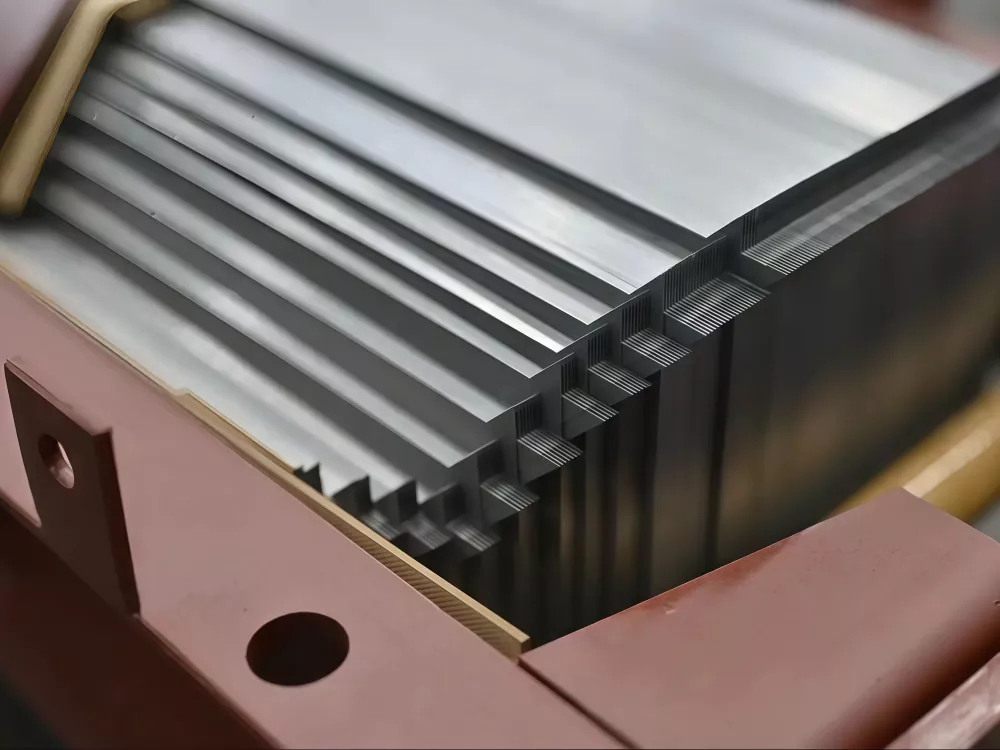

Les performances d'un transformateur immergé dans l'huile de 75 kVA dépendent principalement des détails de construction clés. Il utilise un noyau en acier au silicium laminé à froid pour des performances magnétiques stables, tandis que les enroulements peuvent être en cuivre ou en aluminium en fonction des exigences de coût et d'efficacité.

Les enroulements en cuivre offrent une conductivité supérieure et résistent mieux à la fatigue thermique sur des milliers de cycles de charge. Les bobinages en aluminium, en revanche, trouvent toujours leur place dans des projets sensibles aux coûts. Dans l'usine de production de GUANGBIAN en Chine, nous avons fourni les deux configurations et, lorsqu'ils sont correctement dimensionnés pour l'application, l'un ou l'autre matériau peut facilement dépasser une durée de vie de 20 ans.

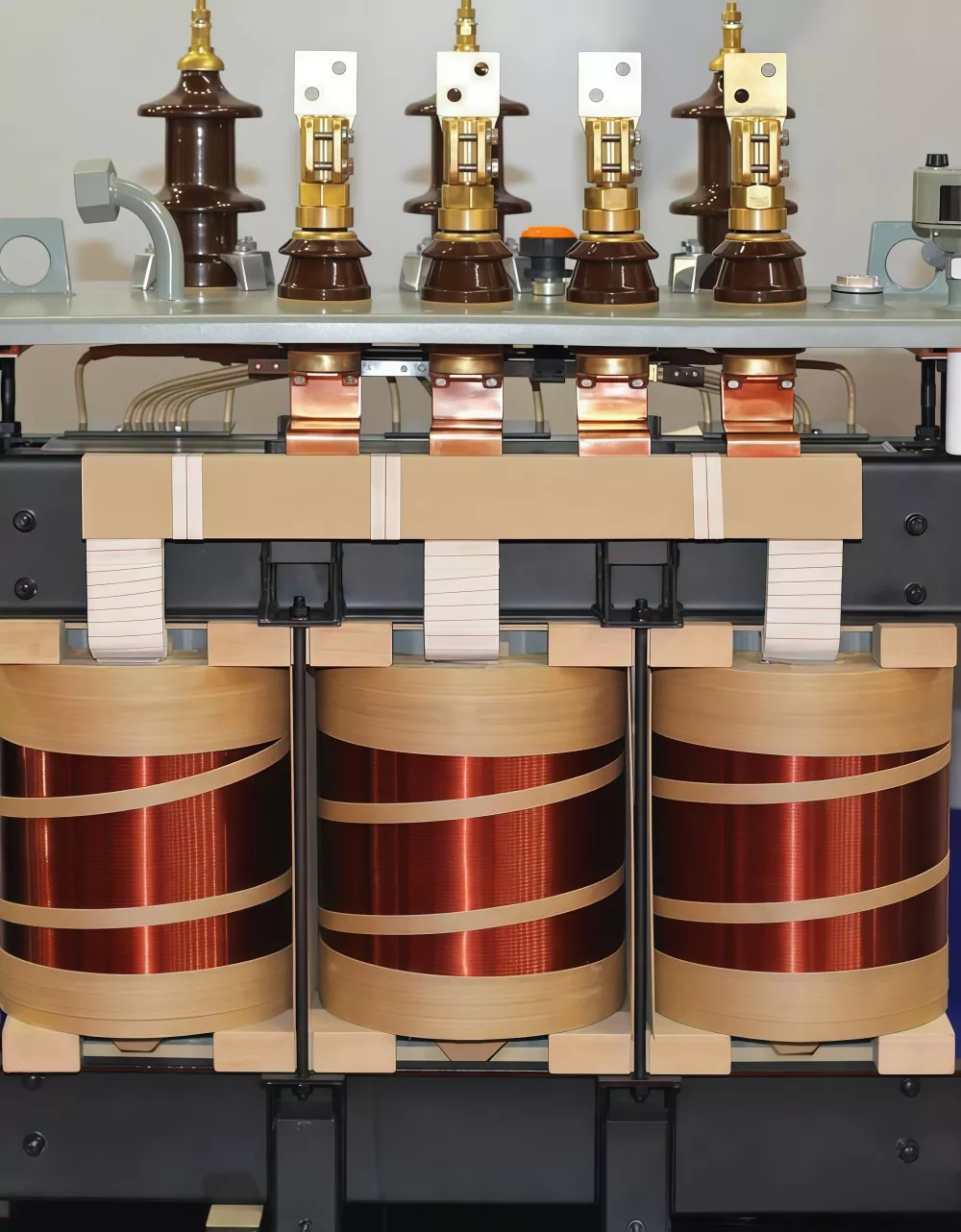

Dans l'usine de Guangbian, les enroulements en cuivre sont couramment utilisés pour une conductivité plus élevée et une meilleure durabilité thermique, l'aluminium étant également disponible pour les projets économiques. Des structures d'enroulement cylindriques multicouches sont appliquées pour améliorer la résistance aux courts-circuits et la stabilité mécanique.

L'imprégnation d'huile sous vide est utilisée pour éliminer les espaces d'air dans le système d'isolation, contribuant ainsi à réduire les décharges partielles et à prolonger la durée de vie. Ces choix de conception garantissent une fiabilité à long terme et un fonctionnement stable dans des conditions de charge industrielle.

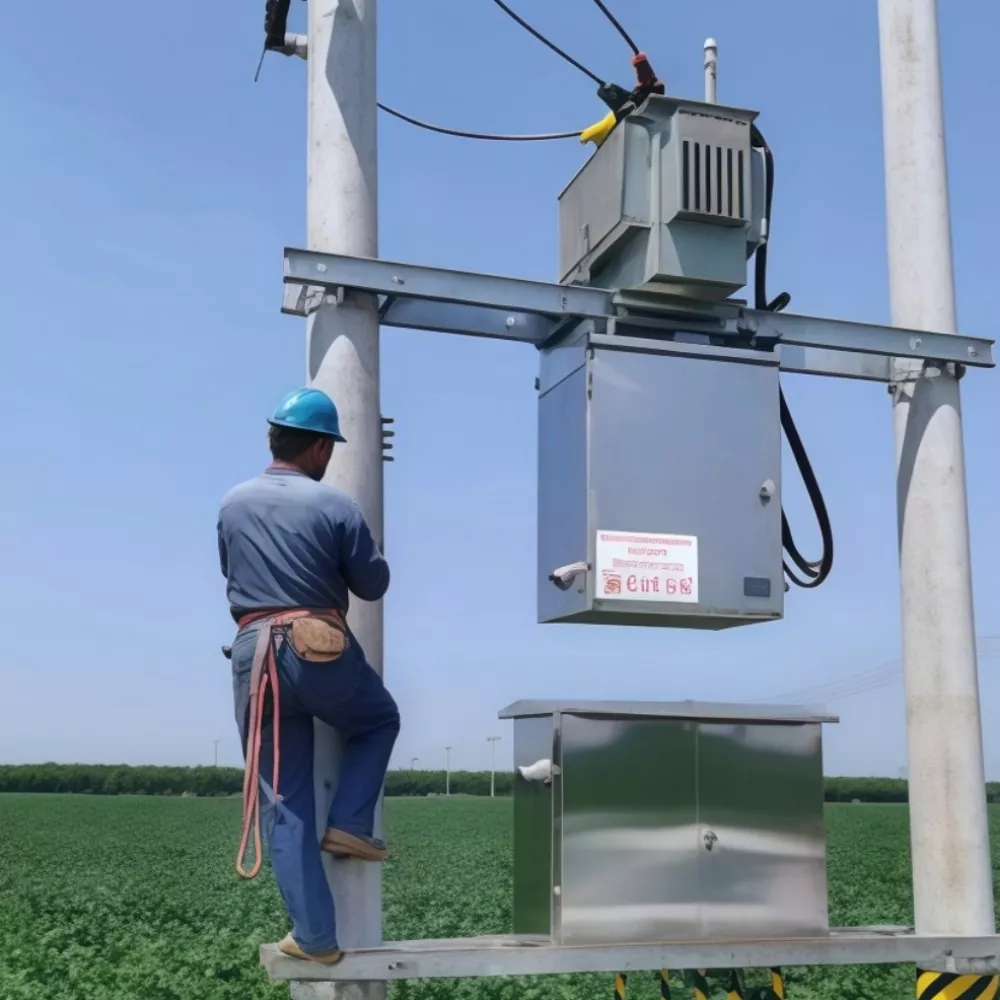

Notes d'installation pour le transformateur immergé dans l'huile de 75 kVA

Une installation correcte affecte directement les performances et la fiabilité à long terme. Les points clés comprennent :

Nivellement des fondations :Maintenez la base d'installation dans une tolérance de 2 mm pour éviter les vibrations, les bruits anormaux et les contraintes sur les joints qui peuvent entraîner des fuites d'huile au fil du temps.

Contrôle du niveau d'huile :Vérifiez le niveau d'huile dans des conditions de température ambiante réelles, et pas seulement lors des lectures initiales de déballage, pour éviter un fonctionnement à faible niveau d'huile et des risques de surchauffe.

Emplacement stable :Assurez-vous que l'unité est fermement fixée pour réduire les contraintes mécaniques pendant le fonctionnement et les conditions de court-circuit.

Inspection avant mise sous tension :Confirmez toutes les bornes, joints et conditions d’isolation avant la mise en service pour garantir un démarrage en toute sécurité.

Selon les pratiques standard de l'usine de Guangbian, ces contrôles d'installation sont mis en avant pour garantir que chaque transformateur de 75 kVA fonctionne de manière sûre et cohérente dans les applications sur le terrain.

Points pratiques

Aucune description de catalogue ne capture tout ce qui mérite d'être connu. Quelques points pratiques qui ont tendance à revenir après la commande est placé :

Délais d'expédition  La plupart des unités sont expédiées depuis Shanghai. Pour les destinations d’Asie du Sud-Est, comptez 2 à 3 semaines de port à port. Moyen-Orient et l'Afrique durent plus longtemps : 4 à 5 semaines une fois que vous tenez compte du traitement des documents. Intégrer cela dans votre projet le calendrier évite les brouillages de dernière minute.

Emballage d'exportation. Nous utilisons des caisses en bois conformes à la NIMP 15 comme pratique standard dans notre usine de GUANGBIAN en Chine. Cela couvre le majorité des exigences de destination. Mais si votre projet se situe dans un pays où les règles phytosanitaires sont plus strictes protocoles - l'Australie et la Nouvelle-Zélande viennent à l'esprit - informez-nous à l'avance afin que la documentation corresponde à l'inspection normes auxquelles vous serez confronté à la douane.

Demandes de service courantes. Les demandes après-vente auxquelles nous répondons le plus souvent ? Problèmes de connexion externe et écarts de niveau d’huile. Ni l'un ni l'autre a tendance à être catastrophique – les inspections de routine les détectent généralement tôt. Néanmoins, avoir une routine de maintenance en place dès le premier jour, on évite que de petites observations ne se transforment en temps d'arrêt imprévus.

Lorsque vous achetez un transformateur 75 KVA auprès d'un fabricant étranger, ces détails opérationnels sont importants. autant que les spécifications techniques. Le bon partenaire usine les anticipe plutôt que de vous laisser découvrir les par vous-même.

Questions à poser avant de vous engager

Avant que la fiche technique ne devienne un bon de commande, quelques considérations tendent à distinguer les projets fluides des projets problématiques. ceux-là :

Niveau de défaut au point d'installation. Votre service public local peut vous fournir ce chiffre. C'est important car la résistance aux courts-circuits du transformateur doit correspondre – ou dépasser – à ce que la grille peut lui apporter lors d'un événement de faute.

Croissance de charge prévue et objectifs d’efficacité. Quelles sont vos pertes de charge et pertes à vide prévues ? Construire une marge raisonnable dès le départ coûte souvent C’est moins que de remplacer une unité sous-dimensionnée dans deux ans.

Réalités des délais. Pour un transformateur immergé dans l'huile standard de 75 KVA, la production dans notre usine de GANGBIAN en Chine s'étend généralement sur 2-3 semaines à compter de la confirmation de la commande. Cela suppose des spécifications simples. Une fois que vous avez commencé à superposer des éléments personnalisés valeurs d'impédance, groupes de vecteurs non standard ou équipements de surveillance supplémentaires, la chronologie s'étire. Tenez compte de cela dans votre calendrier d’approvisionnement.

Le bon fabricant ne se contente pas de vous remettre un devis : il vous aide à poser les questions qui évitent les surprises après l'achat. les équipements atterrissent sur place.

Notre usine

Atelier de tôlerie

Atelier de bobinage de feuilles

Atelier de bobinage

Atelier four de bobinage

Atelier d'assemblage de transformateurs

Atelier de mise en service des transformateurs

FAQ

Q1 : À quoi sert un transformateur de 75 kVA ?

Il est utilisé pour abaisser l'électricité moyenne tension à des niveaux basse tension utilisables pour les applications industrielles et commerciales.

Q2 : Peut-il prendre en charge les systèmes 50 Hz et 60 Hz ?

Oui, il peut être conçu pour l’une ou l’autre fréquence en fonction des exigences du projet.

Q3 : Quelle est la durée de vie d’un transformateur immergé dans l’huile ?

Généralement plus de 20 ans avec une installation et un entretien appropriés.

Q4 : Quelle est la différence entre les enroulements en cuivre et en aluminium ?

Le cuivre offre une meilleure conductivité et durabilité, tandis que l'aluminium est plus rentable.
