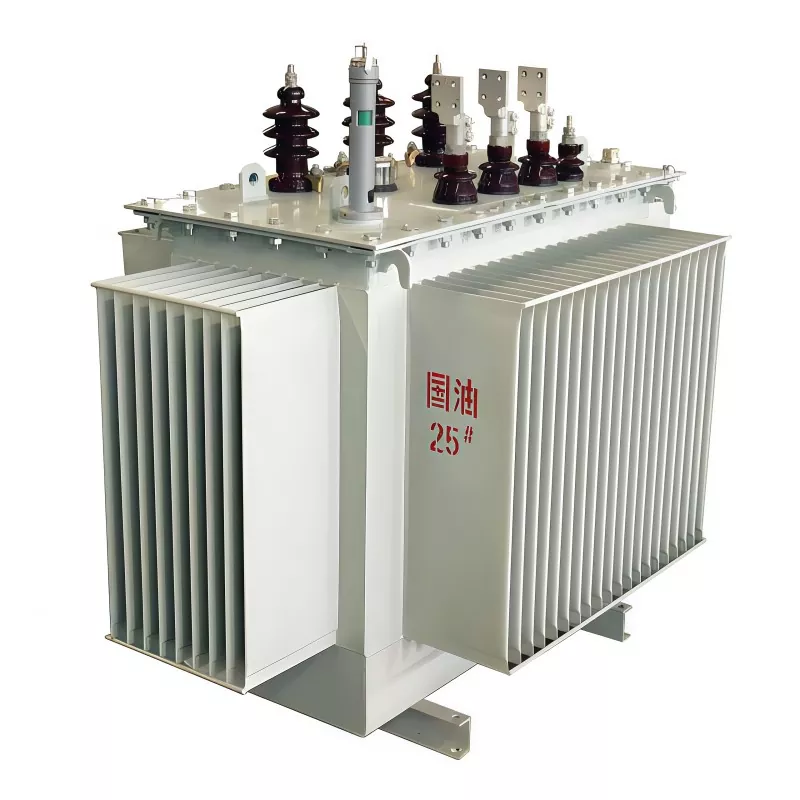

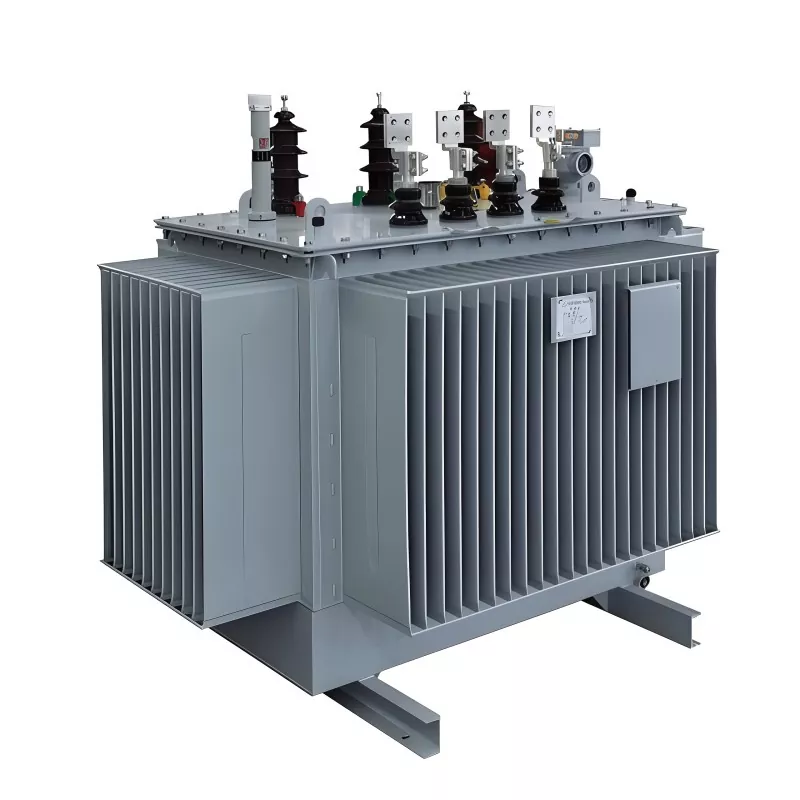

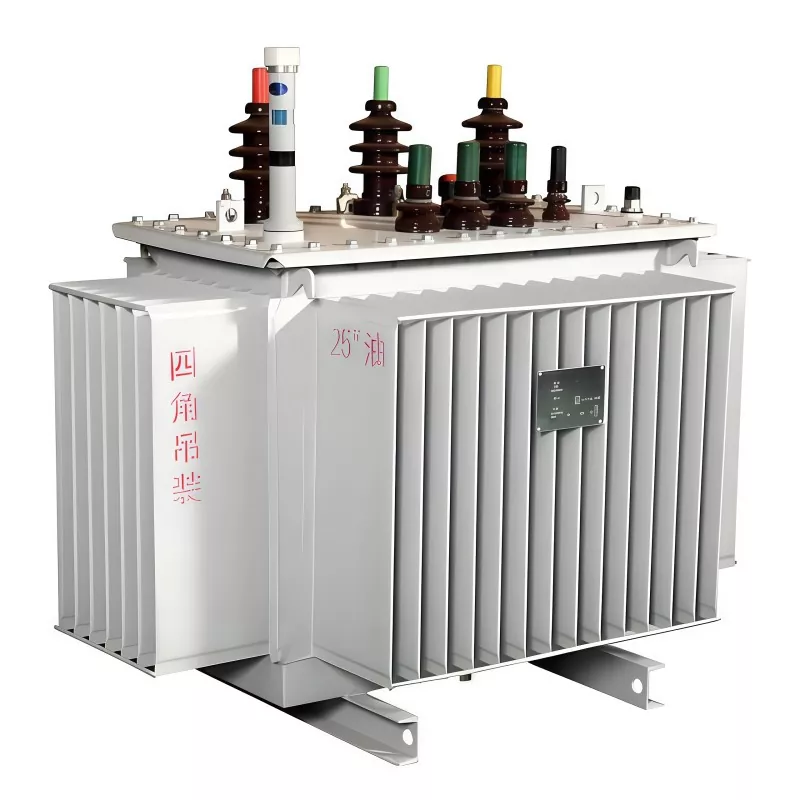

Transformateur immergé dans l'huile 630KVA 6KV

GUANGBIAN, en tant que fournisseur chinois de transformateurs de puissance, a développé ce transformateur immergé dans l'huile de 630 KVA 6 KV basé sur les transformateurs immergés dans l'huile de la série TM au Turkménistan, avec des améliorations apportées pour un remplacement complet. Il fournissait autrefois une alimentation électrique efficace et économe en énergie aux installations de production de gaz naturel au Turkménistan.

Qu'est-ce qu'un transformateur immergé dans l'huile 630KVA 6KV ?

Un transformateur immergé dans l'huile 630KVA 6KV est un transformateur de distribution moyenne tension qui utilise de l'huile minérale isolante pour le refroidissement et l'isolation.

Il convertit la tension primaire de 6 KV en sortie basse tension telle que 400 V, 415 V, 433 V ou en tensions personnalisées pour la consommation électrique industrielle et commerciale.

L'huile isolante améliore non seulement l'efficacité de la dissipation thermique, mais améliore également la résistance de l'isolation, aidant ainsi le transformateur à maintenir des performances stables dans des conditions de fonctionnement à long terme et sous forte charge.

Structure de base du transformateur

Noyau de transformateur

Le noyau du transformateur est fabriqué à partir de tôles d'acier au silicium CRGO de haute qualité avec une construction en escalier pour minimiser les fuites de flux magnétique et réduire les pertes d'énergie.

Enroulements de transformateur

Les enroulements utilisent des conducteurs en cuivre sans oxygène avec un traitement d'isolation multicouche pour améliorer la conductivité électrique et résister aux chocs de court-circuit.

Réservoir d'huile

Le réservoir d'huile ondulé améliore les performances de dissipation thermique tout en compensant l'expansion et la contraction de l'huile causées par les changements de température.

Huile d'isolation

L'huile de transformateur de qualité supérieure assure à la fois des fonctions d'isolation et de refroidissement, contribuant ainsi à maintenir un fonctionnement sûr et stable.

Document technique

Environnement opérationnel

Conditions de température :

Température ambiante de fonctionnement à long terme : -25 ℃ ~ +40 ℃.

Température ambiante de fonctionnement maximale : ne dépassant pas +50 ℃.

Température de stockage et de transport :

 -40 ℃ ~ +60 ℃.

Conditions d'humidité :

Humidité relative : ≤95 % à 25 ℃

Exigences d'altitude :

Plage d'adaptation d'altitude nominale : ≤ 1 000 mètres

Processus de fabrication

Le transformateur immergé dans l'huile 630KVA 6KV est soumis à des procédures de contrôle de qualité strictes :

● Découpe de noyaux d'acier au silicium

● Production de bobines

● Traitement de séchage sous vide

● Assemblage du noyau

● Remplissage d'huile sous vide

● Tests électriques

● Inspection d'usine

● Emballage et expédition

Chaque transformateur est testé avant livraison pour garantir un fonctionnement fiable et une conformité aux normes internationales.

Notre usine

Atelier de tôlerie

Atelier de bobinage de feuilles

Atelier de bobinage

Atelier four de bobinage

Atelier d'assemblage de transformateurs

Atelier de mise en service des transformateurs

Conseils d'entretien

Pour prolonger la durée de vie du transformateur, un entretien régulier est recommandé :

Vérifier régulièrement le niveau d'huile

Surveiller la température de fonctionnement

Testez périodiquement la résistance d’isolement

Inspecter les bagues et les bornes

Remplacer l'huile de transformateur vieillissante si nécessaire

Nettoyer la poussière et les contaminants externes

Une maintenance appropriée peut améliorer considérablement la fiabilité du transformateur et réduire les temps d’arrêt.

Pourquoi choisir un transformateur immergé dans l'huile ?

FAQ

1. Quelle est l'application principale d'un transformateur immergé dans l'huile 630KVA 6KV ?

Ce transformateur est largement utilisé dans les systèmes de distribution moyenne tension 6KV pour abaisser la tension à 400V/415V/433V pour les installations industrielles, les bâtiments commerciaux, les opérations minières, les sous-stations et les projets d'infrastructure.

2. Quelle capacité de charge un transformateur de 630 KVA peut-il supporter ?

Un transformateur de 630 KVA prend généralement en charge environ 500 kW de charge (sur la base d'un facteur de puissance de 0,8). Il convient aux usines de taille moyenne, aux ateliers de production et aux systèmes régionaux de distribution d'énergie.

3. Le transformateur peut-il fonctionner à pleine charge en continu ?

Il peut fonctionner à pleine charge, mais une charge continue à 100 % n'est pas recommandée. La plage de fonctionnement optimale est de 70 à 85 % de charge pour garantir une durée de vie plus longue et une contrainte thermique moindre.

4.Le transformateur peut-il gérer des conditions de surcharge ?

Il peut tolérer des surcharges à court terme, mais un fonctionnement en surcharge à long terme n'est pas recommandé, car cela peut réduire la durée de vie de l'isolation et augmenter l'augmentation de la température.

5.Est-il adapté aux projets d’énergie renouvelable ?

Oui. Il est largement utilisé dans :

● Centrales solaires

● Systèmes d'énergie éolienne

● Systèmes de stockage d'énergie (BESS)

● Applications d'intégration au réseau

6.Pourquoi les transformateurs immergés dans l’huile sont-ils largement utilisés dans les systèmes industriels ?

Parce qu'ils proposent :

● Meilleure dissipation thermique

● Capacité de surcharge plus élevée

● Coût initial réduit

● Durée de vie opérationnelle plus longue

 ce qui les rend idéaux pour les systèmes de distribution d'énergie industrielle continue.
