Comment un transformateur d'isolement de type sec de 150 KVA peut-il améliorer la distribution d'énergie sûre et flexible

Résumé de l'article :Un transformateur correctement sélectionné peut faire une différence majeure en termes de sécurité de la distribution électrique, de conversion de tension, de compatibilité des équipements et de fiabilité du site. LeTransformateur d'isolement de type sec 150KVAdepuisGUANGBIENest conçu pour les applications nécessitant une isolation électrique et une distribution basse tension, avec une entrée 480 V, une sortie 400 V triphasée et 230 V monophasée, des enroulements entièrement en cuivre, une connexion Delta-Star, un boîtier en acier inoxydable IP43, un refroidissement automatique par ventilateur et une protection MCCB. Cet article explique sa configuration, ses principes de fonctionnement, ses scénarios d'application, ses considérations techniques et ses facteurs de sélection pour les projets industriels et de construction.

Table des matières

1. Qu'est-ce qu'un transformateur d'isolement de type sec de 150 KVA ?
2. Quelles sont les principales spécifications techniques ?
3. Quels sont les avantages de ce transformateur ?
4. Où peut-il être utilisé ?
5. Comment sélectionner la bonne configuration ?
6. Comment se compare-t-il aux autres options de transformateur ?
7. Comment est-il fabriqué et testé ?
8. Foire aux questions
9. Besoin d'une solution de transformateur personnalisée ?

Qu'est-ce qu'un transformateur d'isolement de type sec de 150 KVA ?

Un transformateur d'isolement de type sec de 150 KVA est un transformateur triphasé conçu pour fournir une isolation électrique tout en convertissant la puissance entrante en un niveau de distribution basse tension requis. Contrairement aux transformateurs immergés dans l'huile, les conceptions de type sec utilisent une isolation solide et des systèmes de refroidissement à base d'air plutôt qu'une huile isolante, ce qui les rend particulièrement adaptés aux installations intérieures et à certains environnements industriels ou de construction.

La configuration GUANGBIAN utilise unEntrée de tension de ligne 480 Vet fournitSortie 400 V triphasé et 230 V monophasé. Sa connexion d'enroulement Delta-Star (Δ-Y) permet au côté secondaire de fournir un point neutre pour la distribution monophasée tout en supportant des charges triphasées.

Avec une capacité nominale de 150 kVA, le transformateur peut alimenter un mélange de machines et de charges électriques auxiliaires lorsque la demande réelle du site, le courant de démarrage, le facteur de puissance, le facteur de charge et le fonctionnement simultané ont été correctement calculés.

Quelles sont les principales spécifications techniques ?

Comprendre la configuration électrique avant d'acheter un transformateur est essentiel car la tension, la fréquence, la disposition des phases, la protection du boîtier, le matériau de l'enroulement et la méthode de refroidissement influencent tous la compatibilité du système.

Cette configuration est particulièrement pratique lorsqu'une source d'alimentation doit prendre en charge à la fois des machines triphasées et des équipements auxiliaires monophasés. Cependant, la capacité indiquée sur la plaque signalétique ne doit pas être considérée comme une indication que chaque appareil connecté peut fonctionner simultanément à pleine puissance nominale.

Quels sont les avantages de ce transformateur ?

Isolation électrique pour les charges en aval

L'isolation sépare les circuits électriques primaires et secondaires grâce au couplage du transformateur. Cet agencement peut aider à établir un système électrique contrôlé en aval et est utile dans les applications où l'isolation électrique fait partie de la conception globale de la distribution.

Distribution flexible 400 V et 230 V

La configuration secondaire Delta-Star offre des possibilités de distribution triphasée et monophasée. L'alimentation triphasée de 400 V peut prendre en charge des équipements tels que des pompes, des grues, des machines à souder, des bétonnières et d'autres machines industrielles, tandis que l'alimentation de 230 V peut alimenter l'éclairage, le matériel de bureau, les outils portables, les unités de climatisation et les charges auxiliaires.

Enroulements entièrement en cuivre

Le transformateur utilise des enroulements entièrement en cuivre. Le cuivre a une résistivité électrique relativement faible et des conducteurs en cuivre correctement conçus peuvent aider à contrôler les pertes dans les enroulements. Les performances thermiques réelles dépendent toujours de la taille des conducteurs, de la conception du transformateur, de la température ambiante, du système d'isolation, de la ventilation et des conditions de charge.

Gestion automatique du refroidissement

Des capteurs de température surveillent les conditions d’enroulement. Lorsque la température prédéfinie est atteinte, les ventilateurs automatiques commencent à augmenter la dissipation thermique. Cette approche est utile pour les applications où les charges électriques fluctuent ou où les températures de fonctionnement peuvent devenir élevées.

Protection MCCB intégrée

Des disjoncteurs à boîtier moulé sont fournis sur les côtés entrant et sortant. Ces disjoncteurs peuvent fournir une protection et une isolation supplémentaires des circuits, tandis que leurs valeurs nominales finales doivent être sélectionnées en fonction de la taille du câble, des charges connectées, du courant attendu et des exigences de coordination de la protection du projet.

Où peut-il être utilisé ?

Une capacité de 150 kVA convient à de nombreuses applications de distribution électrique de taille moyenne lorsque la charge calculée se situe dans les limites de conception du transformateur.

• Chantiers :Fournit une alimentation temporaire aux grues, mélangeurs, pompes, équipements de soudage, éclairage et bureaux de chantier.
• Installations industrielles :Prend en charge les machines de production ainsi que les charges électriques auxiliaires monophasées.
• Installations commerciales :Fournit une distribution basse tension isolée là où la conception électrique l’exige.
• Systèmes électriques temporaires :Peut être intégré dans des arrangements de distribution d’énergie basés sur un projet.
• Installations à charges mixtes :Prend en charge les machines triphasées et les équipements monophasés 230 V du même système secondaire.

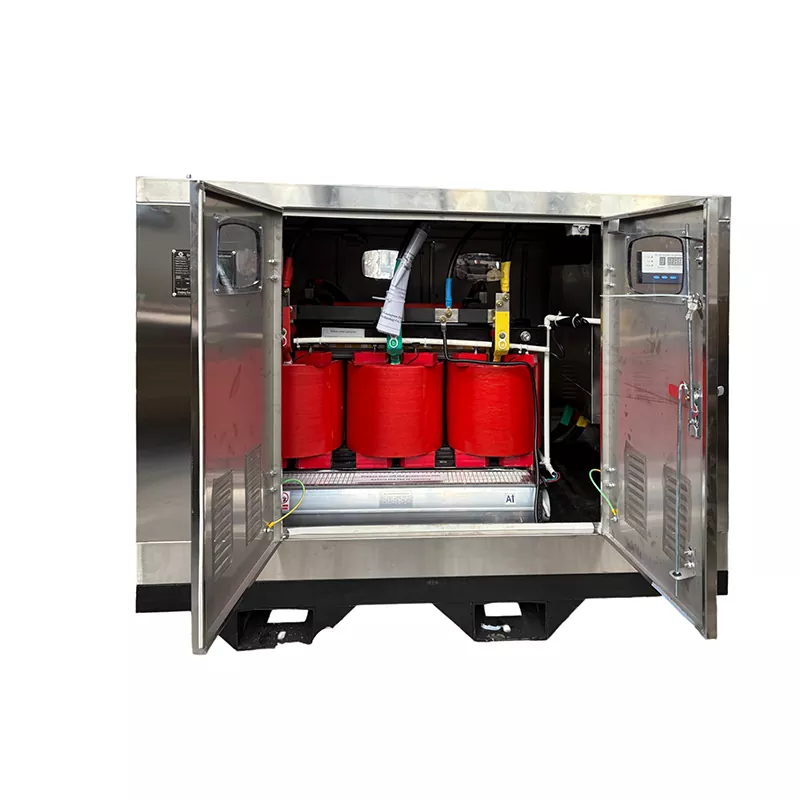

Pour les projets de construction, la configuration du projet d'Arabie Saoudite fournie par GUANGBIAN démontre comment un boîtier en acier inoxydable, une connexion Delta-Star, un refroidissement automatique par ventilateur, des enroulements en cuivre et des MCCB supplémentaires peuvent être intégrés dans une conception de transformateur spécifique au projet.

Comment sélectionner la bonne configuration ?

Le choix d'un transformateur doit commencer par le système électrique plutôt que de simplement sélectionner une valeur nominale en kVA. Un examen technique complet doit couvrir les facteurs suivants :

1. Calculer la demande maximale :Identifiez la charge de fonctionnement réelle au lieu d'ajouter uniquement les valeurs nominales de chaque appareil connecté.
2. Vérifiez le courant de démarrage du moteur :Les moteurs, compresseurs, pompes et autres charges inductives peuvent nécessiter un courant nettement plus élevé lors du démarrage.
3. Confirmer la tension d'entrée :Vérifiez que la tension primaire correspond à l'alimentation électrique disponible.
4. Confirmez les exigences de sortie :Déterminez si le projet nécessite 400 V triphasé, 230 V monophasé ou une autre combinaison de tension.
5. Vérifier la fréquence :Confirmez si l'installation fonctionne à 50 Hz ou 60 Hz.
6. Examinez les conditions ambiantes :La température, la ventilation, la poussière, l'humidité et l'emplacement d'installation influencent les exigences thermiques et de boîtier.
7. Définir les exigences de protection :Les valeurs nominales du MCCB et la protection en aval doivent être coordonnées avec les câbles et les équipements connectés.
8. Confirmez les dispositions de mise à la terre :La configuration du neutre et de la mise à la terre doit respecter la conception électrique du projet et les réglementations locales applicables.

Ces considérations sont particulièrement importantes car un transformateur peut sembler de taille adéquate dans des conditions de fonctionnement normales, mais néanmoins subir une contrainte excessive si plusieurs moteurs à courant élevé démarrent simultanément.

Comment se compare-t-il aux autres options de transformateur ?

Le choix entre la technologie de type sec et la technologie immergée dans l'huile doit être basé sur l'environnement d'installation, la capacité, les exigences de tension, les normes applicables, les exigences de refroidissement, l'espace disponible et la conception globale du système électrique.

Comment est-il fabriqué et testé ?

Pour l’achat de transformateurs basés sur un projet, la qualité de fabrication ne constitue qu’une partie du processus. Une interprétation précise des spécifications électriques du client est tout aussi importante.

GUANGBIEN fabrique des configurations de transformateurs selon les exigences du projet. En fonction de l'application, les spécifications telles que la tension d'entrée et de sortie, la fréquence, la disposition des enroulements, la conception du boîtier, la méthode de refroidissement et la configuration de la protection peuvent être ajustées.

Le processus de production doit confirmer les paramètres électriques clés avant le début de la fabrication. Les tests en usine peuvent ensuite être effectués conformément aux spécifications techniques convenues et à la norme applicable, avec des enregistrements de tests et une inspection par un tiers disponibles lorsque le projet l'exige.

Informations clés à fournir lors d'une demande de devis

• Capacité kVA requise
• Tension primaire et secondaire
• Fréquence 50 Hz ou 60 Hz
• Exigences monophasées ou triphasées
• Préférence du matériau d'enroulement
• Configuration de connexion requise
• Conditions d’installation intérieures ou extérieures
• Exigences de protection du boîtier
• Exigences de refroidissement
• MCCB ou autres exigences de protection
• Type de charge et caractéristiques de démarrage du moteur
• Normes électriques locales applicables

Fournir ces détails au stade du devis aide le fabricant à développer une configuration de transformateur qui correspond au projet réel plutôt que de s'appuyer sur un modèle standard générique.

Foire aux questions

Quelle est la tension de sortie de ce transformateur ?

Cette configuration fournit une sortie 400 V triphasée et 230 V monophasée. D'autres combinaisons de tension peuvent être développées selon les exigences du projet.

Les charges de 400 V et 230 V peuvent-elles fonctionner à partir du même transformateur ?

Oui. Le raccordement Delta-Star fournit une alimentation secondaire triphasée et un point neutre pour la distribution monophasée. Les charges connectées doivent être correctement équilibrées et rester dans les limites de la capacité nominale du transformateur.

Comment fonctionne le ventilateur de refroidissement automatique ?

Des capteurs de température surveillent la température du bobinage. Lorsque la température prédéfinie est atteinte, le système de contrôle active les ventilateurs de refroidissement pour augmenter la dissipation thermique. La température de contrôle réelle doit suivre la conception thermique du transformateur.

Que signifie la protection IP43 ?

IP43 indique une protection contre les corps étrangers solides de plus de 1 mm et une protection contre les projections d'eau dans les conditions de test IPX3 applicables. Il ne doit pas être interprété comme totalement étanche à la poussière ou à l’eau.

150 kVA sont-ils suffisants pour un chantier ?

Cela dépend de la demande électrique calculée du site. Le courant de démarrage du moteur, l'équipement de soudage, le fonctionnement simultané, les charges de pointe temporaires, le facteur de puissance et le facteur de charge doivent tous être pris en compte avant de confirmer la capacité requise du transformateur.

Le transformateur peut-il être personnalisé ?

Oui. La tension d'entrée et de sortie, la fréquence, la configuration de connexion, le boîtier, la méthode de refroidissement, la disposition des enroulements et la configuration de protection peuvent être personnalisés en fonction des exigences électriques du projet.

Besoin d'une solution de transformateur personnalisée ?

Choisir le bon transformateur consiste en fin de compte à adapter la capacité électrique, la conversion de tension, l'isolation, la protection, le refroidissement et les conditions d'installation à l'environnement d'exploitation réel. Avec des spécifications électriques configurables et une fabrication orientée projet, GUANGBIAN peut aider les clients à la recherche d'une solution de transformateur pratique pour les applications industrielles, de construction et autres applications de distribution basse tension. Si vous planifiez un nouveau projet ou remplacez une unité existante,Contactez-nousavec votre tension, votre capacité, votre fréquence, votre type de charge et vos exigences d'installation pour discuter d'une configuration de transformateur appropriée et recevoir un devis spécifique au projet.
