Pourquoi un transformateur monté sur poteau de 37,5 KVA est-il un choix intelligent pour une distribution électrique aérienne fiable

Guangbienpropose leTransformateur monté sur poteau 37,5 KVApour une distribution électrique aérienne fiable dans les applications rurales, commerciales, agricoles et industrielles légères. Conçue pour une installation en extérieur, cette solution de distribution compacte permet de réduire efficacement l'électricité moyenne tension tout en réduisant le besoin d'infrastructures précieuses au niveau du sol.

Un transformateur monté sur poteau de 37,5 KVA est un composant important dans les systèmes de distribution électrique aériens où une conversion de tension stable, une utilisation efficace de l'espace d'installation et un fonctionnement extérieur fiable sont requis. Avec une capacité appropriée pour des charges de puissance modérées, ce type de transformateur peut desservir les zones résidentielles, les fermes, les petites installations commerciales, les ateliers et les projets d'électrification rurale. Cet article explique comment fonctionne le transformateur, où il peut être utilisé, quels facteurs techniques les acheteurs doivent évaluer et pourquoi la sélection d'un fabricant approprié peut faire une différence significative dans les performances de la distribution électrique à long terme.

Table des matières

Qu'est-ce qu'un transformateur monté sur poteau de 37,5 KVA ?

Comment fonctionne un transformateur monté sur poteau ?

Principales applications et scénarios d'utilisation

Principales caractéristiques techniques à prendre en compte

Fabrication et contrôle qualité

Principaux avantages pour les projets de distribution d'énergie

Comment sélectionner le bon transformateur

Foire aux questions

Trouvez la bonne solution de distribution d'énergie

Qu'est-ce qu'un transformateur monté sur poteau de 37,5 KVA ?

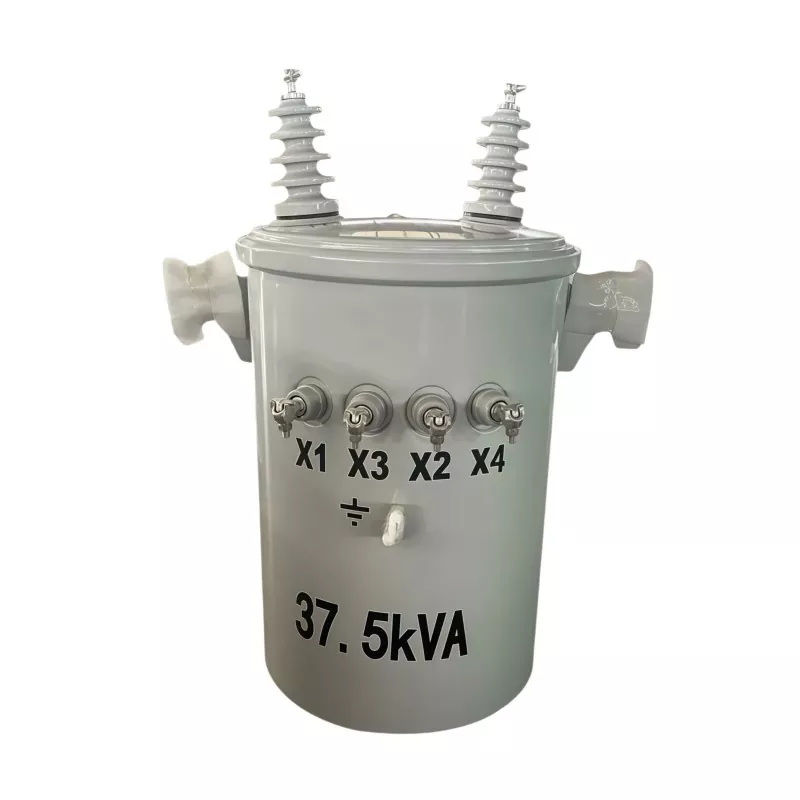

A Transformateur monté sur poteau 37,5 KVAest un transformateur de distribution électrique installé directement sur un poteau électrique ou une structure aérienne de support. Son objectif principal est de réduire l’électricité moyenne tension du réseau de distribution à une tension inférieure adaptée aux utilisateurs finaux et aux équipements connectés.

La valeur nominale de 37,5 KVA fait référence à la capacité de puissance apparente du transformateur. Cette capacité convient aux emplacements ayant une demande modérée en électricité, en particulier lorsqu'un grand transformateur monté au sol ou une sous-station dédiée serait inutile ou peu pratique.

Étant donné que le transformateur est monté au-dessus du sol, il peut utiliser efficacement l’infrastructure de distribution aérienne existante. Cette méthode d'installation est généralement envisagée pour les communautés rurales, les installations agricoles, les zones résidentielles, les emplacements commerciaux en bordure de route et d'autres projets où l'espace au sol disponible est limité.

Pour les acheteurs planifiant un projet d’alimentation électrique aérienne, il est essentiel de choisir la bonne capacité de transformateur. Un transformateur trop petit peut fonctionner sous une charge excessive, tandis qu'une unité surdimensionnée peut entraîner des investissements inutiles et des pertes d'énergie. Les calculs de charge, les exigences de tension et la demande de puissance future doivent donc être évalués avant la sélection finale.

Comment fonctionne un transformateur monté sur poteau ?

Le principe de fonctionnement d'un transformateur sur poteau repose sur l'induction électromagnétique. L'énergie électrique est transférée entre les enroulements via un champ magnétique plutôt que via une connexion électrique directe.

1. La puissance haute tension entre dans l’enroulement primaire

L'électricité provenant de la ligne aérienne de distribution pénètre dans l'enroulement primaire du transformateur. La tension entrante est généralement supérieure à la tension requise par les maisons, les équipements ou autres charges électriques locales.

2. Le noyau du transformateur transfère l’énergie magnétique

Le courant alternatif circulant dans l’enroulement primaire crée un champ magnétique changeant à l’intérieur du noyau du transformateur. Le noyau fournit un chemin contrôlé pour l'énergie magnétique et joue un rôle important dans l'efficacité globale et les performances électriques.

3. L'enroulement secondaire produit une tension plus faible

Le champ magnétique changeant induit une tension dans l'enroulement secondaire. En utilisant un rapport d'enroulement approprié, le transformateur réduit la tension entrante au niveau requis par le système de distribution local.

4. L'alimentation est fournie aux utilisateurs finaux

Après la conversion de tension, l'électricité peut être distribuée aux charges connectées telles que les maisons, les équipements agricoles, les systèmes d'éclairage, les installations commerciales ou les machines industrielles légères.

Ce processus simple mais très efficace permet à un transformateur monté sur poteau de servir de point de connexion important entre le réseau de distribution moyenne tension et les besoins en énergie basse tension des utilisateurs locaux.

Principales applications et scénarios d'utilisation

La polyvalence d'un transformateur de 37,5 KVA le rend adapté à une gamme d'environnements de distribution. L'application finale doit toujours être déterminée en fonction des exigences réelles de charge, de la tension du réseau, des conditions environnementales et des normes électriques locales.

Pour les projets ruraux et éloignés, une configuration montée sur poteau peut être particulièrement pratique car les réseaux électriques aériens peuvent s'étendre sur de longues distances sans nécessiter un bâtiment de transformateur séparé à chaque point de distribution.

Principales caractéristiques techniques à prendre en compte

Lors de l’évaluation d’un transformateur, les acheteurs doivent regarder au-delà de la capacité nominale en KVA. Les performances électriques, la conception de l'isolation, la qualité du bobinage, la gestion thermique, les conditions d'installation et les procédures de test influencent tous la fiabilité à long terme.

• Capacité nominale :37,5KVA pour des besoins modérés de distribution électrique.
• Configuration de tension :Les tensions primaires et secondaires doivent correspondre au réseau électrique local.
• Fréquence:Le transformateur doit être conçu pour le système électrique requis à 50 Hz ou 60 Hz.
• Matériau d'enroulement :Les enroulements en cuivre sont généralement sélectionnés pour leur conductivité et leurs performances thermiques.
• Système d'isolation :Une isolation adéquate contribue à maintenir un fonctionnement sûr sous des contraintes électriques et environnementales.
• Méthode de refroidissement :Les conceptions remplies d'huile utilisent de l'huile isolante pour soutenir le refroidissement et l'isolation électrique.
• Augmentation de la température :Les performances thermiques doivent être prises en compte pour un fonctionnement continu.
• Protection extérieure :La construction du réservoir et la protection des surfaces sont importantes pour une utilisation extérieure à long terme.

Un acheteur doit également confirmer si le transformateur nécessite des fonctionnalités supplémentaires en fonction de l'environnement d'installation. Les zones côtières, les régions très humides, les emplacements à haute altitude et les environnements industriels fortement pollués peuvent nécessiter des considérations de conception différentes.

Fabrication et contrôle qualité

La fiabilité d'un transformateur de distribution dépend fortement de la cohérence de son processus de fabrication. De la sélection des matières premières aux tests électriques finaux, chaque étape peut influencer la stabilité opérationnelle et la durée de vie.

Traitement du noyau du transformateur

Le noyau magnétique est une partie importante du transformateur car il affecte les pertes d’énergie et l’efficacité. Un acier électrique de haute qualité et un assemblage contrôlé peuvent contribuer à réduire les pertes magnétiques inutiles pendant le fonctionnement.

Enroulement de précision

Lors de la production de bobinages, des facteurs tels que le positionnement des conducteurs, les couches d'isolation, la tension du bobinage et les dégagements électriques doivent être soigneusement contrôlés. Une construction appropriée du bobinage contribue à améliorer la stabilité électrique et la résistance aux contraintes mécaniques.

Isolation et Assemblage

Une fois le noyau et les enroulements assemblés, les composants d'isolation sont positionnés pour maintenir la séparation électrique requise entre les sections haute tension et basse tension. Un système d’isolation correctement conçu est essentiel pour un fonctionnement stable à long terme.

Traitement de l'huile et assemblage de réservoirs

Pour les transformateurs à huile, l’huile isolante doit assurer à la fois l’isolation électrique et le transfert de chaleur. Un traitement approprié de l’huile peut aider à réduire la teneur en humidité et en gaz avant que le transformateur ne soit scellé.

Tests en usine

Avant expédition, les transformateurs doivent subir des tests de qualité et électriques appropriés conformément aux exigences techniques convenues. Selon les spécifications du projet, ces tests peuvent inclure la mesure de la résistance des enroulements, les tests de tension, les tests à vide, les tests de charge, l'évaluation de l'isolation et d'autres inspections de performances.

Travailler avec un fabricant de transformateurs expérimenté peut aider les acheteurs à communiquer clairement les exigences techniques et à réduire le risque de recevoir un équipement qui ne correspond pas au système électrique prévu.

Principaux avantages pour les projets de distribution d'énergie

Utilisation efficace de l'espace d'installation

L’un des avantages les plus importants d’un transformateur monté sur poteau est qu’il n’occupe pas un espace précieux au niveau du sol. Cela peut être utile dans les zones rurales, les installations en bordure de route et les endroits où les terres disponibles sont limitées.

Convient aux réseaux de distribution aériens

Le transformateur peut être intégré à un système électrique aérien existant, ce qui en fait un choix pratique pour les projets où les lignes électriques sont déjà soutenues par des poteaux.

Prend en charge la distribution d'énergie localisée

Au lieu de transmettre de l’électricité basse tension sur de longues distances, la conversion de tension peut s’effectuer plus près du point de consommation. Cette approche peut prendre en charge une distribution locale plus efficace lorsqu’elle est correctement conçue.

Exigences réduites en matière de construction civile

Par rapport à certaines installations de transformateurs au sol, une configuration montée sur poteau peut réduire le besoin de salles de transformateurs dédiées ou de grandes fondations au sol, selon la conception du projet.

Potentiel d’application flexible

La capacité de 37,5 KVA peut prendre en charge plusieurs applications à charge modérée. Il peut être envisagé pour les environnements résidentiels, agricoles, commerciaux et industriels légers lorsque les exigences de charge calculées sont appropriées.

Comment sélectionner le bon transformateur pour votre projet

Avant d'acheter un transformateur, il est important de fournir au fabricant ou au fournisseur des informations complètes sur le projet. Les facteurs suivants peuvent contribuer à garantir que l'unité sélectionnée correspond à l'application réelle.

1. Calculer la charge électrique réelle
   Examinez la demande actuelle et l’expansion future attendue.
2. Confirmez la tension primaire
   Le côté haute tension doit correspondre au réseau de distribution disponible.
3. Spécifiez la tension secondaire requise
   La tension de sortie doit correspondre aux exigences de l'équipement local et de l'utilisateur final.
4. Vérifiez la fréquence
   Confirmez si le projet fonctionne à 50 Hz ou 60 Hz.
5. Déterminer la configuration des phases
   Sélectionnez la conception monophasée ou triphasée appropriée en fonction du système électrique.
6. Évaluer les conditions environnementales
   Tenez compte des risques de température, d’humidité, d’altitude, de pollution, d’exposition au vent et de corrosion.
7. Examiner les normes applicables
   Confirmez les normes requises des services publics, nationales ou spécifiques au projet avant le début de la production.
8. Demander une documentation technique claire
   Les spécifications, les dessins, les informations sur la plaque signalétique et les exigences de test doivent être confirmés avant l'expédition.

Pour les projets internationaux, une communication précoce est particulièrement importante. Les normes de tension, les pratiques d'installation, les exigences de connexion et les attentes en matière de certification peuvent varier selon les pays et les régions.

Foire aux questions

Que signifie 37,5KVA dans un transformateur ?

37,5 KVA représente la capacité de puissance apparente nominale du transformateur. Il indique la quantité de charge électrique que le transformateur est conçu pour supporter dans des conditions de fonctionnement spécifiées.

Où peut-on installer un transformateur monté sur poteau de 37,5 KVA ?

Il peut être utilisé dans des systèmes de distribution aérienne adaptés desservant les zones résidentielles, les fermes, les communautés rurales, les petites installations commerciales et les applications industrielles légères. L'installation finale doit être conforme aux réglementations électriques locales et aux exigences techniques.

Comment savoir si 37,5KVA est la bonne capacité ?

Vous devez calculer la charge électrique attendue, prendre en compte le facteur de puissance et la demande de pointe, et prévoir une expansion future raisonnable. Un ingénieur électricien qualifié ou un fournisseur de transformateurs expérimenté peut vous aider à confirmer la capacité appropriée.

La configuration de tension peut-elle être personnalisée ?

Les exigences de tension du transformateur peuvent varier en fonction du réseau local et de l'application. Les acheteurs doivent fournir la tension primaire, la tension secondaire, la fréquence et la configuration de phase requises lorsqu'ils demandent un devis.

Pourquoi les tests en usine sont-ils importants ?

Les tests en usine permettent de vérifier que le transformateur répond aux exigences électriques et de performances convenues avant expédition. Les tests peuvent identifier les problèmes potentiels liés à l'isolation, à la résistance des enroulements, aux performances de tension et à d'autres caractéristiques critiques.

Trouvez la solution de distribution d'énergie adaptée à votre projet

Un bien sélectionnéTransformateur monté sur poteau 37,5 KVApeut fournir une solution pratique et fiable pour la distribution d’énergie aérienne à charge modérée. De la configuration de la tension et de la sélection de la capacité à l'installation extérieure et aux tests de qualité, chaque détail doit être adapté aux exigences de votre projet. Si vous recherchez une solution de transformateur fiable de Guangbian, explorez les options de transformateur monté sur poteau de 37,5 KVA disponibles etContactez-nousdès aujourd'hui avec vos besoins en tension, fréquence, configuration de phase, quantité et détails du projet pour recevoir des recommandations de produits professionnelles et un devis approprié.
