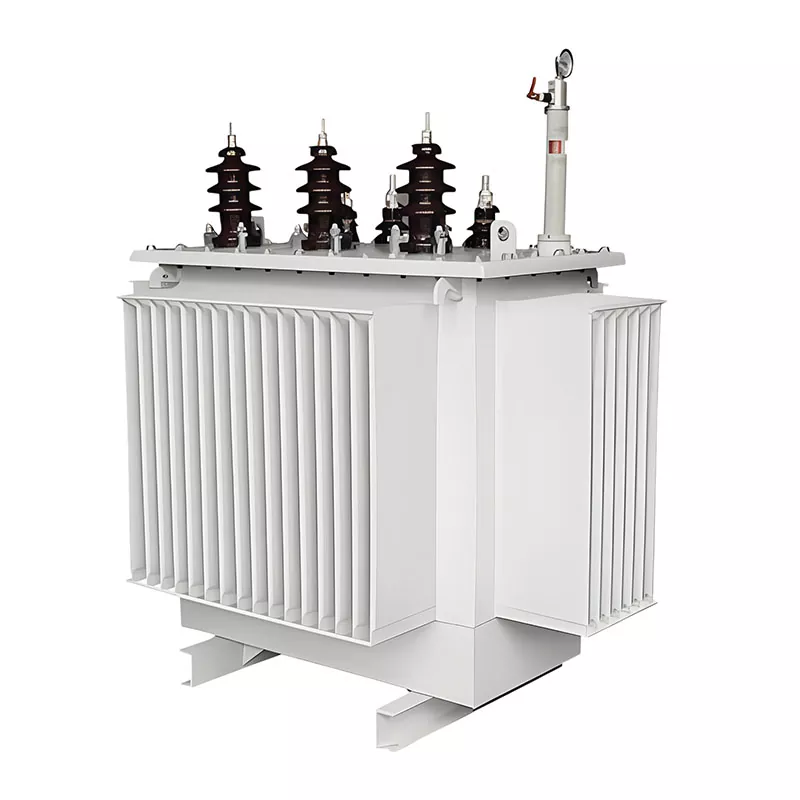

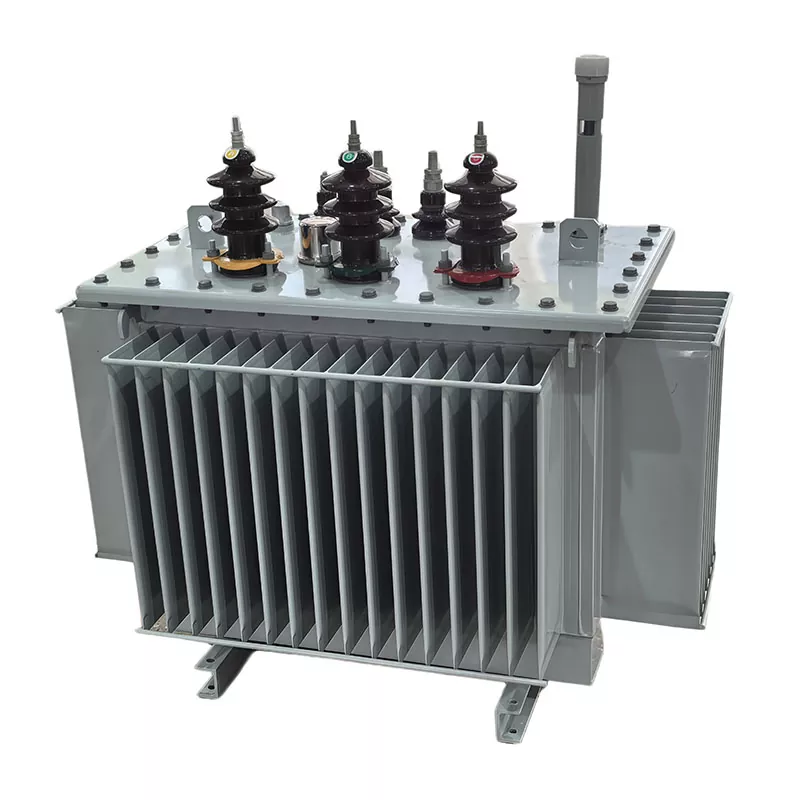

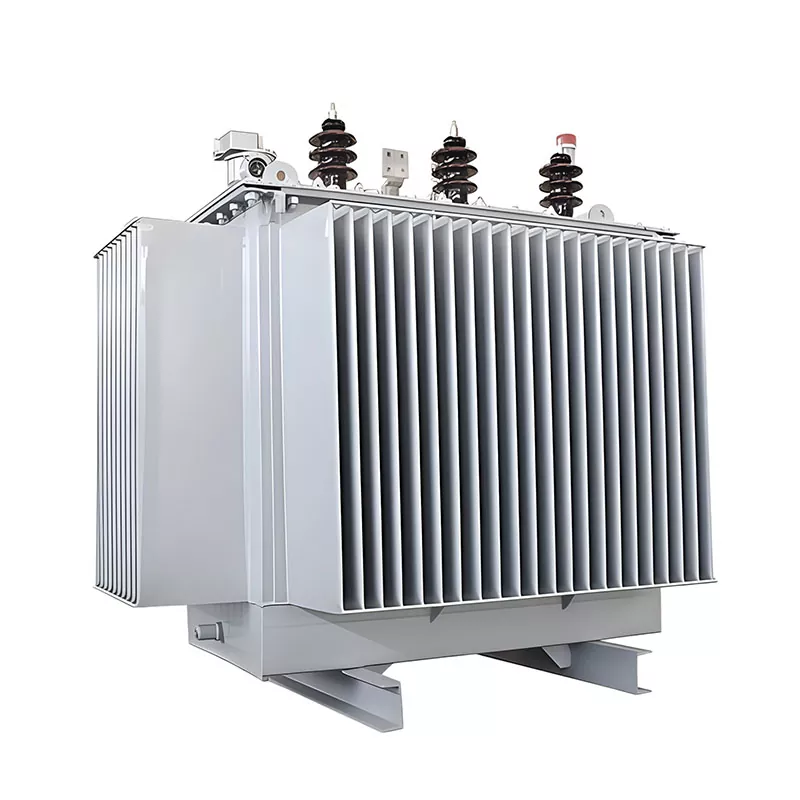

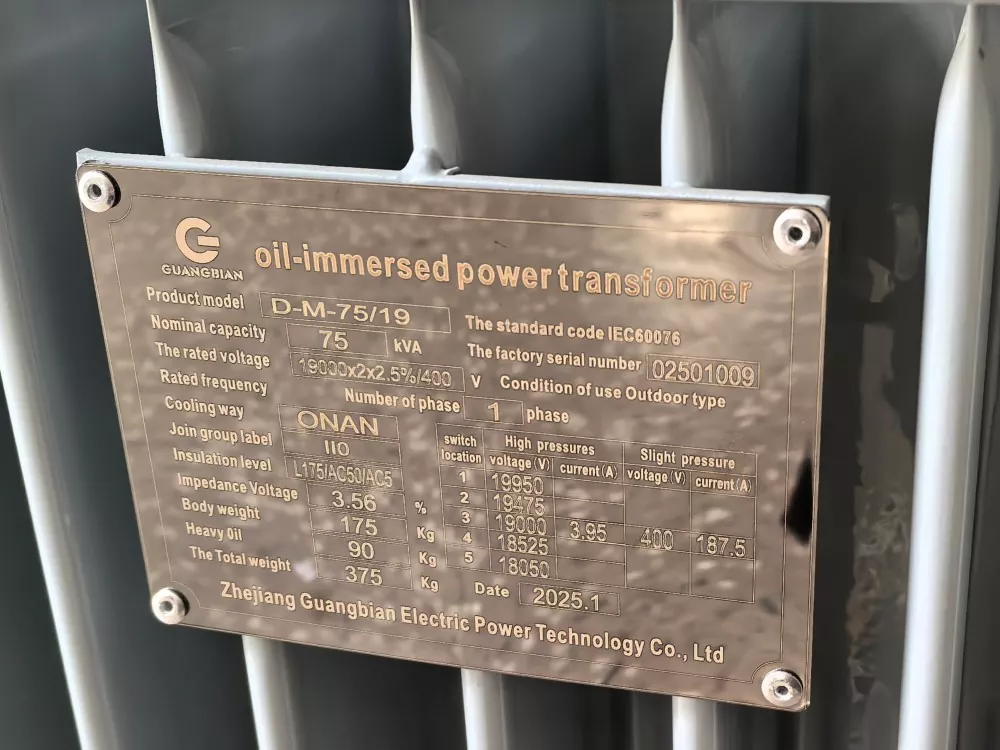

Transformateur immergé dans l'huile de remplacement

Un transformateur immergé dans l'huile de remplacement est un type de transformateur de puissance rempli d'huile spécialement conçu pour remplacer un transformateur existant dans un système de distribution d'énergie en fonctionnement, généralement en raison d'un équipement vieillissant, d'une panne, de limitations de capacité ou d'exigences de mise à niveau d'efficacité.

Contrairement aux transformateurs utilisés dans les nouvelles installations, un transformateur de remplacement est conçu en mettant fortement l'accent sur la compatibilité du système, l'interchangeabilité physique et l'intégration transparente avec l'infrastructure électrique existante.

Définition technique

Du point de vue de l'ingénierie électrique, un transformateur immergé dans l'huile de remplacement peut être défini comme :

Un transformateur de puissance conçu ou optimisé en fonction des conditions du réseau existant, telles que le niveau de tension, le groupe vectoriel, les dimensions d'installation et le profil de charge, afin de pouvoir remplacer directement un transformateur immergé dans l'huile en service sans modification majeure du système d'origine.

Caractéristiques techniques clés

Un transformateur immergé dans l’huile de remplacement typique est défini par les exigences techniques suivantes :

Compatibilité de tension :Correspond aux niveaux du système existant tels que 6kV/0,4kV, 10kV/0,4kV, etc.

Interchangeabilité des installations :Conçu pour s'adapter aux fondations existantes, aux points d'entrée de câbles et à la disposition des sous-stations

Correspondance de groupes de vecteurs :Généralement Dyn11 ou identique à la configuration originale du transformateur

Coordination de l'impédance de court-circuit :Généralement conçu dans une plage de 5 à 8 % pour garantir la stabilité du système

Optimisation des performances :Peut améliorer l'efficacité, réduire les pertes ou améliorer les performances thermiques par rapport à l'unité remplacée

Déterminez d’abord la bonne taille

Voici un exemple : votre charge actuelle est de 800 kVA et vous ajoutez 400 kVA de nouvelle demande. Prenez en compte une certaine marge de croissance, et 1 250 à 1 600 kVA sont logiques. Ne vous contentez pas de regarder les chiffres d’aujourd’hui : laisser une certaine marge de manœuvre est toujours une valeur sûre.

Lorsque vous calculez la capacité du transformateur, gardez ces paramètres à l'esprit : le niveau de tension doit correspondre à votre système existant (comme 10 kV/0,4 kV), le groupe vectoriel Dyn11 fonctionne pour la plupart des applications commerciales et une impédance de 5 à 8 % est standard. En cas de doute, l'équipe de l'usine chinoise de GUANGBIAN peut examiner votre configuration et confirmer les spécifications avant la fabrication.

Que préparer avant l'échange ?

Trois choses à vérifier :

1. Évaluation électrique — Vos jeux de barres et câbles peuvent-ils supporter un courant plus élevé ? Le système de protection nécessite-t-il des ajustements ?

2. Vérification structurelle — Taille des fondations, voie d'accès pour déplacer l'unité, conditions de ventilation.

3. Coordination des services publics — Une mise à niveau de capacité peut nécessiter des modifications de votre approvisionnement entrant. Obtenez le permis de coupure de courant rapidement.

Si vous envisagez un projet de remplacement de transformateur, l'équipe technique de GUANGBIAN de notre usine chinoise peut vous aider à examiner ces éléments. Nous avons traité des cas similaires dans notre usine de fabrication et savons quels détails sont souvent négligés.

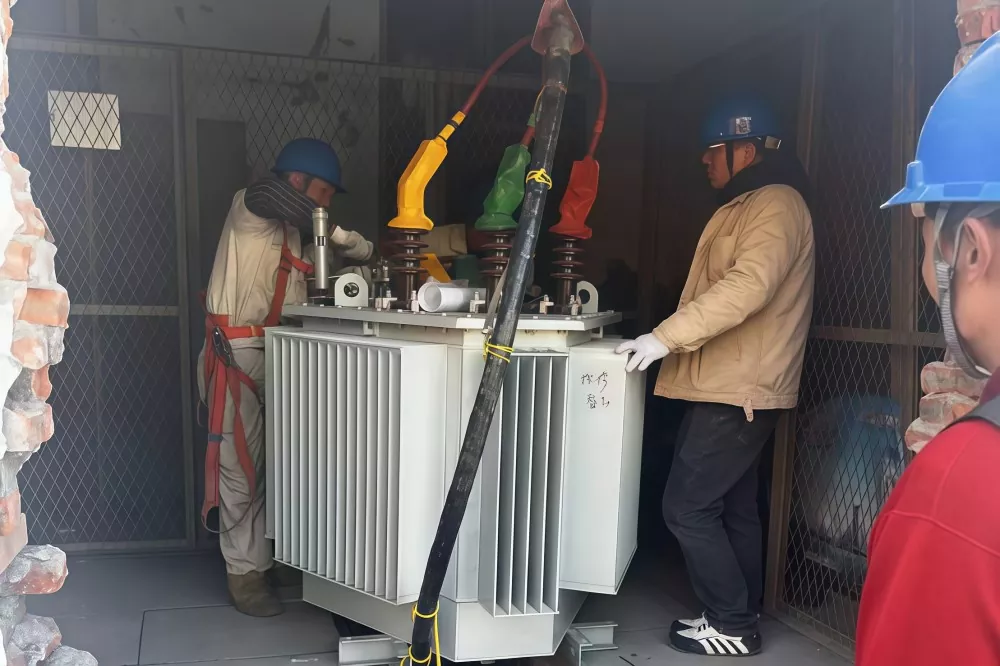

Installation et mise en service

Mise hors tension → Débrancher → Retirer l'ancienne unité → Positionner le nouveau transformateur → Câblage → Test → Mettre sous tension

Ne sautez pas l'étape de test : test du rapport de transformation, résistance d'isolement, vérification du groupe vectoriel, mesure de la résistance. Tout doit passer avant que vous actionniez l’interrupteur. Pendant les premières semaines, surveillez la température, écoutez les bruits inhabituels, vérifiez les vibrations.

Combien ça coûte?

Pour une unité de 1 250 kVA, le transformateur lui-même coûte entre 25 000 et 45 000 $. Avec l'installation et les modifications, le coût total du projet se situe entre 35 000 et 75 000 $. Si votre unité existante fonctionne depuis près de 20 ans, la remplacer par une nouvelle est plus logique que d'ajouter une unité parallèle : moins de problèmes de maintenance, une meilleure efficacité.

Après l'installation, conservez les rapports de test et les dessins conformes à l'exécution dans vos dossiers. Vérifiez les températures tous les trimestres et effectuez une analyse d'huile chaque année (pour les types remplis d'huile). Avec des soins appropriés, cet équipement devrait fonctionner sans problème pendant 20 à 30 ans.

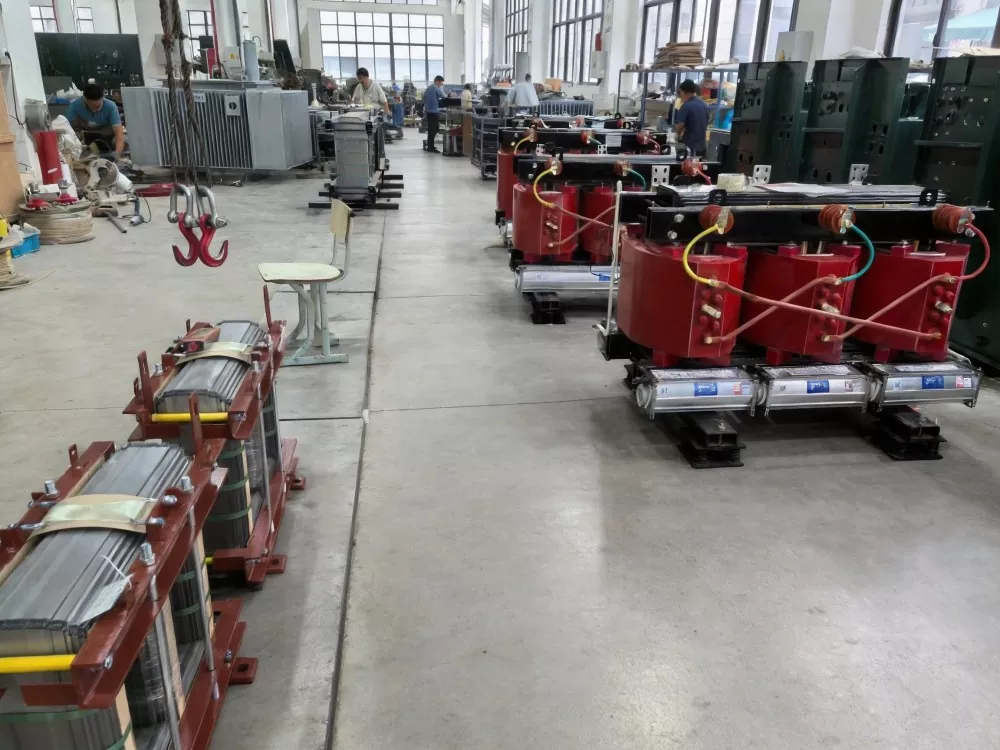

Dans l'usine chinoise de GUANGBIAN, nous fabriquons des transformateurs construits pour le long terme. Que vous soyez dans la phase de sélection d'un transformateur ou que vous ayez besoin d'une révision des spécifications, notre équipe peut vous aider.

Différence par rapport aux nouveaux transformateurs d'installation standard

FAQ

1. Qu'est-ce qu'un transformateur immergé dans l'huile de remplacement ?

Il s'agit d'un transformateur immergé dans l'huile conçu pour remplacer un transformateur existant dans un système électrique en fonctionnement. Il est construit pour correspondre aux conditions électriques d'origine afin que le système puisse continuer à fonctionner avec un minimum de modifications.

2. Quand faut-il remplacer un transformateur ?

Le remplacement est nécessaire lorsque le transformateur est vieux (généralement plus de 15 à 25 ans), tombe fréquemment en panne, ne peut pas répondre à la demande de charge actuelle ou présente des coûts de maintenance élevés.

3. Comment choisir la bonne capacité de remplacement ?

La capacité est sélectionnée en fonction de la charge actuelle, de l'expansion future (généralement une marge de 15 à 25 %) et des conditions du système telles que le niveau de tension et les limites d'installation.

4. Un transformateur de remplacement peut-il augmenter la capacité ?

Oui. Une unité de remplacement peut être mise à niveau vers une capacité plus élevée, mais la compatibilité des câbles, de l'appareillage de commutation et du système de protection existants doit être vérifiée.

5. Qu'est-ce qui doit correspondre lors du remplacement d'un transformateur ?

Les paramètres clés incluent le rapport de tension, le groupe vectoriel (généralement Dyn11), l'impédance (environ 5 à 8 %) et les dimensions physiques de l'installation.

6. Combien de temps prend le processus de remplacement ?

L'installation et le remplacement prennent généralement 1 à 3 jours, en fonction des conditions du site, auxquels s'ajoutent du temps supplémentaire pour les tests et la mise en service.
