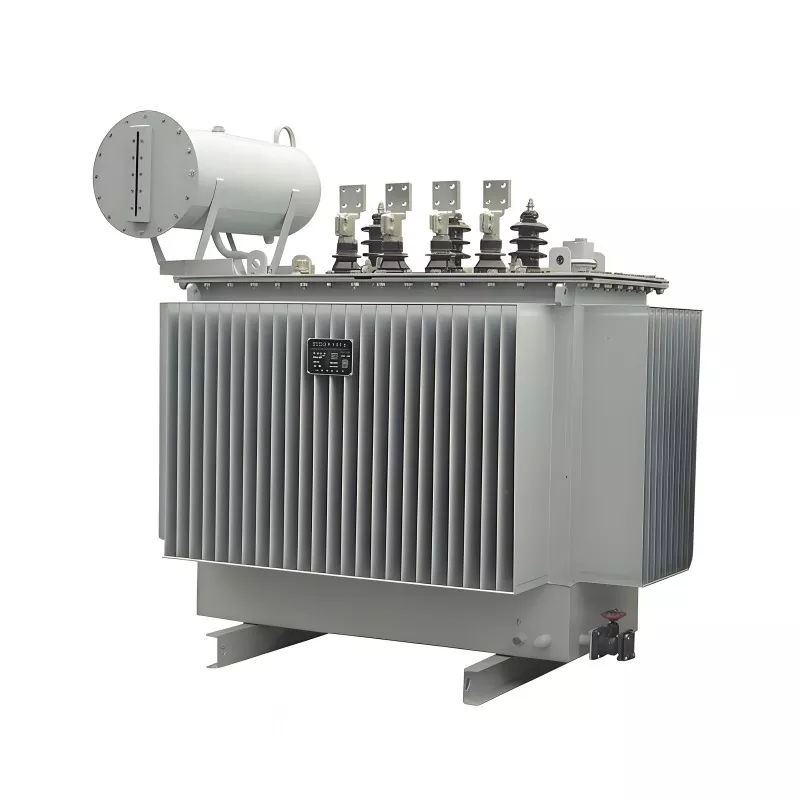

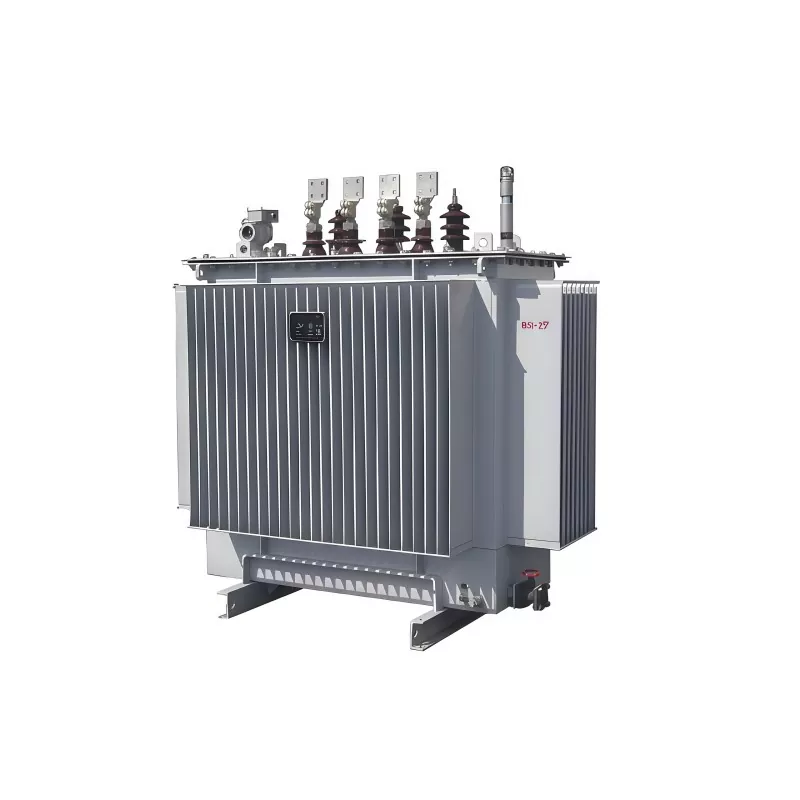

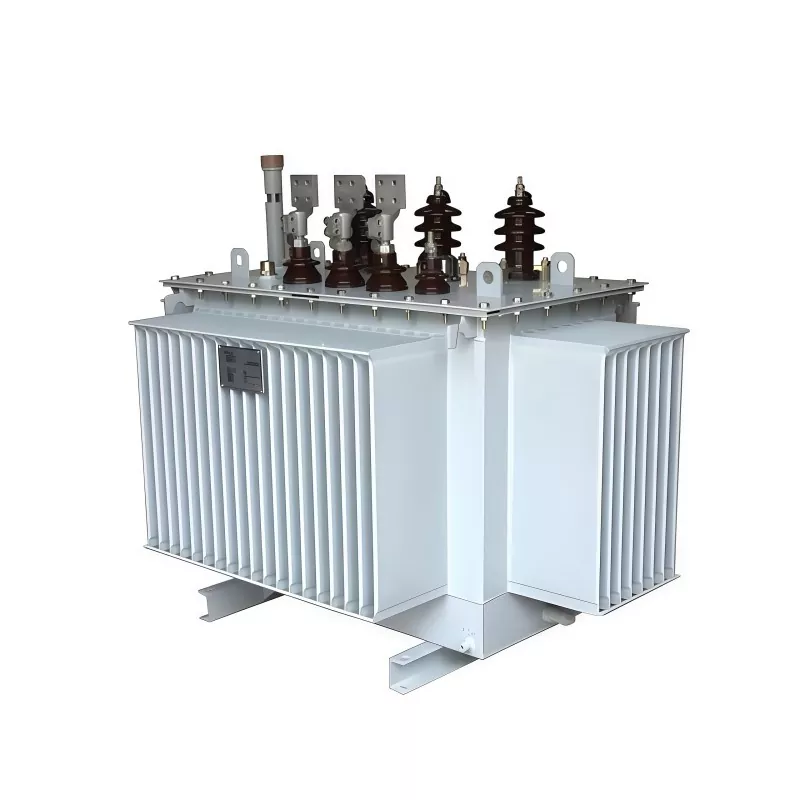

Transformateur immergé dans l'huile 800KVA 15KV

Le transformateur immergé dans l'huile de 800 kVA 15 kV est un transformateur de distribution d'énergie triphasé conçu pour abaisser la moyenne tension (classe 15 kV) jusqu'à des niveaux de basse tension utilisables pour les applications industrielles, commerciales et utilitaires.

Il utilise de l’huile de transformateur (huile isolante minérale ou alternative) à la fois comme moyen isolant et comme moyen de refroidissement. L'huile circule naturellement pour dissiper la chaleur générée par les enroulements, garantissant ainsi des performances stables dans des conditions de charge continue.

Les principales caractéristiques comprennent :

Capacité nominale : 800kVA

Tension primaire : classe 15 kV (généralement systèmes 13,8 kV/15 kV)

Méthode de refroidissement : auto-refroidissement immergé dans l'huile (ONAN)

Conception à haut rendement et à faibles pertes

Forte capacité de surcharge et longue durée de vie

Il est largement utilisé dans les réseaux de distribution d’énergie où la fiabilité, la dissipation thermique et la durabilité sont essentielles.

Normes de tests en usine

Test de résistance d'enroulement

Chaque unité est testée à l'aide d'un testeur de résistance CC et d'un pont à double bras pour vérifier la résistance des enroulements. Cela garantit qu'il n'y a pas de défauts de fabrication ou de connexions desserrées à l'intérieur du transformateur immergé dans l'huile de 800 kVA 15 kV.

Vérification du rapport de tension et du déphasage

Un testeur de rapport de transformateur, une alimentation à fréquence industrielle et un voltmètre sont utilisés pour confirmer que les rapports de tension primaire et secondaire correspondent aux valeurs de conception et que la connexion du groupe vectoriel est correcte.

Test d'impédance de court-circuit et de perte de charge

Des tests de court-circuit sont effectués pour vérifier les caractéristiques d'impédance et les pertes de charge. Cela garantit que les performances du transformateur répondent aux exigences de conception et de fonctionnement.

Test de perte à vide et de courant à vide

Avec le côté secondaire ouvert et la tension nominale appliquée au côté primaire, la perte à vide et le courant sont mesurés pour confirmer la conformité aux données de performances convenues.

Une fois tous les tests terminés, un rapport de test en usine est émis pour chaque unité. Tout article non conforme est retravaillé et retesté.

GANGBIAN maintient un contrôle de qualité strict pour garantir que chaque transformateur quitte l'usine entièrement testé et prêt pour un fonctionnement fiable à long terme.

Équipement de test d'usine de transformateur GANGBIAN

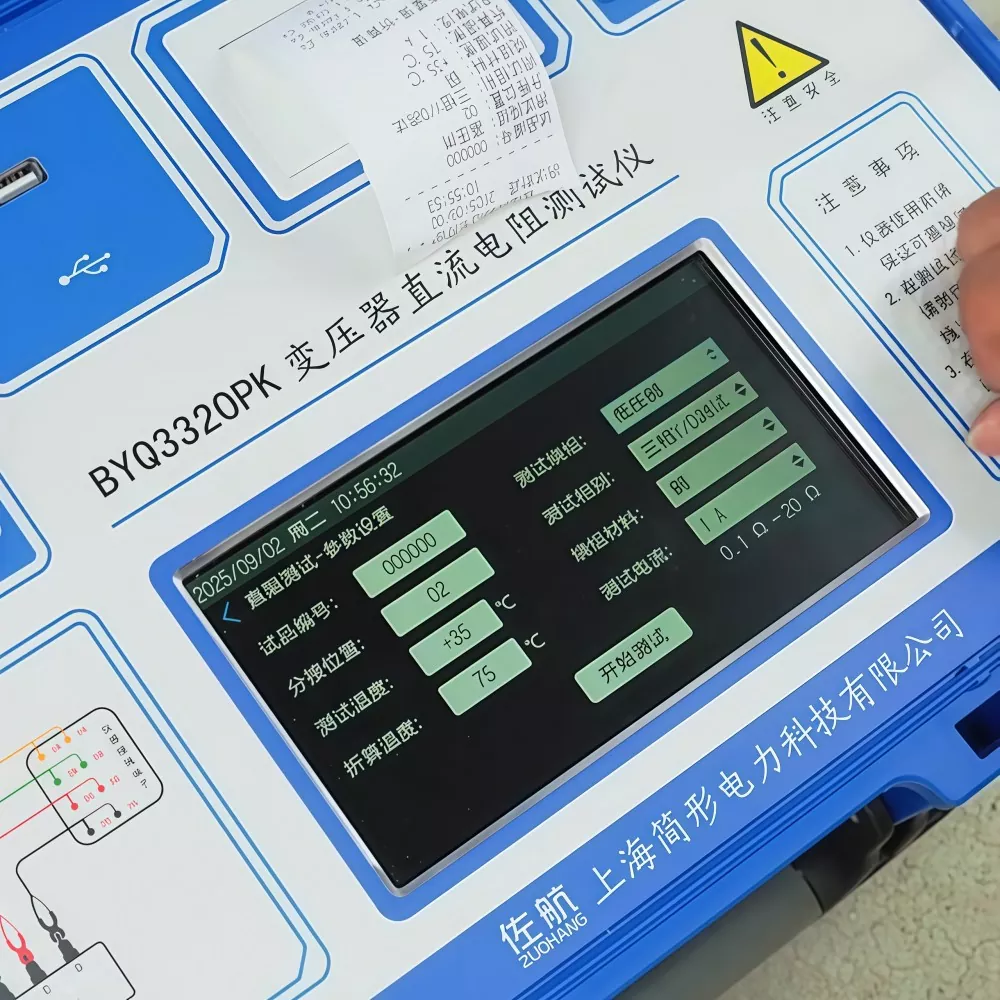

Testeur de résistance CC

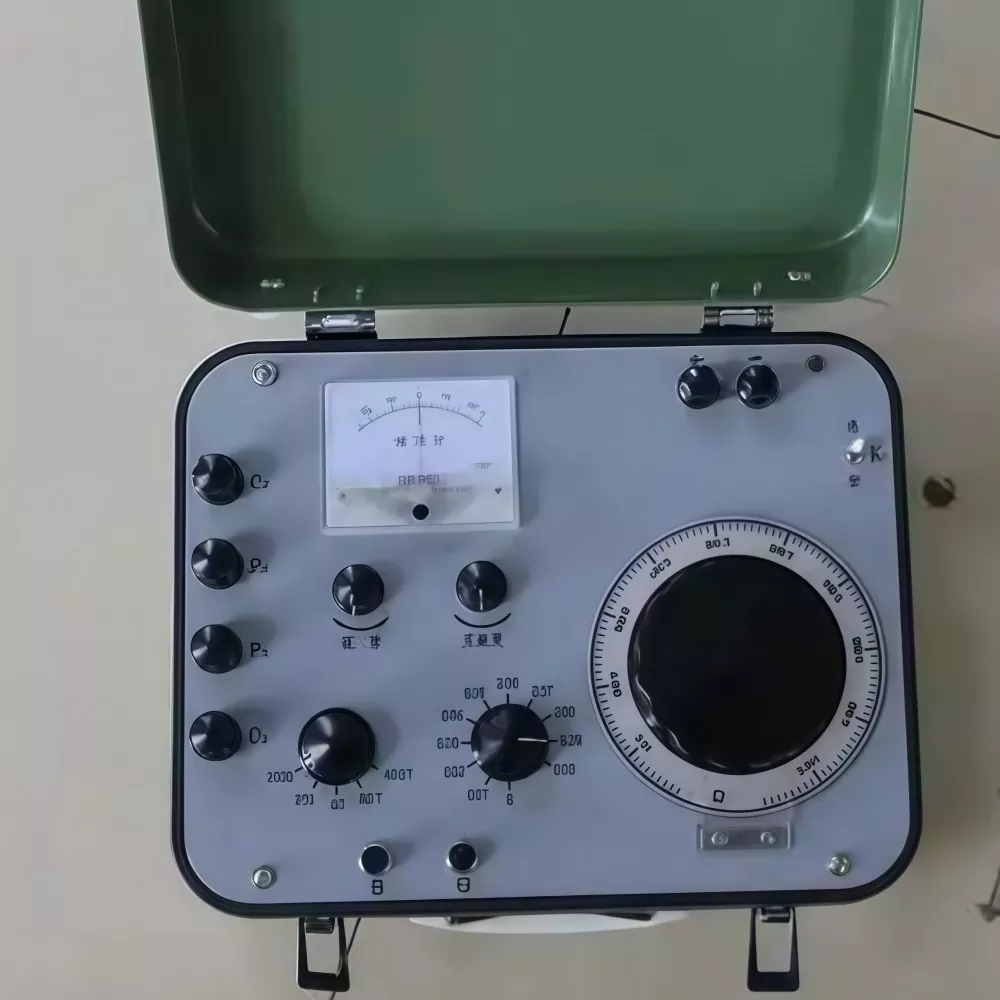

Pont Kelvin

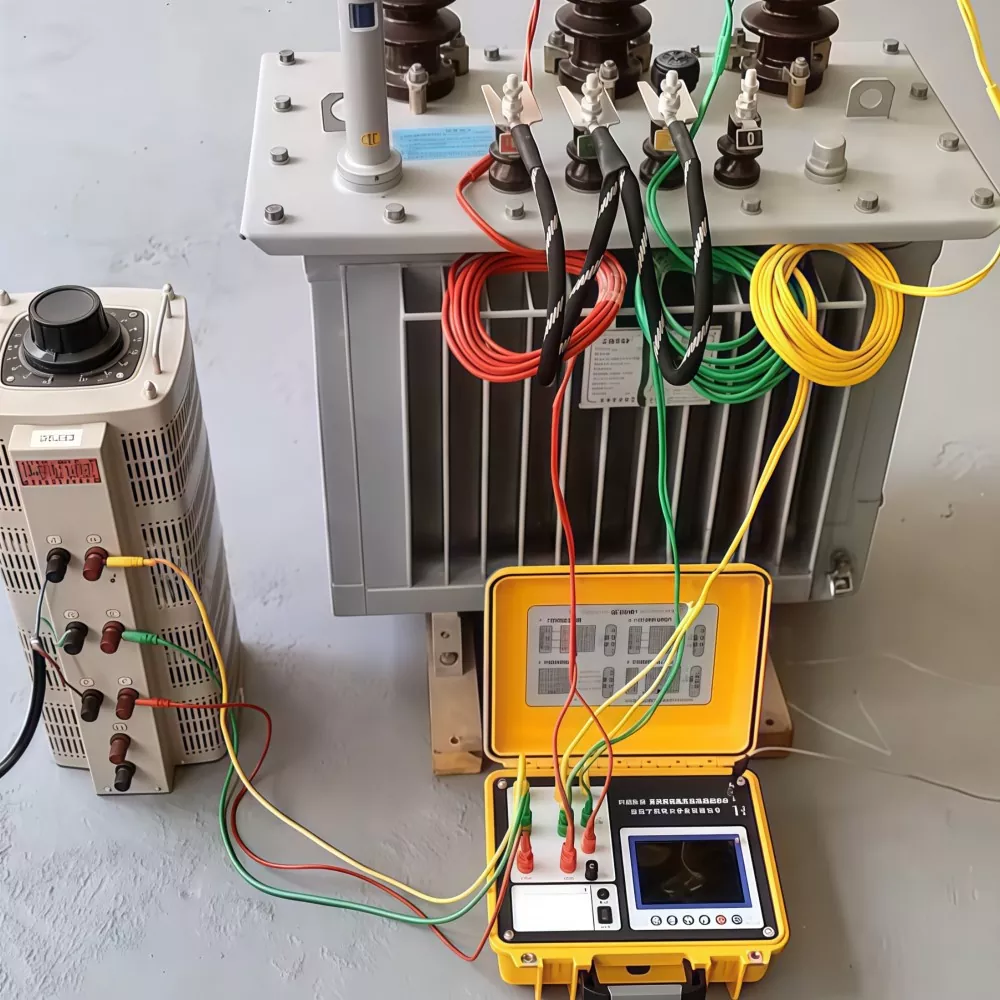

Testeur de rapport de transformateur et alimentation de régulation de tension à fréquence industrielle réglable

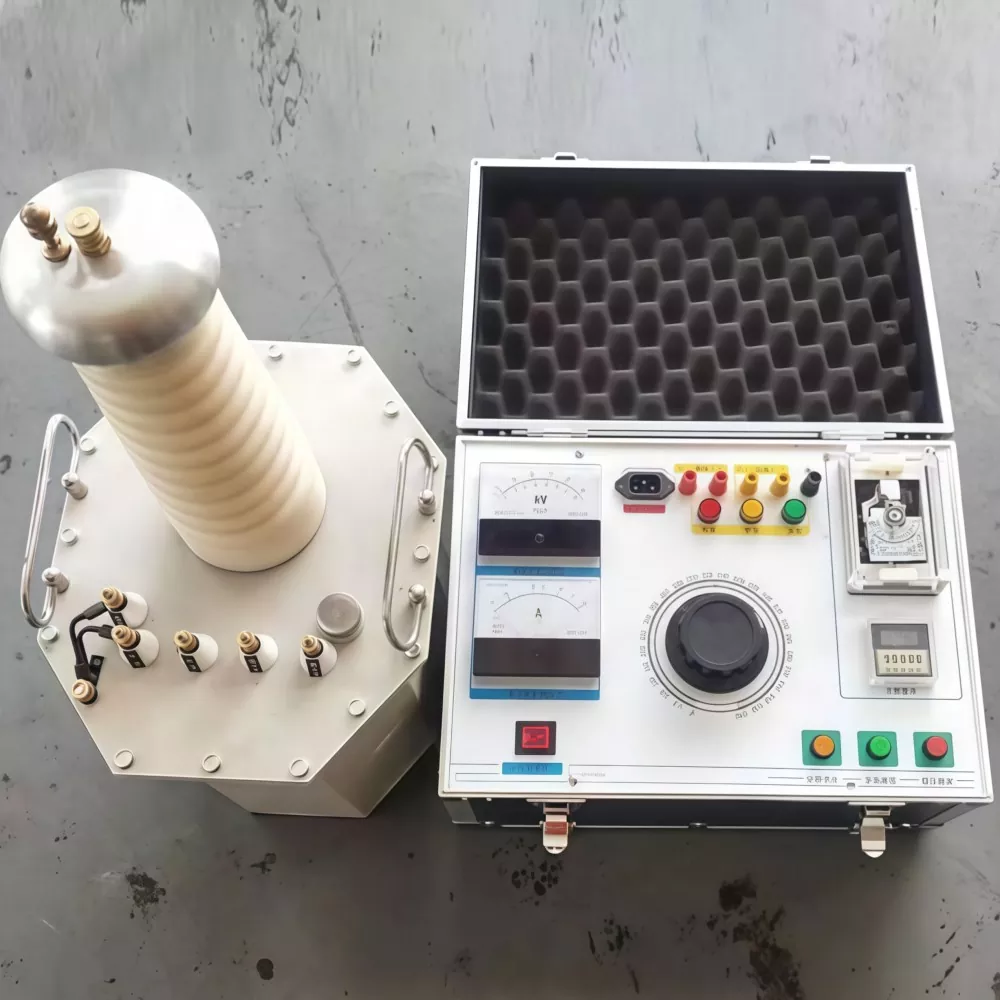

Transformateur d'excitation et générateur de puissance multifréquence

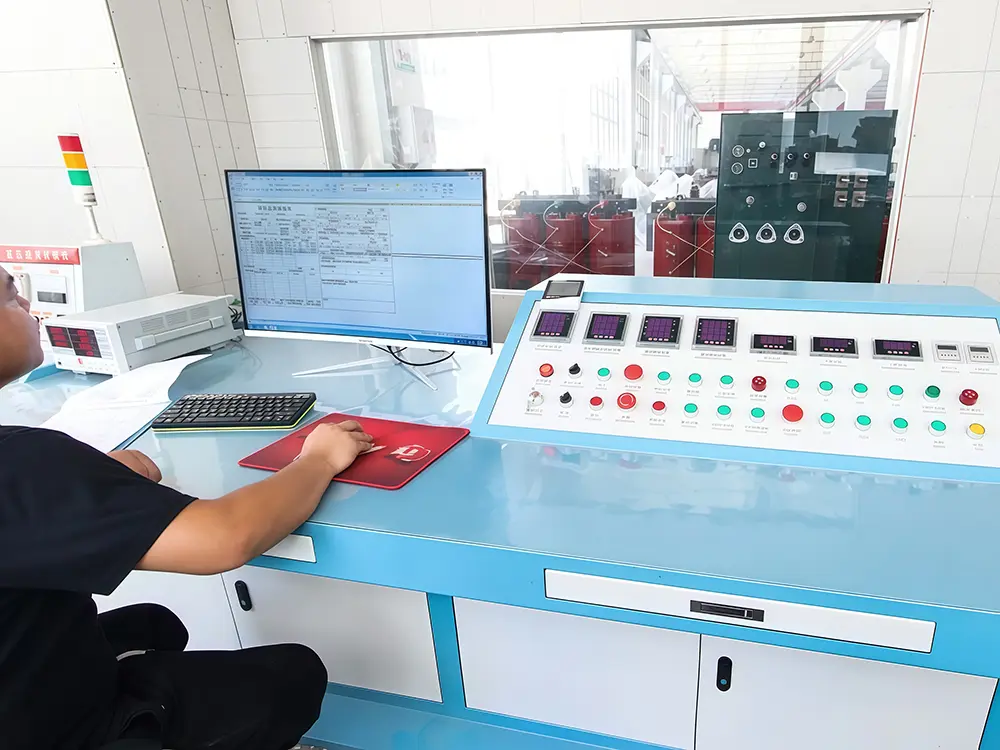

Atelier de tests complets du transformateur GANGBIAN

Document technique

Notre usine

Atelier de tôlerie

Atelier de bobinage de feuilles

Atelier de bobinage

Atelier four de bobinage

Atelier d'assemblage de transformateurs

Atelier de mise en service des transformateurs

FAQ

Q1 : Quelle est la fonction principale d'un transformateur 800kVA 15kV ?

Il abaisse l'électricité moyenne tension (classe 15 kV) à des niveaux basse tension adaptés à la consommation de l'utilisateur final dans les systèmes industriels et commerciaux.

Q2 : Pourquoi utiliser un transformateur immergé dans l’huile au lieu d’un transformateur sec ?

Les transformateurs immergés dans l'huile fournissent :

● Meilleure dissipation thermique

● Capacité de surcharge plus élevée

● Durée de vie de l'isolation plus longue

● Réduction des pertes opérationnelles sous forte charge

Ils sont préférés pour les applications extérieures et de grande capacité.

Q3 : Ce transformateur est-il adapté à une installation extérieure ?

Oui. Les transformateurs immergés dans l'huile sont conçus pour une utilisation en extérieur avec des réservoirs scellés, une protection contre la corrosion et une construction résistante aux intempéries.

Q4 : Quel entretien est requis ?

L'entretien courant comprend :

● Contrôles du niveau et de la qualité de l'huile

● Test de résistance d'isolement

● Surveillance de la température

● Inspection des bagues et des bornes

Q5 : Peut-il gérer des conditions de surcharge ?

Oui, la capacité de surcharge à court terme est prise en charge en fonction de la conception et des conditions de refroidissement, mais une surcharge continue n'est pas recommandée.
