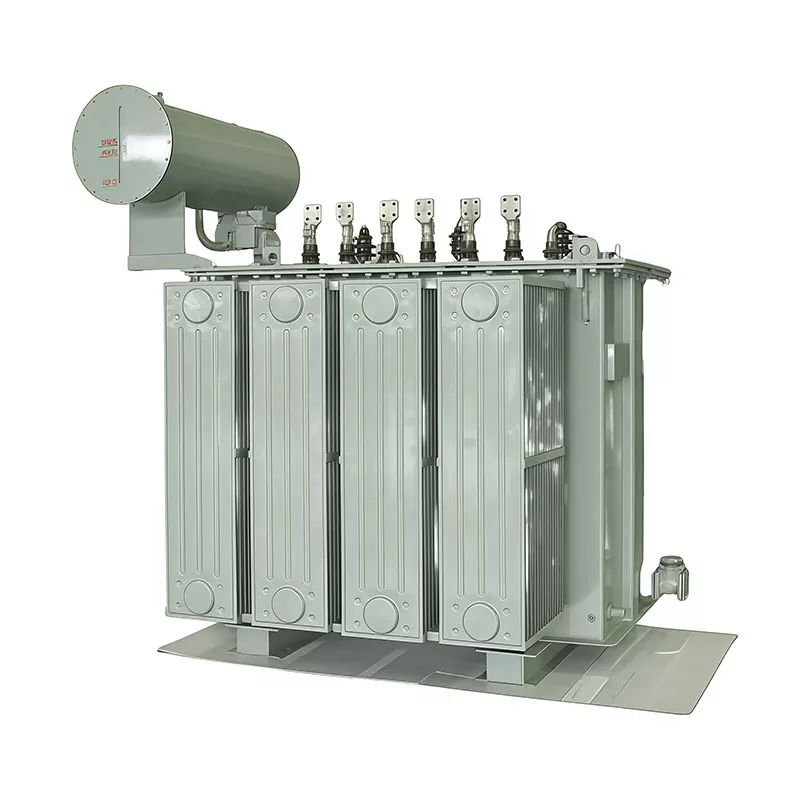

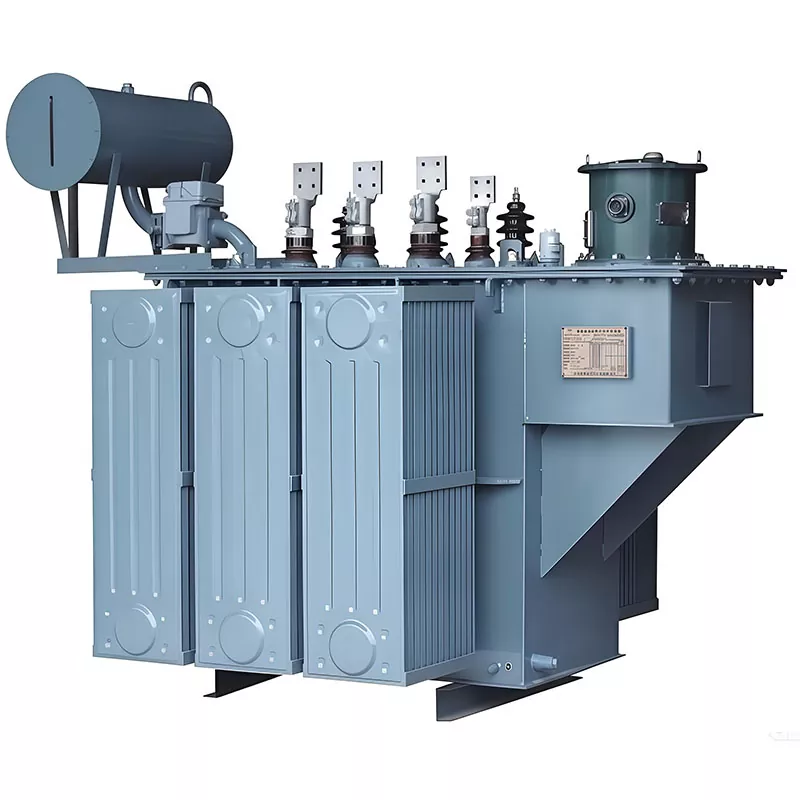

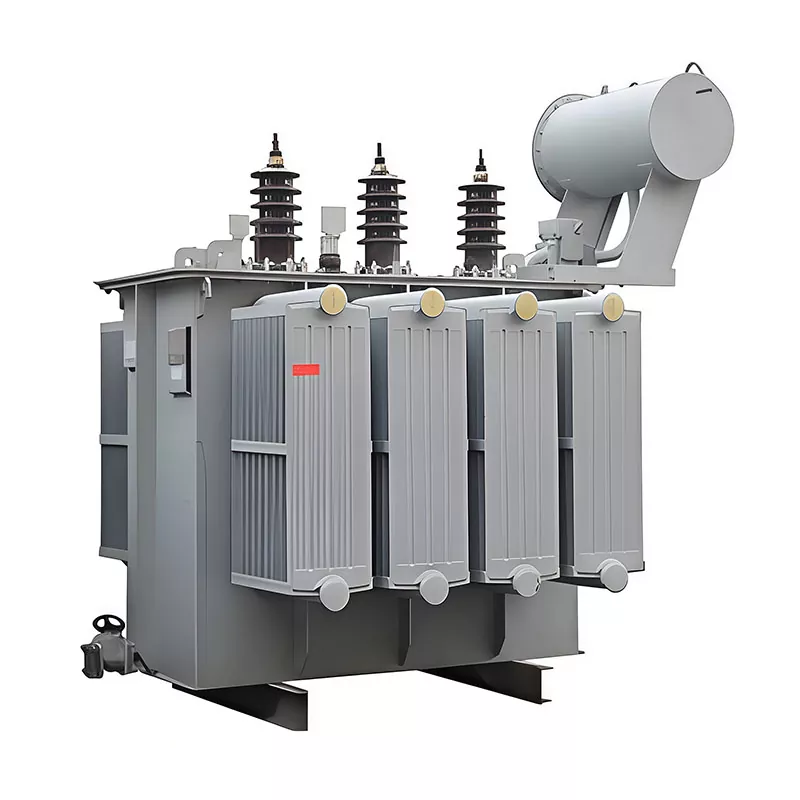

Transformateur de distribution immergé dans l'huile 2 500 kVA 35 kV

Le transformateur de distribution immergé dans l'huile de 2 500 kVA 35 kV est un transformateur de distribution immergé dans l'huile d'une capacité nominale de 2 500 kVA et d'une tension nominale côté haute tension de 35 kV.

Utilisant de l'huile isolante pour assurer simultanément l'isolation électrique et la dissipation thermique, il convertit de manière fiable l'énergie électrique haute tension en énergie moyenne à basse tension et est largement utilisé dans les segments de distribution des systèmes électriques.

Principales caractéristiques :

Type : Transformateur de distribution immergé dans l'huile

Capacité : 2 500 kVA (capacité de distribution moyenne à grande)

Tension nominale : entrée haute tension 35 kV

Fonctions : Transformation de tension + Distribution d'énergie + Alimentation Stable

Méthode de refroidissement : repose sur la circulation de l'huile de transformateur pour la dissipation thermique (généralement ONAN)

Scénarios d'application : distribution de réseaux électriques, parcs industriels, sous-stations, projets énergétiques, etc.

Exigences de sélection de l’équipement de base

En Asie du Sud-Est, au Moyen-Orient, en Afrique et en Amérique latine, la demande de transformateurs abaisseurs de 35 kV/0,4 kV continue d'augmenter, tirée par les parcs industriels, les projets de mise à niveau du réseau, les développements commerciaux et l'intégration des énergies renouvelables.

Pour la plupart des acheteurs, les critères de sélection sont cohérents :

● Haute efficacité énergétique et faibles pertes d'exploitation

● Longue durée de vie en fonctionnement continu

● Conformité aux normes et certifications internationales

● Performances extérieures stables avec des besoins d'entretien minimes

La série GUANGBIAN S13 (jusqu'à 2 500 kVA) est conçue pour répondre à ces exigences. Il adopte une structure d'enroulement en cuivre et un système de refroidissement ONAN, offrant des performances fiables pour les applications 35 kV. Avec la conformité IEC60076 et la configuration standard du groupe vectoriel Dyn11, il est largement utilisé par les entrepreneurs EPC et les intégrateurs de systèmes sur différents marchés, et est généralement inclus dans les listes de sélection de transformateurs 35 kV/0,4 kV.

Paramètres techniques

Transformateur 2 500 kVA série S13 — Fiche technique complète :

Les spécifications clés ci-dessous s'alignent directement sur les exigences courantes en matière d'approvisionnement, et nous proposons également des options de personnalisation spécifiques au projet sur demande.

Principaux avantages et points forts techniques

Avantages clés

Moins de pertes d'énergie

Par rapport aux transformateurs S9 et S11 traditionnels, la série S13 réduit les pertes à vide jusqu'à 30 % et les pertes en charge d'environ 15 %, contribuant ainsi à réduire les coûts d'exploitation dans les applications à service continu.

Rentable pour les projets à long terme

Pour les opérations industrielles et de services publics 24h/24 et 7j/7, les économies d'énergie peuvent réduire considérablement les coûts du cycle de vie et améliorer le retour sur investissement au fil du temps.

Enroulements en cuivre 100 % sans oxygène

Les enroulements HT et BT utilisent du cuivre de haute pureté pour une meilleure conductivité, une stabilité thermique améliorée et une plus grande résistance aux courts-circuits.

Conçu pour un fonctionnement continu à pleine charge

Adapté aux environnements extérieurs exigeants, le transformateur maintient des performances stables dans des conditions de charge lourde et continue.

Longue durée de vie

Construit avec des matériaux isolants durables et une conception structurelle robuste pour permettre un fonctionnement fiable pendant 30 ans ou plus.

Idéal pour l'approvisionnement en transformateurs industriels et utilitaires

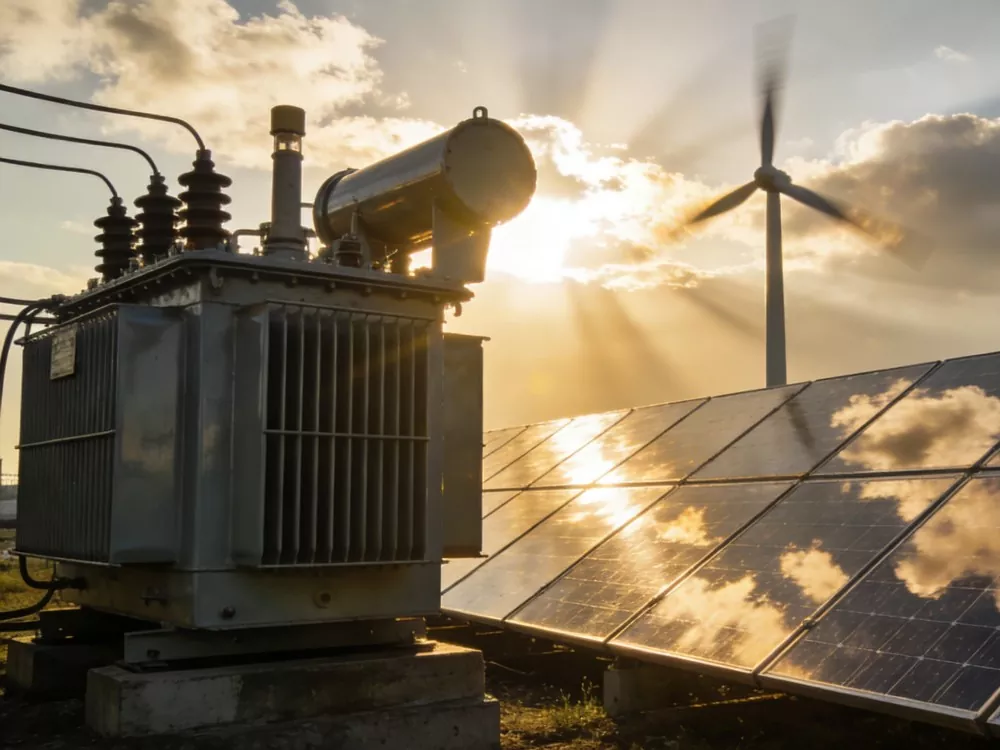

Largement utilisé dans les installations industrielles, les systèmes de distribution de services publics, les projets d'énergie solaire et les réseaux électriques d'infrastructure.

Refroidissement ONAN fiable pour un fonctionnement nécessitant peu d'entretien

La conception de refroidissement ONAN (Oil Natural Air Natural) fonctionne sans ventilateurs ni pompes auxiliaires, réduisant ainsi les points de défaillance mécanique et les besoins de maintenance. La structure du réservoir scellé protège l’huile du transformateur de l’air extérieur, contribuant ainsi à ralentir le vieillissement de l’huile et à maintenir des performances stables dans le temps. Dans les applications réelles, de nombreuses unités peuvent fonctionner pendant des années avec un minimum de maintenance, ce qui les rend parfaitement adaptées aux sous-stations éloignées, aux systèmes électriques industriels et aux projets de distribution de services publics.

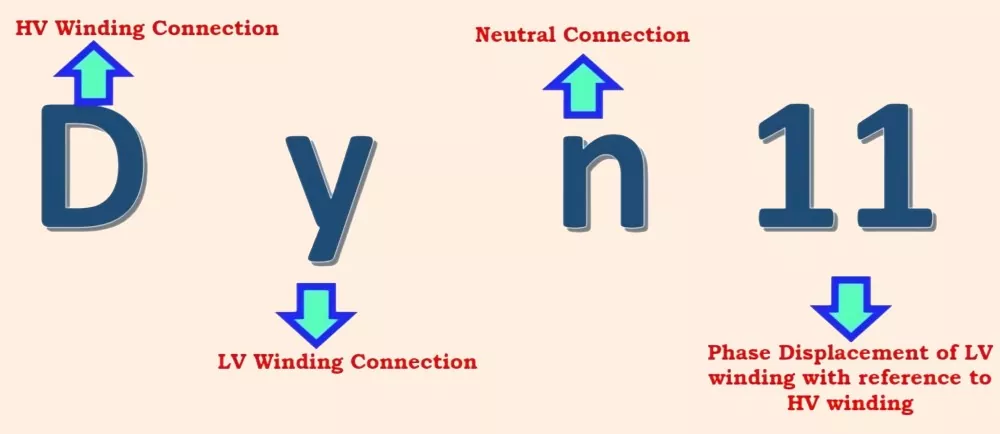

Dyn11 Vector Group - Pourquoi cela aide réellement sur le terrain

La configuration Dyn11 supprime les courants de 3ème harmonique et réduit le décalage du point neutre - c'est le genre de chose qui se manifeste par une instabilité dans les charges déséquilibrées sur les sites commerciaux et industriels. Il gère également mieux le chargement monophasé, ce qui fait une réelle différence lorsque vous faites face à des conditions de charge mixtes. La coordination des relais de protection est plus claire avec ce groupe vectoriel, ajoutant une couche de sécurité à la configuration globale du système électrique.

Prêt pour l'extérieur dès le départ

Le réservoir et le revêtement sont conçus pour résister aux températures élevées, à l'humidité, à l'air salin et à la poussière, garantissant ainsi un fonctionnement stable dans des conditions exigeantes. La protection contre la foudre intégrée améliore encore la sécurité opérationnelle.

Adapté aux sous-stations extérieures, aux salles de commutation sans personnel et aux installations à distance, le transformateur de distribution immergé dans l'huile GANGBIAN S13-M 2 500 kVA 35 kV ne nécessite aucun boîtier ou blindage supplémentaire, ce qui en fait un choix pratique pour les projets de distribution d'énergie en extérieur.

En tant qu'usine de transformateurs basée en Chine et fabricant de transformateurs établi, GUANGBIAN fournit des unités en Asie du Sud-Est, au Moyen-Orient, en Afrique et en Amérique latine - avec la conformité IEC60076 et des options de personnalisation disponibles pour les exigences spécifiques du projet. Contactez-nous pour des fiches techniques ou des discussions techniques.

Notre usine

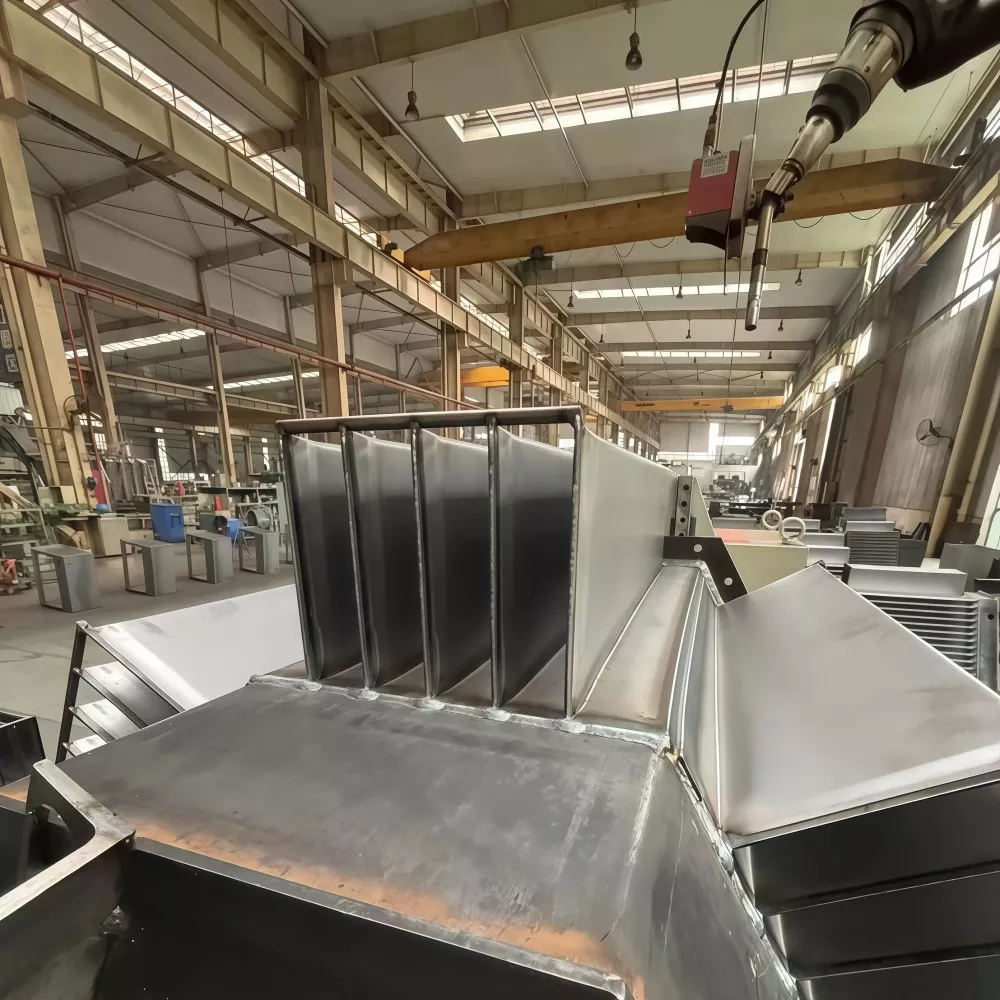

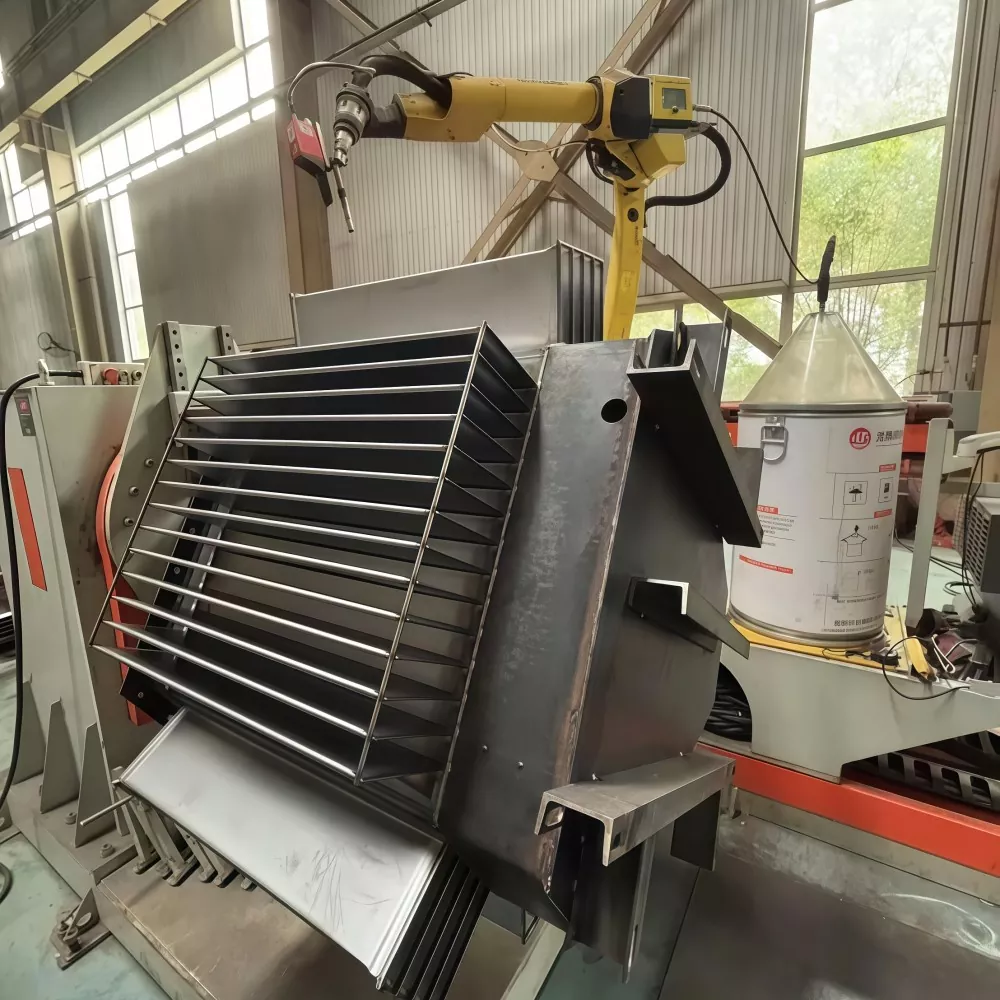

Atelier de tôlerie

Atelier de bobinage de feuilles

Atelier de bobinage

Atelier four de bobinage

Atelier d'assemblage de transformateurs

Atelier de mise en service des transformateurs

FAQ

1. À quoi sert un transformateur de distribution immergé dans l'huile de 2 500 kVA 35 kV ?

Il est utilisé pour réduire la puissance moyenne-haute de 35 kV afin d'abaisser les tensions de distribution pour les installations industrielles, les sous-stations de services publics, les systèmes d'énergie renouvelable et les grands projets d'infrastructure.

2. Que signifie 2 500 kVA ?

2 500 kVA fait référence à la capacité nominale du transformateur, ce qui indique qu'il peut gérer des charges électriques à grande échelle adaptées à la distribution d'énergie industrielle et utilitaire.

3. Pourquoi utilise-t-on de l’huile dans ce type de transformateur ?

L'huile isolante fournit à la fois une isolation électrique et une dissipation thermique, contribuant ainsi à améliorer les performances de refroidissement et à prolonger la durée de vie.

4. Quels sont les avantages d'une tension nominale de 35 kV ?

35 kV est un niveau de tension de distribution courant dans les réseaux moyenne-haute tension, offrant une transmission longue distance efficace avec une perte de puissance réduite.

5. Quelle méthode de refroidissement est généralement utilisée ?

La plupart des unités utilisent le refroidissement ONAN (Oil Natural Air Natural), qui repose sur la circulation naturelle de l'huile et le refroidissement de l'air sans équipement auxiliaire.

6. Où ce transformateur est-il généralement installé ?

Il est largement utilisé dans les sous-stations extérieures, les parcs industriels, les opérations minières, les centrales solaires et éoliennes et les projets d'extension du réseau.

7. Quelle est la durée de vie ?

Avec une conception et un entretien appropriés, les transformateurs de distribution immergés dans l’huile fonctionnent généralement pendant 25 à 30 ans ou plus.

8. Quelles sont les principales exigences en matière de maintenance ?

L'inspection de routine de l'huile, la surveillance de la température et les tests électriques périodiques sont les principales tâches de maintenance pour garantir un fonctionnement stable à long terme.
