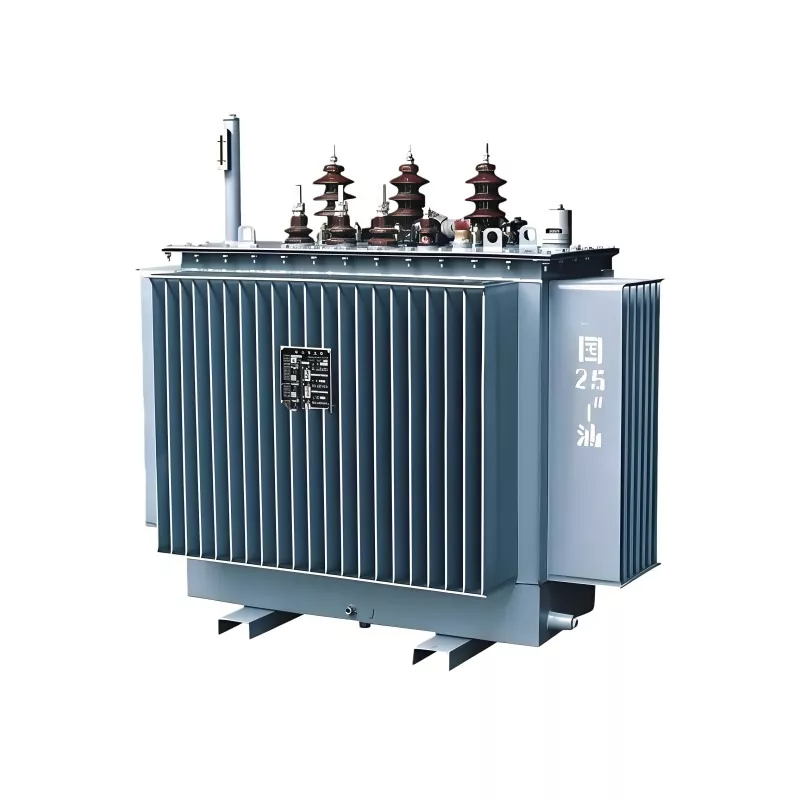

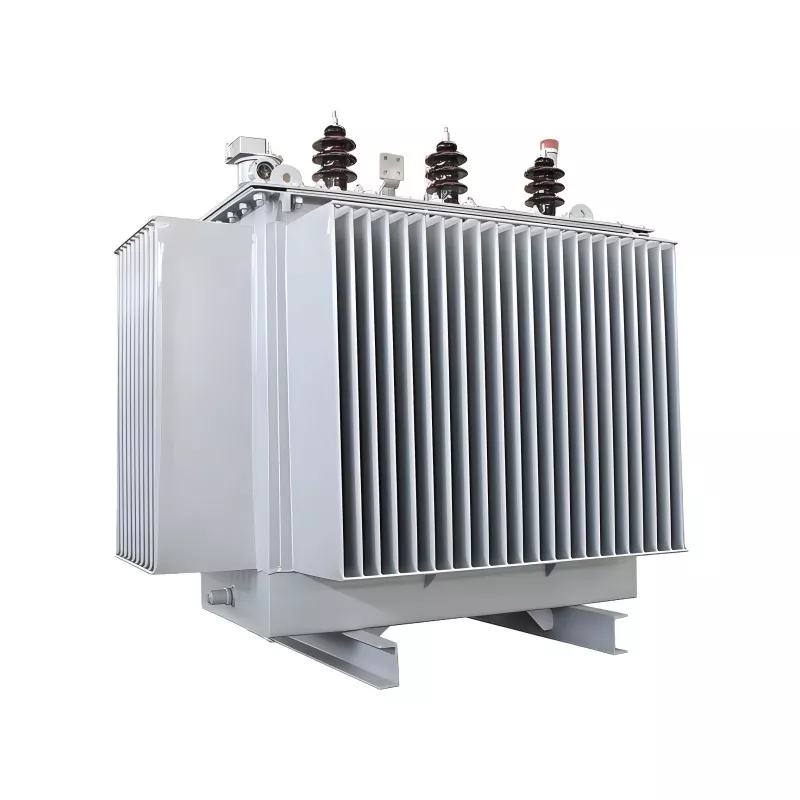

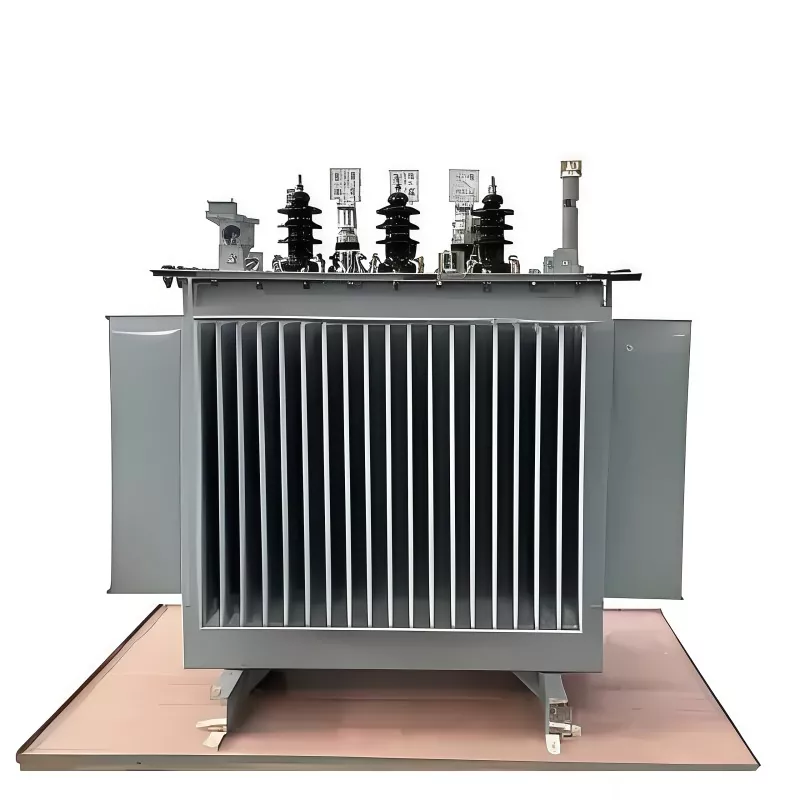

Transformateur immergé dans l'huile 500KVA 10KV

Ce transformateur immergé dans l'huile 500KVA 10KV, fabriqué avec la conception de la série GUANGBIAN, est largement utilisé dans de vastes zones résidentielles. Il peut fournir une énergie stable à des centaines de foyers et maintenir une production d’énergie efficace. Notre structure centrale peut réduire considérablement le bruit pendant le fonctionnement du transformateur. Même les résidents vivant à proximité du transformateur ne seront pas affectés.

De plus, la structure de base supérieure du transformateur immergé dans l'huile 500KVA 10KV et le matériau de base de haute qualité, ainsi que d'excellentes performances de perte à vide et de perte de charge, permettent au transformateur 500KVA d'économiser beaucoup de coûts d'énergie électrique sur une longue période de fonctionnement, réduisant indirectement les coûts de consommation d'électricité locale. De plus, notre conception entièrement étanche peut s’adapter efficacement à certains environnements présentant des niveaux élevés de sable, de poussière et d’autres particules.

Avantages clés

1. Haute fiabilité pour un fonctionnement continu

Conçu pour une distribution d'énergie continue 24h/24 et 7j/7

Forte tolérance aux surcharges sous des charges de pointe à court terme

Performances stables dans des environnements difficiles (chaleur, poussière, humidité)

2. Excellentes performances de refroidissement

L'huile de transformateur assure une dissipation thermique efficace

La circulation naturelle de l'huile (refroidissement ONAN) assure la stabilité de la température

Empêche la surchauffe des enroulements sous forte charge

3. Longue durée de vie

La conception du réservoir scellé réduit l’intrusion d’oxygène et d’humidité

Ralentit le vieillissement de l’isolation

Durée de vie typique : 20 à 30 ans avec un entretien approprié

4. Haute efficacité énergétique

Faibles pertes à vide et en charge (en particulier les séries S11/S13)

L'efficacité atteint généralement une plage de 98 % à 99 %

Réduit les coûts d’exploitation de l’électricité à long terme

5. Forte résistance aux courts-circuits

Structure d'enroulement renforcée

Haute résistance mécanique dans des conditions de défauts

Convient aux environnements de réseau instables

6. Faible coût de maintenance

Conception entièrement scellée ou de type conservateur

Entretien de routine minimal par rapport aux transformateurs de type sec

Document technique

Environnement opérationnel

Conditions de température :

Température ambiante de fonctionnement à long terme : -25 ℃ ~ +45 ℃.

Température ambiante de fonctionnement maximale : ne dépassant pas +50 ℃.

Température de stockage et de transport :

-40 ℃ ~ +60 ℃.

Conditions d'humidité :

Humidité relative : ≤95 % à 25 ℃

Exigences d'altitude :

Plage d'adaptation d'altitude nominale : ≤ 1 000 mètres

Comparaison de l'industrie (transformateur 500KVA 10KV)

Transformateur immergé dans l'huile ou de type sec

Pour un système de distribution industriel ou extérieur de 500 KVA 10 KV, les transformateurs immergés dans l'huile sont généralement plus rentables et plus robustes.

Comparaison avec d'autres capacités

Notre usine

Atelier de tôlerie

Atelier de bobinage de feuilles

Atelier de bobinage

Atelier four de bobinage

Atelier d'assemblage de transformateurs

Atelier de mise en service des transformateurs

FAQ

Q1 : Quelle est la capacité de charge d'un transformateur immergé dans l'huile de 500 KVA 10 KV ?

Un transformateur de 500 KVA prend généralement en charge une charge d'environ 400 à 450 kW, en fonction du facteur de puissance (0,8 à 0,9).

Q2 : Pourquoi choisir le type immergé dans l’huile plutôt que le type sec ?

Les transformateurs immergés dans l’huile offrent :

● Capacité de surcharge plus élevée

● Meilleures performances de refroidissement

● Coût réduit pour les systèmes de moyenne/haute capacité

● Durée de vie opérationnelle plus longue dans les environnements extérieurs

Q3 : Est-il adapté pour une installation en extérieur ?

Oui. Les transformateurs immergés dans l’huile sont spécialement conçus pour :

● Sous-stations extérieures

● Chantiers industriels

● Réseaux ruraux et de services publics

Q4 : Quel entretien est requis ?

● Tests périodiques de l'huile (rigidité diélectrique, teneur en humidité)

● Inspection des bagues

● Surveillance de la température

● Contrôles d'étanchéité et d'étanchéité

Q5 : Quelles sont les causes courantes de défaillance ?

● Surcharge au-delà de la capacité nominale

● Dégradation ou fuite d'huile

● Mauvaise mise à la terre ou surtensions

● Vieillissement de l'isolation dans le temps
