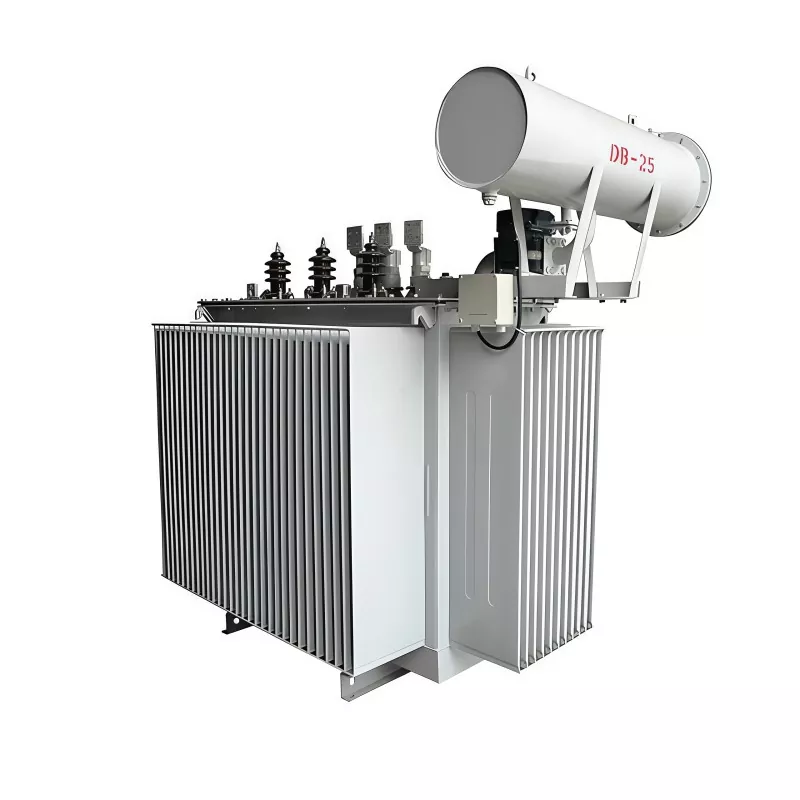

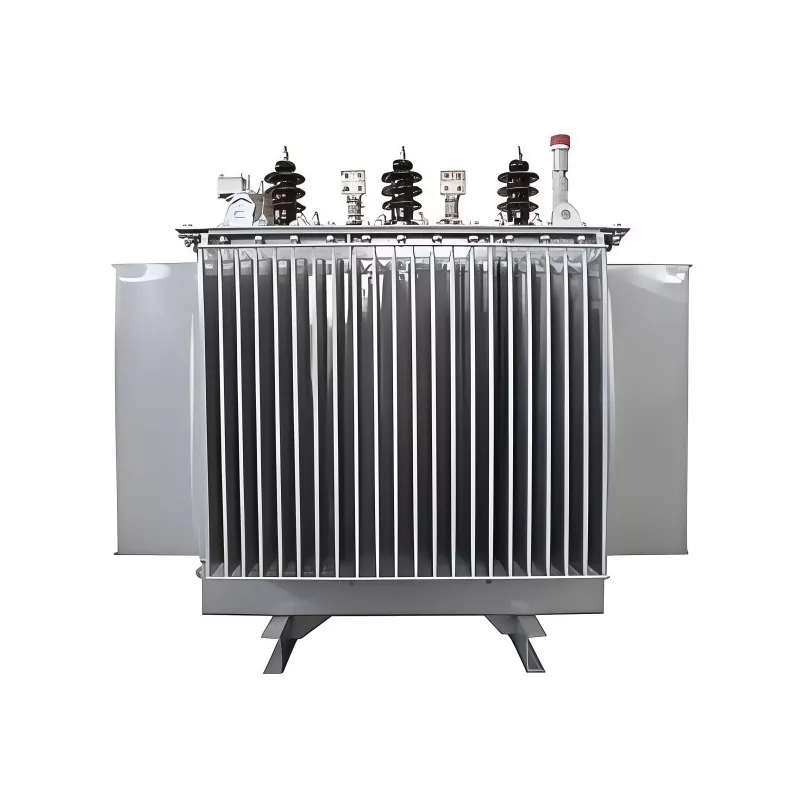

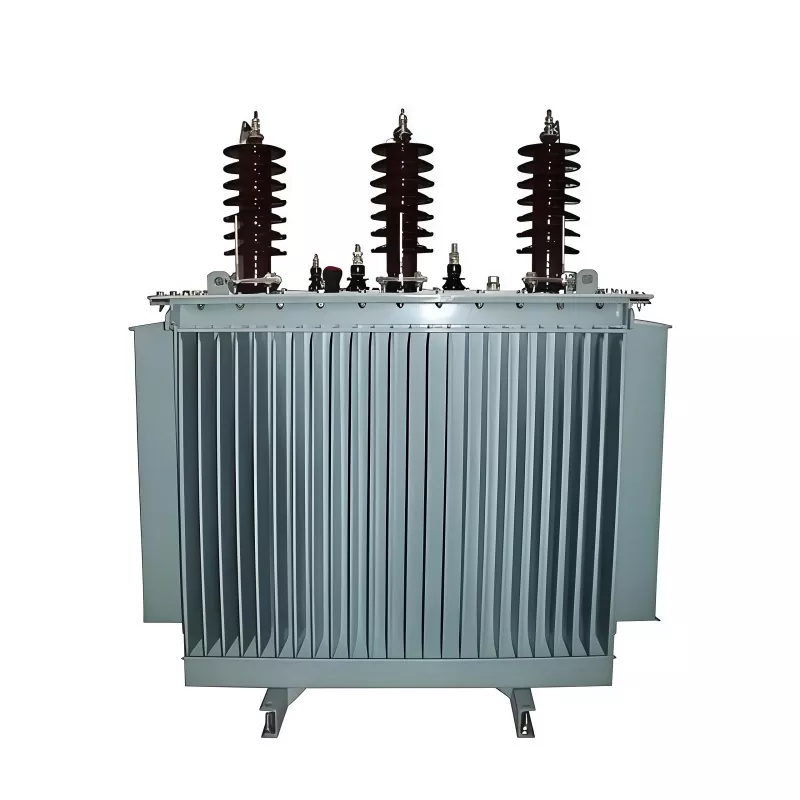

Transformateur de distribution immergé dans l'huile triphasé de 800KVA 35KV

Fabriqué par GUANGBIAN, ce transformateur de distribution triphasé immergé dans l'huile de 800 KVA 35 KV est un dispositif de conversion d'énergie moyenne tension conçu pour abaisser l'électricité haute tension (35 kV) à un niveau basse tension (généralement 0,4 kV ou 0,415 kV) pour une utilisation par les utilisateurs finaux.

Il utilise de l'huile isolante à la fois comme fluide de refroidissement et comme fluide diélectrique, garantissant un fonctionnement stable, une dissipation thermique efficace et une longue durée de vie de l'équipement dans les environnements extérieurs et industriels.

Pour améliorer encore la résistance mécanique du produit et sa capacité de tenue aux courts-circuits, nous avons mis en œuvre des conceptions innovantes concernant la disposition des conduits d'huile et la configuration de connexion des enroulements de ce transformateur immergé dans l'huile. De plus, pour tous les autres composants du produit, nous utilisons exclusivement des pièces fournies par nos fournisseurs de longue date, hautement réputés et de haute qualité. Tous les efforts que nous déployons visent à garantir que, lors de l'exportation vers les marchés étrangers, ce produit puisse être intégré en toute sécurité et de manière transparente aux réseaux électriques locaux, servant ainsi efficacement le grand public.

Avantages clés

Performances à haut rendement :La conception optimisée du noyau réduit les pertes à vide et sous charge

Forte capacité de surcharge :Gérer efficacement la demande de pointe à court terme

Excellente gestion thermique :La circulation de l'huile assure un contrôle stable de la température

Longue durée de vie :Généralement conçu pour 20 à 30 ans de fonctionnement

Haute fiabilité :Performances stables dans des conditions de charge fluctuantes

Fonctionnement rentable :La réduction des pertes d'énergie réduit les coûts de fonctionnement à long terme

Durabilité en extérieur :Convient aux environnements difficiles avec un boîtier approprié

Document technique

Environnement opérationnel

Conditions de température :

Température ambiante de fonctionnement à long terme : -25 ℃ ~ +45 ℃.

Température ambiante de fonctionnement maximale : ne dépassant pas +50 ℃.

Température de stockage et de transport :

-40 ℃ ~ +60 ℃.

Conditions d'humidité :

Humidité relative : ≤95 % à 25 ℃

Exigences d'altitude :

Plage d'adaptation d'altitude nominale : ≤ 1 000 mètres

Notre usine

Atelier de tôlerie

Atelier de bobinage de feuilles

Atelier de bobinage

Atelier four de bobinage

Atelier d'assemblage de transformateurs

Atelier de mise en service des transformateurs

Directives d'entretien

Un entretien adéquat garantit une fiabilité et une sécurité à long terme :

Inspection de routine

● Vérifiez régulièrement le niveau et la température de l'huile.

● Inspecter s'il y a des fuites d'huile ou des bruits anormaux

● Surveiller les conditions de charge et la stabilité de la tension

Test d'huile

● Test de rigidité diélectrique (test BDV)

● Analyse de la teneur en humidité

● Analyse des gaz dissous (DGA) pour la détection des défauts

Entretien électrique

● Resserrez périodiquement les connexions des bornes

● Mesurer la résistance d'isolement

● Vérifier l'équilibre de la résistance d'enroulement

Vérification du système de refroidissement

● Assurez-vous que les ailettes du radiateur sont propres

● Enlever la poussière et les débris des surfaces de refroidissement

Cycle d'entretien recommandé

● Inspection de base : mensuelle

● Test d'huile : tous les 6 à 12 mois

● Révision complète : tous les 3 à 5 ans (en fonction des conditions de charge)

Applications

Le transformateur de distribution triphasé immergé dans l'huile 800KVA 35KV convient à une large gamme de scénarios de demande de puissance moyenne à grande :

● Usines de fabrication industrielle

● Opérations minières et sites de machinerie lourde

● Complexes commerciaux et centres commerciaux

● Systèmes d'énergie renouvelable (sous-stations solaires et éoliennes)

● Distribution de réseaux électriques ruraux et urbains

● Projets d'infrastructures (ferroviaires, autoroutiers, chantiers)

● Sous-stations de services publics et stations de distribution régionales

FAQ

Q1 : Quelle est la fonction principale d’un transformateur 800KVA 35KV ?

Il réduit l'électricité moyenne tension de 35 kV en basse tension utilisable pour la consommation industrielle et commerciale.

Q2 : Quelle est la différence entre les transformateurs immergés dans l’huile et les transformateurs secs ?

Les transformateurs immergés dans l'huile utilisent de l'huile isolante pour le refroidissement et l'isolation, offrant une meilleure dissipation thermique et une capacité de surcharge plus élevée par rapport aux transformateurs de type sec.

Q3 : Ce transformateur peut-il être utilisé à l’extérieur ?

Oui. Il est spécialement conçu pour les sous-stations extérieures et les conditions environnementales difficiles.

Q4 : Quels facteurs affectent l’efficacité du transformateur ?

La qualité du matériau du noyau, le taux de charge, le matériau d'enroulement (cuivre/aluminium) et les conditions de maintenance affectent tous l'efficacité.

Q5 : La personnalisation est-elle disponible ?

Oui. Le rapport de tension, le matériau d'enroulement, le type de changeur de prises et la conception du réservoir peuvent être personnalisés en fonction des exigences du projet.
