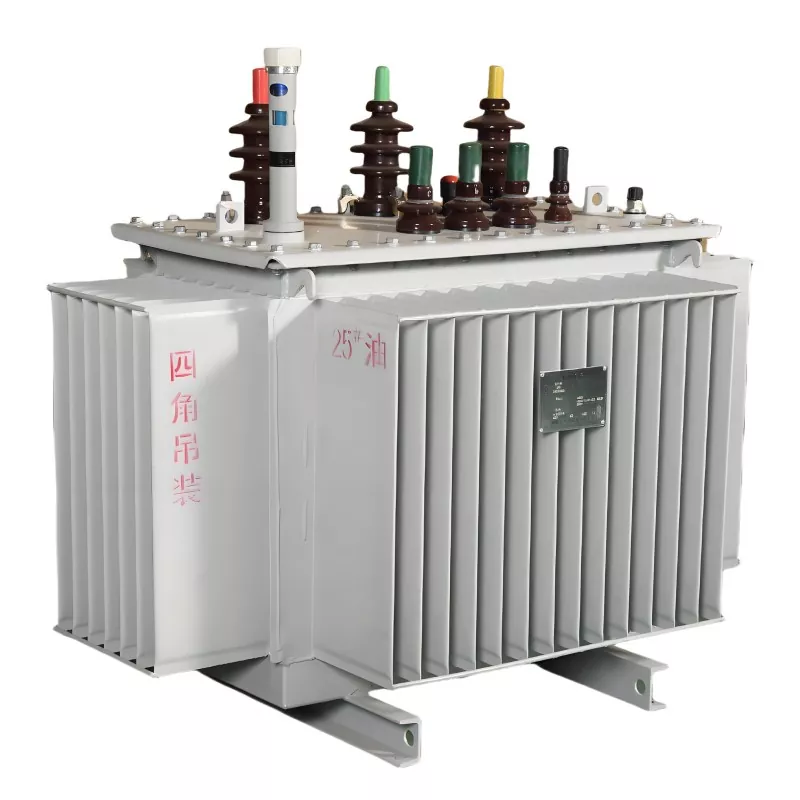

Transformateur à fonctionnement parallèle

Un transformateur à fonctionnement parallèle fait référence au mode de fonctionnement dans lequel deux transformateurs ou plus sont connectés au même bus électrique et alimentent simultanément une charge commune après avoir satisfait à des conditions électriques spécifiques.

Les principaux objectifs sont :

Augmenter la capacité d'alimentation électrique

Améliorer la fiabilité du système

Améliorer la flexibilité opérationnelle

Réduire le risque de surcharge sur un seul transformateur

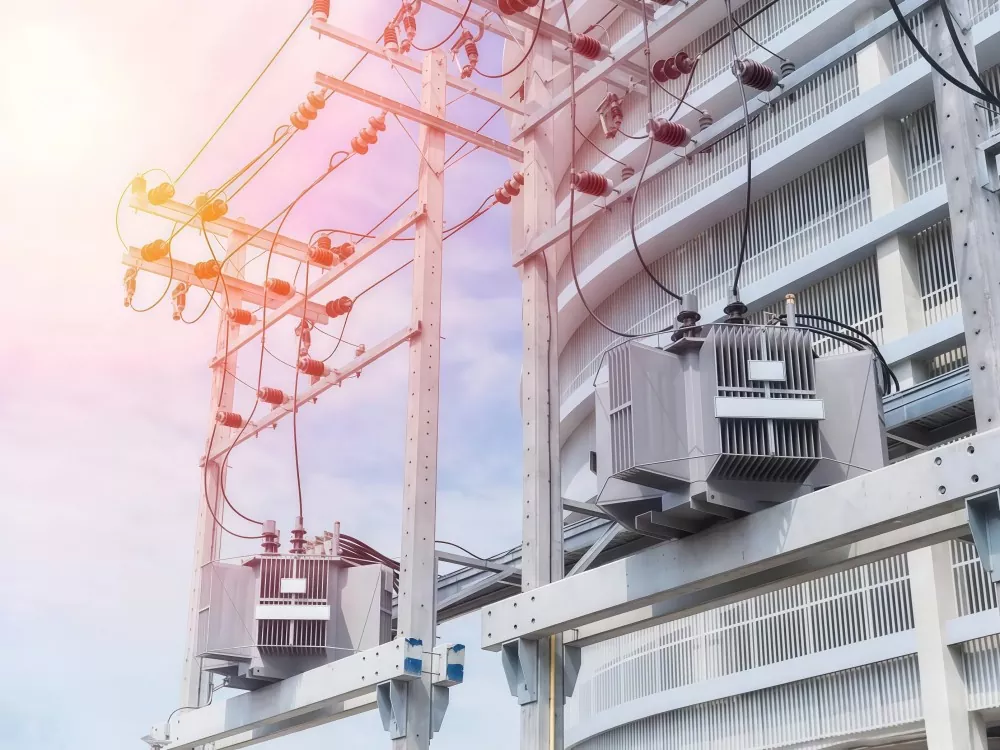

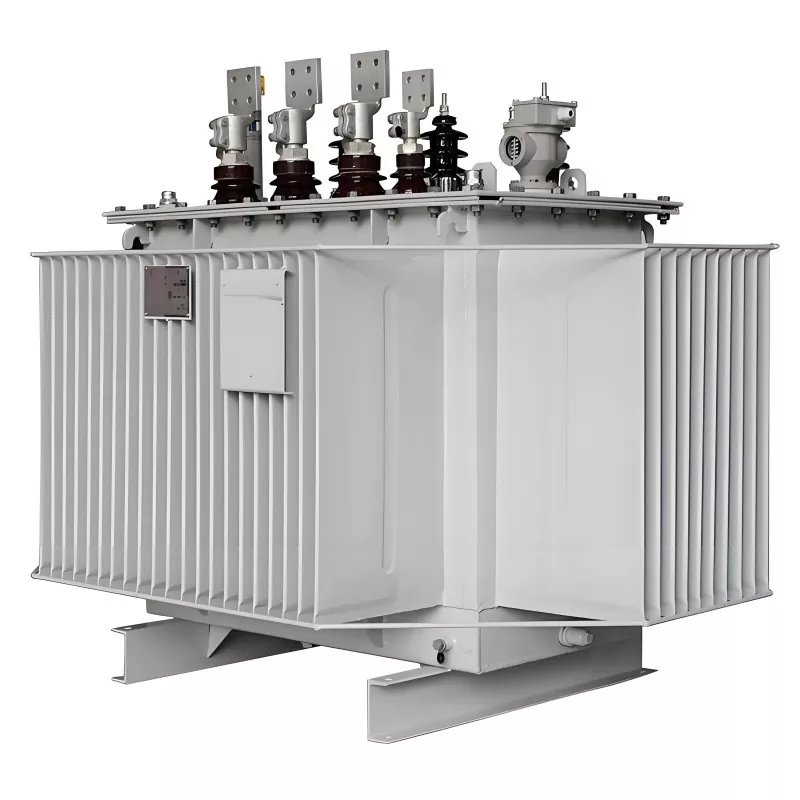

Cette configuration est largement utilisée dans les sous-stations, les systèmes électriques industriels, les centres de données et les installations de fabrication à grande échelle.

Avantages

(1) Fiabilité électrique améliorée

Si un transformateur tombe en panne, d’autres peuvent continuer à fournir de l’électricité.

(2) Extension flexible de la capacité

Des transformateurs supplémentaires peuvent être ajoutés à mesure que la demande de charge augmente.

(3) Efficacité opérationnelle supérieure

Les transformateurs peuvent être allumés/éteints en fonction des conditions de charge, réduisant ainsi les pertes à vide.

(4) Entretien plus facile

Les transformateurs individuels peuvent être entretenus sans arrêt complet du système.

(5) Optimisation des coûts

Évite de devoir investir dans un seul transformateur de grande capacité.

Correspondance de groupes de vecteurs

La règle la plus critique pour le fonctionnement d'un transformateur en parallèle ? Faites correspondre vos groupes de vecteurs.

Les groupes de vecteurs décrivent les connexions sinueuses à l’aide de lettres et de chiffres – Dyn11, Yyn0, par exemple. Première lettre : configuration d'enroulement haute tension. Deuxième lettre : côté basse tension. Le nombre indique le déphasage par pas de 30 degrés.

Pourquoi c'est important ?

Mettez deux transformateurs avec des groupes de vecteurs différents en parallèle et leurs tensions secondaires ne s'aligneront pas correctement. Même un déphasage de 30 degrés crée des courants de circulation entre les unités. Ces courants circulent à travers les enroulements mais transportent charge utile nulle. Résultat : surchauffe, gaspillage d’énergie.

Nous rencontrons régulièrement ce problème dans notre usine GUANGBIAN en Chine. Les clients supposent deux transformateurs peuvent courir ensemble – ce n’est pas vrai. La synchronisation du transformateur commence ici. Ignorez cette vérification et votre connexion parallèle de transformateurs crée plus de problèmes qu'elle n'en résout.

Exemple : Une unité Dyn11 ne fonctionnera pas en parallèle avec un transformateur Yyn0. La différence de phase provoque une forte circulation courants - aucun moyen de contourner cela.

Conseils pratiques

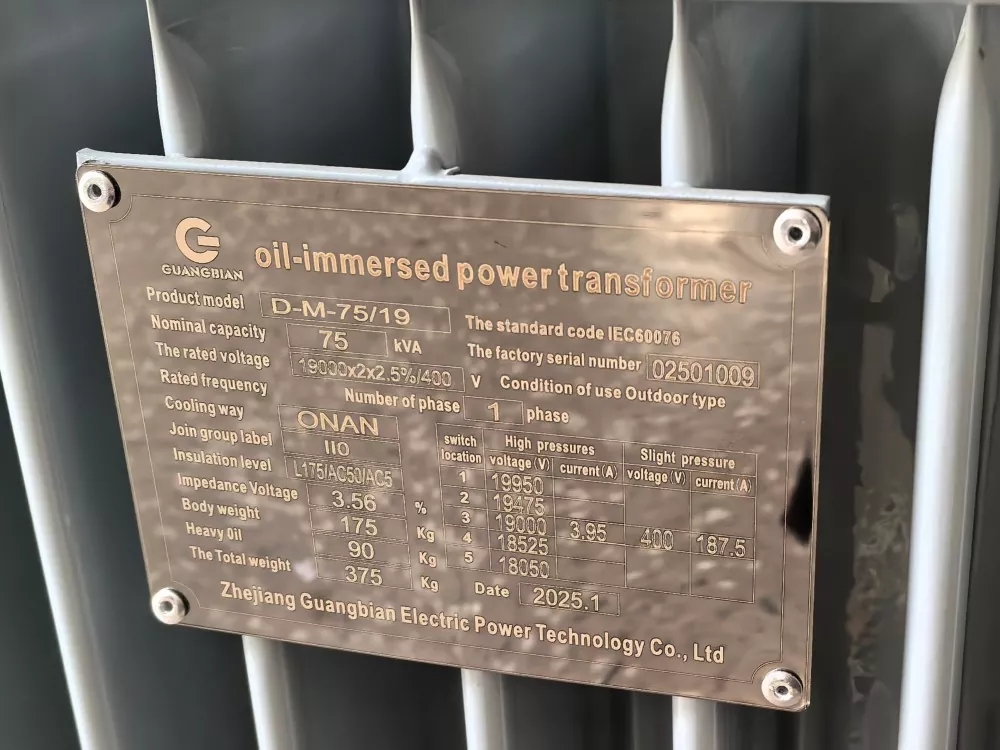

Avant d'acheter un deuxième transformateur pour Transformateur à fonctionnement parallèle, vérifiez le groupe vectoriel de votre unité existante. Écrivez-le dans vos spécifications d’achat. Lors de la sélection d'un nouvel équipement, spécifiez explicitement le groupe de vecteurs correspondant. La compatibilité n'est pas facultative.

Dans notre usine de GUANGBIAN, nous avons vu des clients en Chine commander des transformateurs sans vérifier cela. détail. Ensuite, ils appellent, se demandant pourquoi le partage de charge du transformateur a échoué. Ne sautez pas les bases.

Adaptation d'impédance

Les transformateurs ont besoin de valeurs d'impédance similaires - généralement à moins de 10 % les unes des autres - pour une répartition correcte de la charge. L'impédance, exprimée en pourcentage, détermine la chute de tension à pleine charge.

Si une unité a une impédance nettement plus élevée, elle supporte moins de charge. L'autre travaille plus fort, chauffe plus, s'use plus vite. Les fabricants de transformateurs comme nous vérifient toujours la compatibilité d'impédance lorsqu'ils conseillent sur plusieurs configurations de fonctionnement de transformateur.

Comment l'impédance affecte le partage de charge ?

Prenons deux transformateurs avec des valeurs d'impédance différentes :

Transformateur	Impédance	Résultat du partage de charge
Unité A	6%	Prend plus que sa part
Unité B	8%	Fonctionne en dessous de sa capacité

Le transformateur à plus faible impédance consomme naturellement plus de courant. C'est de la physique de base. Le résultat ? Une unité fonctionne des heures supplémentaires tandis que l’autre contribue à peine – aucune des deux situations ne fonctionne bien à long terme.

Trouver le bon match

Lorsque cela est possible, achetez des transformateurs du même fabricant, conçus pour les transformateurs à fonctionnement parallèle. Les unités du même lot de production ont généralement des tolérances d'impédance plus strictes. Différents fabricants ? Préciser faire correspondre clairement les valeurs d'impédance dans vos documents d'achat.

Bases du partage de charge

Les transformateurs adaptés répartissent la charge proportionnellement à leurs valeurs nominales. Une unité de 1 000 kVA associée à une unité de 500 kVA devrait divisez la charge environ 2 : 1 : c'est ainsi que fonctionne le partage de charge du transformateur lorsque les spécifications s'alignent.

Pour les clients construisant des systèmes d'exploitation de transformateurs multiples, notre GUANGBIAN L'usine en Chine effectue ces contrôles de manière standard. Vérification des spécifications avant l'installation minutes. Vous réparez un banc de transformateurs parallèle qui ne s'équilibre pas ? Cela prend beaucoup plus de temps.

Facteurs affectant le partage de charge

Valeurs d'impédance : les unités avec une impédance plus faible absorbent naturellement une plus grande partie de la charge électrique. Ceci est fondamental pour la façon dont le transformateur le partage de charge fonctionne.
Position du changeur de prise : différents réglages de prise modifient le rapport de tension, ce qui à son tour affecte la façon dont le courant se divise entre les unités.
Qualité de la connexion : de mauvais contacts, qu'ils soient lâches ou résistifs, faussent la distribution du courant et déséquilibrent la configuration parallèle.
Effets de la température : La température de fonctionnement modifie légèrement l'impédance. C'est pourquoi une surveillance constante s'avère payante.

Surveillance de la répartition de la charge

Placez des capteurs de courant sur le côté secondaire de chaque transformateur pour voir exactement la charge que chacun gère. Vérifiez le lectures régulièrement - les deux unités doivent rester dans leurs limites nominales. Voici ce qu'il faut surveiller : si une unité grimpe dépasse 85 % de sa capacité tandis que l'autre reste en dessous de 60 %, quelque chose ne va pas et mérite d'être étudié. Beaucoup de plantes configurent alarmes à ces seuils. Chez GUANGBIAN, nous conseillons aux clients d'adopter cette approche lors du déploiement parallèle configurations de transformateurs - repérer les irrégularités dès le départ plutôt que de rechercher les problèmes plus tard.

Coordination du système de protection

Faire fonctionner des transformateurs en parallèle signifie que votre système de protection doit fonctionner à deux niveaux : les défauts des unités individuelles et problèmes de système plus larges. Choisir un fabricant qui obtient cela est plus important que vous ne le pensez. Notre équipe d'ingénieurs chez GUANGBIAN travaille directement avec les clients pour créer des configurations de protection qui assurent la fiabilité de leurs bancs de transformateurs — qu'il s'agisse d'une nouvelle installation ou de la mise à niveau d'un équipement plus ancien.

Dispositifs de protection essentiels

Protection différentielle : détecte les défauts internes qui se développent à l’intérieur des enroulements ou du noyau du transformateur.

Protection contre les surintensités : votre première ligne contre les courts-circuits en aval et les charges trop élevées pendant trop longtemps.

Protection contre les défauts à la terre : dès que le courant quitte son itinéraire prévu et se dirige vers la terre, cette protection s'active.
Protection contre les pannes de disjoncteur : une solution de secours importante : si la protection principale manque l'appel, cette couche secondaire prend le relais et isole le défaut.

Défis de coordination

L'exécution de transformateurs en parallèle signifie qu'un seul défaut ne devrait pas détruire toute l'installation. La logique de protection doit distinguez le mauvais acteur tout en laissant le bon soldat de l'unité continuer. Cela demande de la coordination : le disjoncteur le plus proche du les problèmes doivent agir avant que quoi que ce soit en amont ne soit impliqué.

Réglages des paramètres

Les paramètres de protection doivent tenir compte du courant de circulation normal pendant le fonctionnement. Réglez-les trop sensibles, et vous serez confronté à des voyages intempestifs. Réglez-les trop haut et de véritables défauts pourraient passer sans déclencher la protection. Trouver le bon équilibre demande de l'expérience – un sujet sur lequel travaille notre équipe d'ingénieurs de l'usine de GUANGBIAN en Chine. quotidiennement avec les clients.

Problèmes courants et solutions

Courant de circulation

Problème : les transformateurs échangent du courant entre eux même sans charge externe connectée.
Solution : Vérifiez que les configurations des groupes de vecteurs sont en harmonie et que les valeurs d'impédance correspondent. Calculer en fonction de les valeurs nominales réelles de vos transformateurs - un courant de circulation qui dépasse 5 à 10 % du chiffre nominal signifie quelque chose dans la configuration ne va pas.

Déséquilibre de charge

Problème : un transformateur prend régulièrement plus de charge qu’il ne le devrait.
Solution : examinez l'appariement d'impédance, les paramètres de prise et la solidité des connexions. L'installation de réacteurs en série peut repousser la division vers un niveau égal.

Déclenchement intempestif

Problème : les déplacements se produisent au cours des opérations quotidiennes, en particulier lorsque les charges se déplacent.
Solution : Vérifiez à nouveau si le système de protection est mis en place pour une bonne coordination. N'oubliez pas la dynamisation appel – ce bref pic peut atteindre 8 à 12 fois le courant normal.

Meilleures pratiques d'installation

Respectez ces étapes lors de l’assemblage du système :
Faites correspondre la longueur et les spécifications du câble sur toutes les longueurs parallèles
Serrez chaque connexion selon les spécifications - ne devinez pas
Testez la configuration du groupe vectoriel avant de mettre sous tension
Exécutez un test de partage de charge surveillé avant le transfert complet
Conserver un enregistrement écrit des paramètres et des données de test pour référence ultérieure

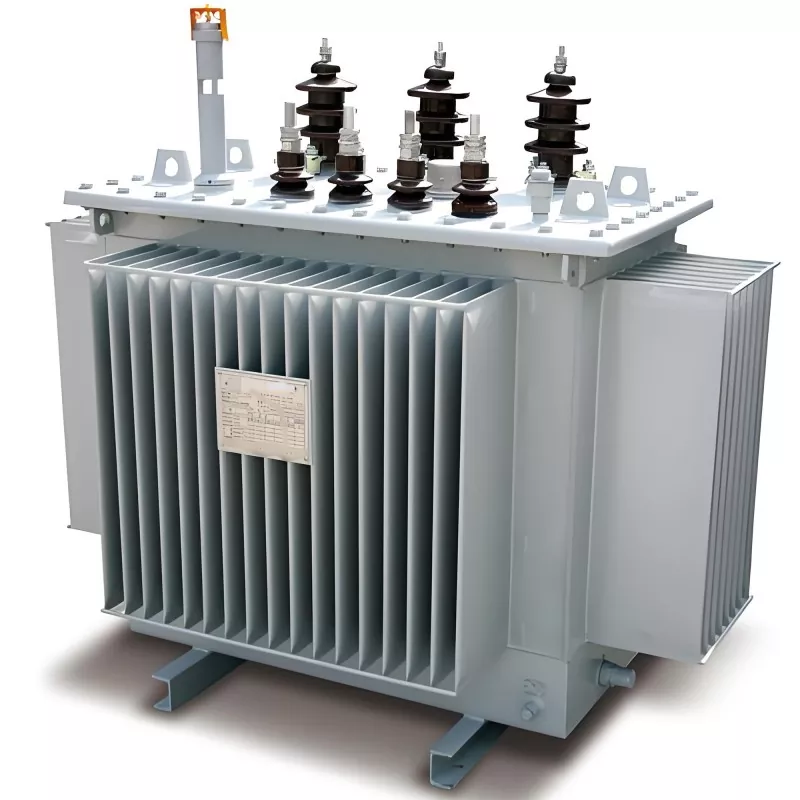

Notre usine

FAQ

Q1 : Les transformateurs parallèles doivent-ils être du même modèle ?

Pas nécessairement, mais ils doivent correspondre en termes de rapport de tension, d'impédance et de groupe vectoriel.

Q2 : Des transformateurs de capacités différentes peuvent-ils fonctionner en parallèle ?

Oui, mais le rapport de capacité ne doit généralement pas dépasser 3:1 pour garantir un partage de charge équilibré.

Q3 : Le fonctionnement en parallèle augmente-t-il les pertes ?

Cela peut augmenter les pertes à vide dans des conditions de charge légère, mais l'efficacité globale s'améliore grâce à un fonctionnement flexible.

Q4 : Quel est le problème le plus courant en fonctionnement parallèle ?

Courants de circulation, répartition inégale de la charge et inadéquation des phases.

Le transformateur à fonctionnement parallèle fonctionne bien dans le cadre d'une stratégie d'expansion de capacité - lorsque les exigences techniques reçoivent l'attention qu'elles méritent. Aligner les groupes de vecteurs, faire correspondre les valeurs d'impédance, planifier la répartition de la charge et coordonner les schémas de protection : ces éléments réunis constituent une installation solide. Les ingénieurs qui comprennent ces exigences peuvent en toute confiance spécifier, installer et exploiter des bancs de transformateurs parallèles pour des années de service fiable. GUANGBIAN, un fabricant doté d'un savoir-faire pratique issu de notre usine de production en Chine, se tient prêt en tant que partenaire qui comprend ce qu'il faut pour construire des systèmes qui tiennent la distance.
